2-62
IT
EN PL
2. Messages area and con rm of acces-
sory (5,
4.8)
3. Machine alarm code: in normal
operating conditions are displayed
(3,
4.8)
4. Machine warning code: in normal
operating conditions are displayed
(4,
4.8)
5. Warning and alarm indicator lights
(6,
4.8)

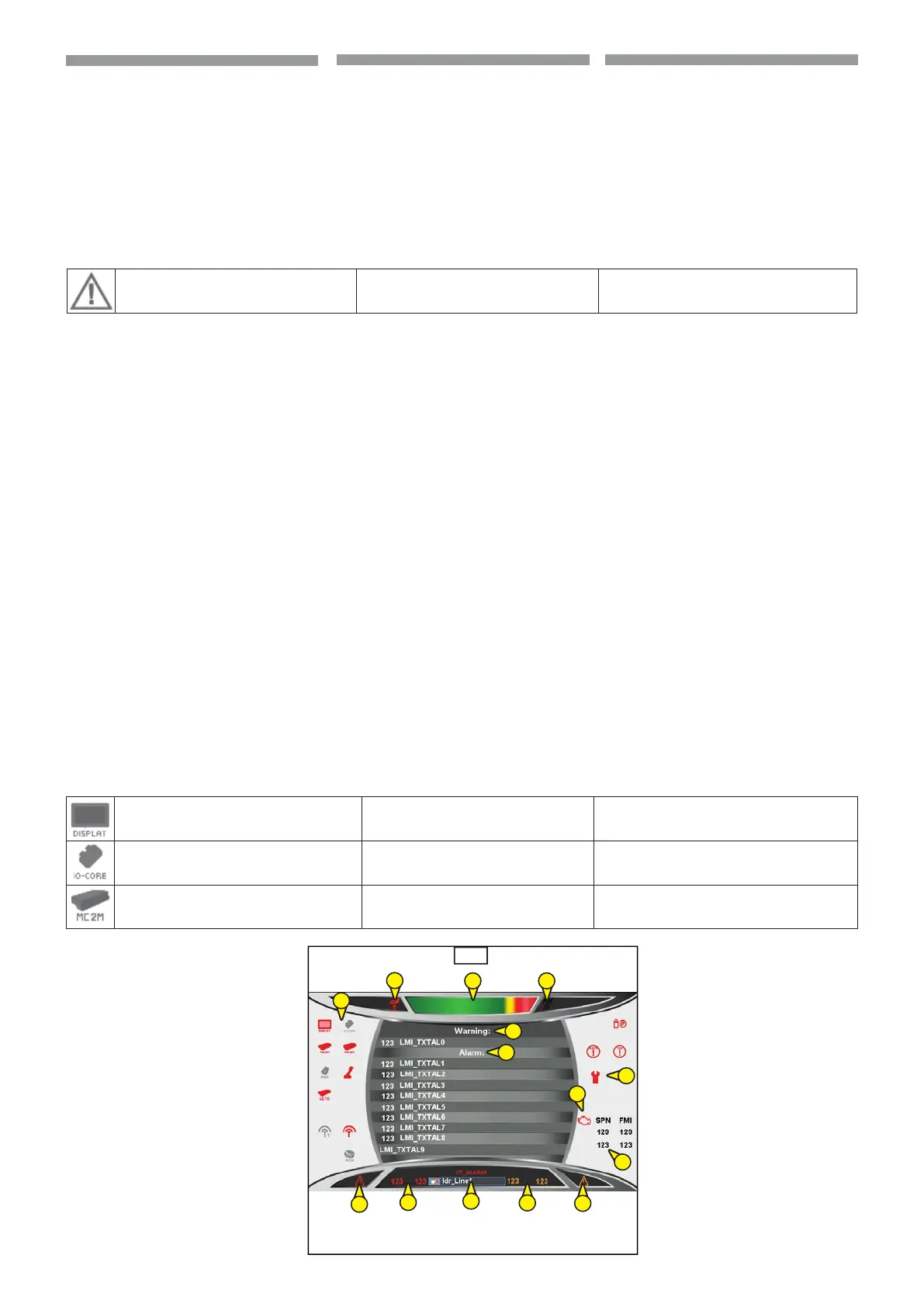

Symbol overview:
F5 ALARMS PAGE
The indicators with the red light on the
central unit or the component indicate an
error or an anomaly.
p
In the event of a component
failure, the system stops all the
movement.
1. Colored bar indicate load conditions
(8,
4.9)
2. Engine units errors codes (9,
4.9)
3. Warning list (1,
4.9)
Example: 123 [code warning] LMI_
TXTAL1 [description warning]
4. Alarm list (2,
4.9)
Example: 123 [code alarm] LMI_TX-
TAL1 [description alarm]
5. Messages area (3,
4.9)
• Attention, alarm telehandler
(4,
4.9).
• Telehandler alarms code (5,
4.9).
• Telehandler warnings code
(6,
4.9).
• Red warning lights and indicator
lights (7,
4.9)
Symbol overview:
4.9
7
5
8
2
7
1
4
4
6
3
7
7
7
9
DISPLAY, display in cabina DISPLAY, display in cab
IO-CORE, centralina di controllo della tensione
IO-CORE, control unit to control the
voltage
UNITÀ MC2M su torretta MC2M unit on turret
avvertenza/allarme warning / alarm
2. Area messaggi e conferma dell'ac-
cessorio (5,
4.8)
3. Codice allarme macchina: nelle
normali condizioni di lavoro sono
visualizzati (3,
4.8)
4. Codice allarme macchina: nelle
normali condizioni di lavoro sono
visualizzati (4,
4.8)
5. Indicatori e spie di allarme (6,
4.8)
Panoramica simboli:
F5 PAGINA ALLARMI
Gli indicatori che si illuminano di rosso sul-
l’unità centrale o sul componente segnala-
no un errore o un'anomalia.
p
In caso di guasto di un compo-
nente, il sistema arresta tutti i
movimenti.
1. Barra colorata indicante le condizioni
di carico (8,
4.9)
2. Codici di errore unità motore (9,
4.9)
3. Elenco avvertenze (1,
4.9)
Esempio: 123 [codice avvertenza]
LMI_TXTAL1 [descrizione avvertenza]
4. Elenco allarmi (2,
4.9)
Esempio: 123 [codice allarme] LMI_
TXTAL1 [descrizione allarme]
5. Area messaggi (3,
4.9)
• Attenzione, allarme sollevatore tele-
scopico (4,
4.9).
• Codice di allarme sollevatore telesco-
pico (5,
4.9).
• Codice di avvertenza sollevatore
telescopico (6,
4.9).
• Indicatori e spie di allarme rossi
(7,
4.9)
Panoramica dei simboli:
2. Obszar komunikatów i potwierdze-
nia osprzętu (5,
4.8).
3. Kod alarmu maszyny: w normalnych
warunkach roboczych są wyświetla-
ne (3,
4.8)
4. Kod alarmu maszyny: w normalnych
warunkach roboczych są wyświetla-
ne (4,
4.8)
5. Wskaźniki i lampki sygnalizujące
alarm (6,
4.8)
Przegląd symboli:
F5 STRONA ALARMÓW
Wskaźniki, które podświetlają się na czer-
wono na jednostce centralnej lub na kom-
ponencie sygnalizują błąd lub usterkę.
p
W przypadku usterki komponen-
tu system zatrzymuje wszystkie
ruchy.
1. Kolorowy pasek wskazujący stan
obciążenia (8,
4.9)
2. Kody błędów jednostki silnikowej
(9,
4.9)
3. Wykaz ostrzeżeń (1,
4.9)
Przykład: 123 [kod ostrzeżenia] LMI_
TXTAL1 [opis ostrzeżenia]
4. Wykaz alarmów(2,
4.9)
Przykład: 123 [kod alarmu] LMI_TX-
TAL1 [opis alarmu]
5. Obszar komunikatów (3,
4.9)
• Uwaga, alarm podnośnika teleskopo-
wego (4,
4.9).
• Kod alarmu podnośnika teleskopo-
wego (5,
4.9).
• Kod ostrzeżenia podnośnika teles-
kopowego (6,
4.9).
• Wskaźniki i czerwone lampki sygnali-
zujące alarm (7,
4.9)
Przegląd symboli:
ostrzeżenia/alarmy
DISPLAY - wyświetlacz w kabinie
IO-CORE - centralka kontroli napięcia
JEDNOSTKA MC2M na wieżyczce
648870 IT-EN-PL (04/05/2015)
