260 Part Number STH025 8/12

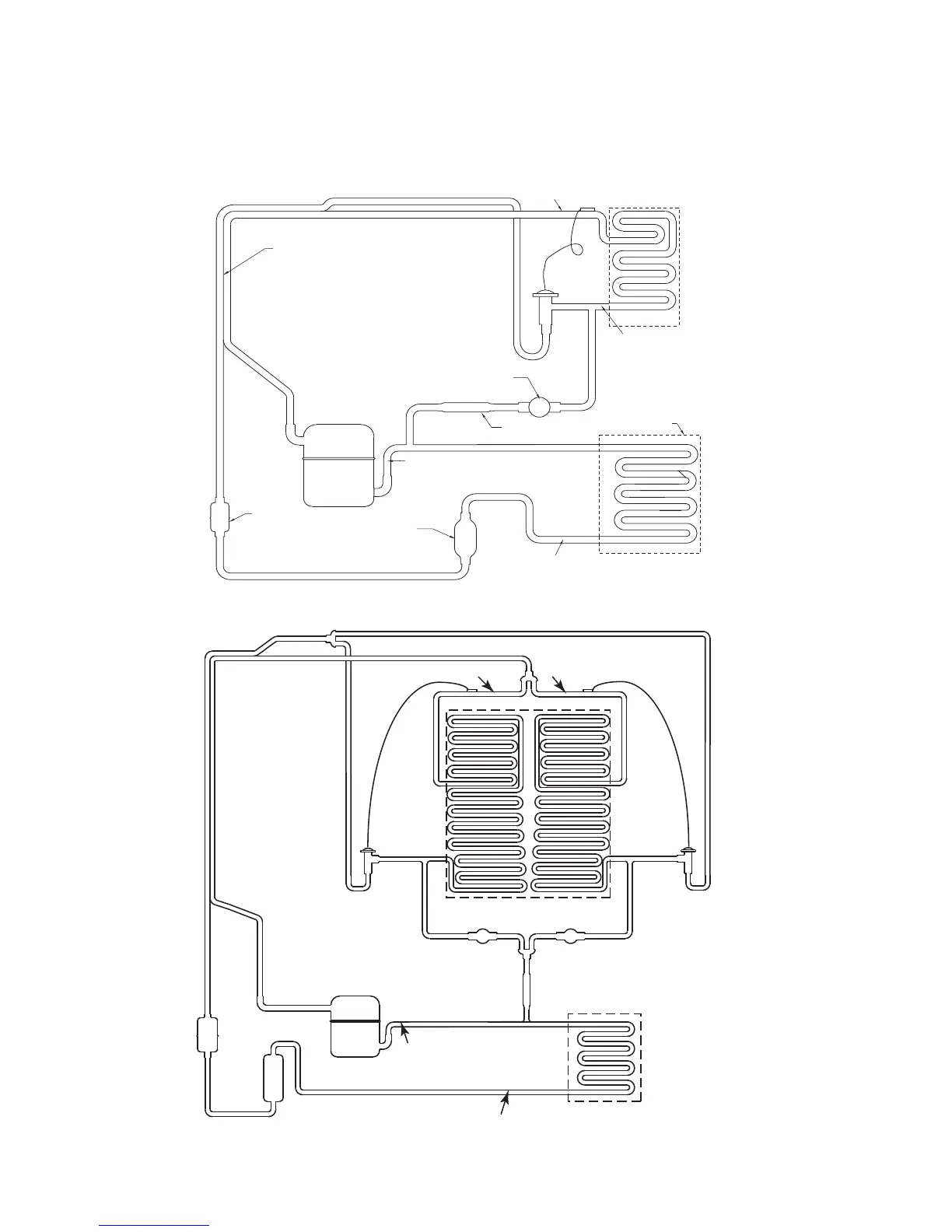

Refrigeration Tubing Schematics
SELF-CONTAINED AIR OR WATER -COOLED
I0300/I0320/I0520/I0450/I0500/I0600/I0850/I1000
I1400/I1800
X
RECEIVER
(WATER COOLED ONLY)
DRIER
COMPRESSOR
STRAINER
CONDENSER
AIR OR WATER
HOT GAS SOLENOID VALVE
EXPANSION
VALVE
EVAPORATOR
HEAT
EXCHANGER
T1 Thermistor
T4 Thermistor
T3 Thermistor
T2 Thermistor
x
x
CONDENSER
COMPRESSOR
HEAT
EXCHANGER
RECEIVER
DRIER
EVAPORATOR
HARVEST
SOLENOID VALVE
STRAINER
HARVEST
SOLENOID VALVE
EXPANSION
VALVE
EXPANSION
VALVE
T2 Thermistor
T3 Thermistor T4 Thermistor
T1 Thermistor
