Mantis 7940 User Manual

8 Manuel de l'utilisateur
Assemblage (suite)

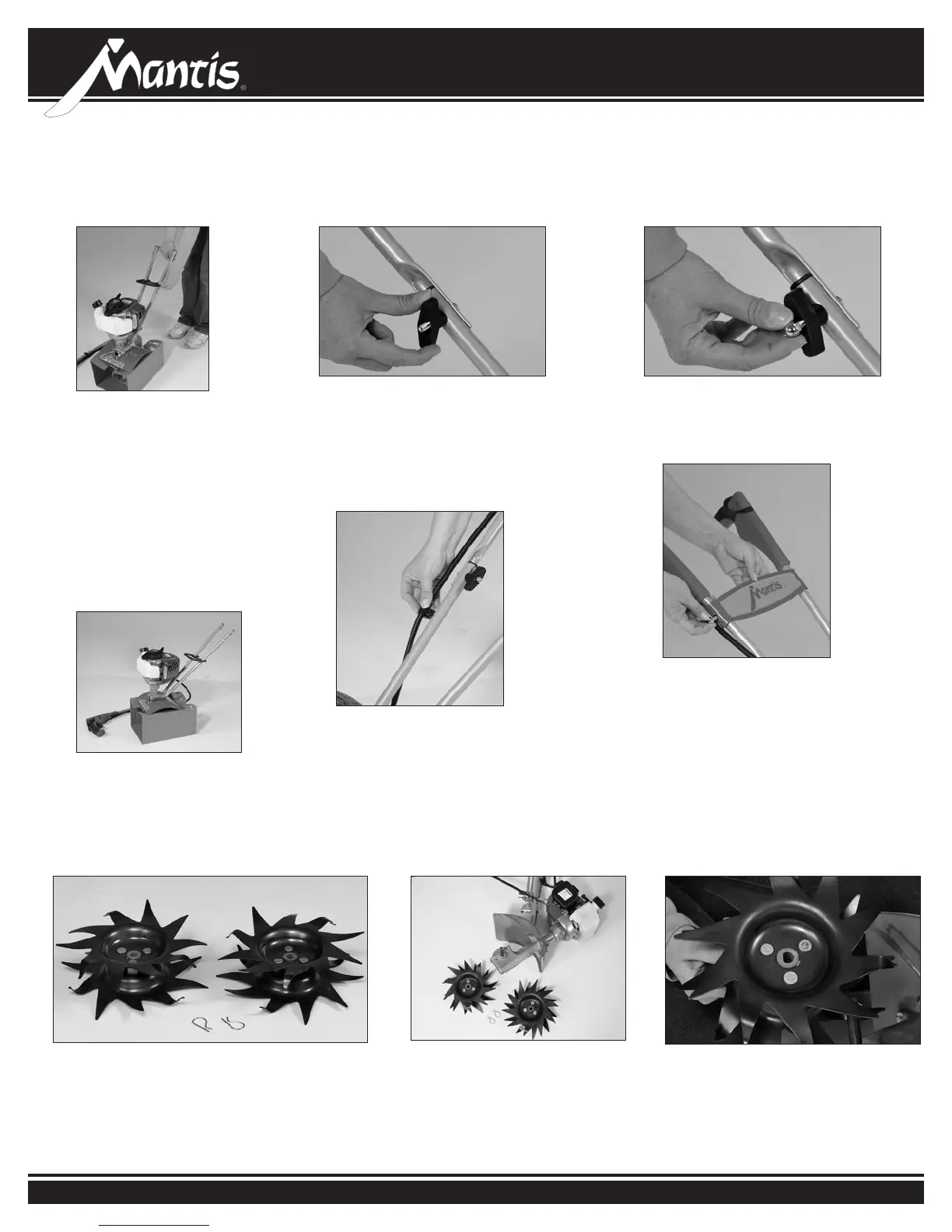

ASSEMBLAGE DU GUIDON SUPÉRIEUR
• Serrer légèrement les montants
inférieurs de guidon (T3) l’un vers
l’autre pour les aligner sur les
deux petits trous de la poignée
de transport (T10). Enler ensuite
la poignée de transport vers le
bas des montants inférieurs. Elle
se place à environ 10 à 15 cm
au-dessus du garde-boue.
• Écarter délicatement les
montants inférieurs jusqu'à leur
position d’origine.
• Voici à quoi ressemble la
motobêche Mantis une fois que
le guidon inférieur est assemblé.
7a
7b
• Cette opération nécessite les 2 fraises et les 2
goupilles de retenue.
• Sortir la machine du socle en
carton et la coucher sur le
côté.
• Noter que le moyeu de fraise
comporte un trou circulaire d’un
côté et un trou en forme de D de
l’autre.
POSE DES FRAISES
1 2 3
8
• Relever le guidon supérieur pour
l'aligner avec le guidon inférieur.
•
Enler le boulon de carrosserie (T42)
depuis l'extérieur.
• Poser le bouton (T12) et le serrer
complètement au point d'articulation..
• Suivre la même méthode pour monter
l’autre montant supérieur de guidon
sur l'autre montant inférieur.
• Utiliser le clip (T9) pour tenir le câble
d'accélérateur et le l de terre en
place sur le guidon inférieur.
10
9
• Couvrir le bout du boulon avec un
écrou borgne (T13) et serrer avec la
clé de 7/16 po. Ne pas forcer.
• Poser à présent l'entretoise de guidon.
L'aligner sur les trous des montants
supérieurs de guidon. Enler ensuite
une vis à tête (T15) et un écrou-frein
(T14) des deux côtés.
• Serrer les vis à tête et les écrous-freins
à l’aide d’une clé.
• Serrer à présent fermement tous les
boulons et écrous avec une clé.
11
