Mantis 7940 User Manual

9Contactez-nous à www.mantis.fr

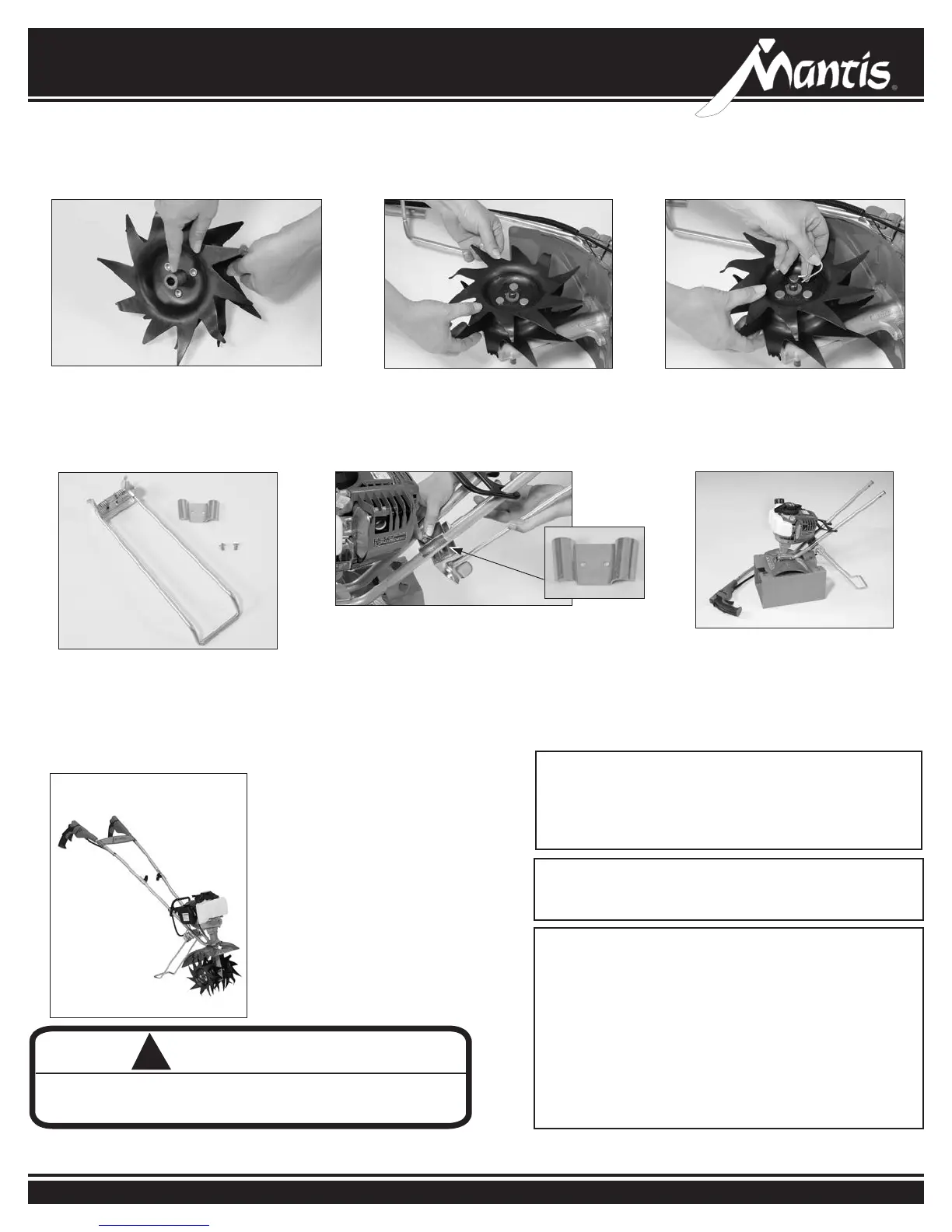

Assemblage (suite)
• Poser la fraise en enlant le trou
circulaire en premier sur l’axe.
• Lorsque l’axe ressort de l’autre
côté du moyeu, il s’aligne
parfaitement sur le trou en D.
4 5
• Placer l'étrier de béquille juste au-dessus
du cintrage au bas du guidon.
• Placer la béquille sous le bas du guidon,
aligner les trous et visser les boulons de
l'étrier dans la béquille.
• Serrer avec la clé de 3/8 po.
• Voici à quoi ressemble la
motobêche Mantis une fois que
le guidon inférieur et la béquille
sont assemblés.
ASSEMBLAGE DE LA BÉQUILLE
1 2 3
REMARQUE IMPORTANTE :
Vérier que l'accélérateur s'actionne librement et que
son câble n’est pas enroulé ni vrillé autour du guidon.
Appuyer sur le levier de blocage, serrer complètement
la commande d'accélérateur et relâcher. Le triangle
d'accélérateur doit cliqueter dans les deux sens. En cas
de doute, déposer le ltre à air et vérier visuellement
que le triangle d’accélérateur touche à la fois la vis de
ralenti et la butée d’ouverture complète. EFFECTUER
CE CONTRÔLE AVANT CHAQUE DÉMARRAGE DU
MOTEUR.
REMARQUE IMPORTANTE :
Avant d’utiliser la motobêche MANTIS, lire les Règles de
sécurité et avertissements aux pages 3 à 5.
REMARQUE IMPORTANTE :
Vérier que le guidon a été monté correctement.
Lorsqu’on se tient derrière la motobêche en tenant les
poignées, on doit faire face à l'autocollant de mise en
garde sur le garde-boue.
Une pose incorrecte de la commande d’accélérateur peut provoquer
une rotation intempestive des fraises.
7940
POSE DES FRAISES (suite)
• Enler une goupille (T41) à travers
le trou percé dans l'axe pour
bloquer la fraise.
• Répéter l’opération de l’autre côté.
6
!
AVERTISSEMENT
