Marantz CD5005 - Disc Playback Waveforms; RF Waveform (Eye-Pattern); Disc Detection Waveforms

WAVEFORMS
①RFEQO
①RFEQO
①RFEQO
1.3 CD-RW（TCD-W000RM）Pla
y
1.2 CD-R（TCD-R000RM）Pla
y

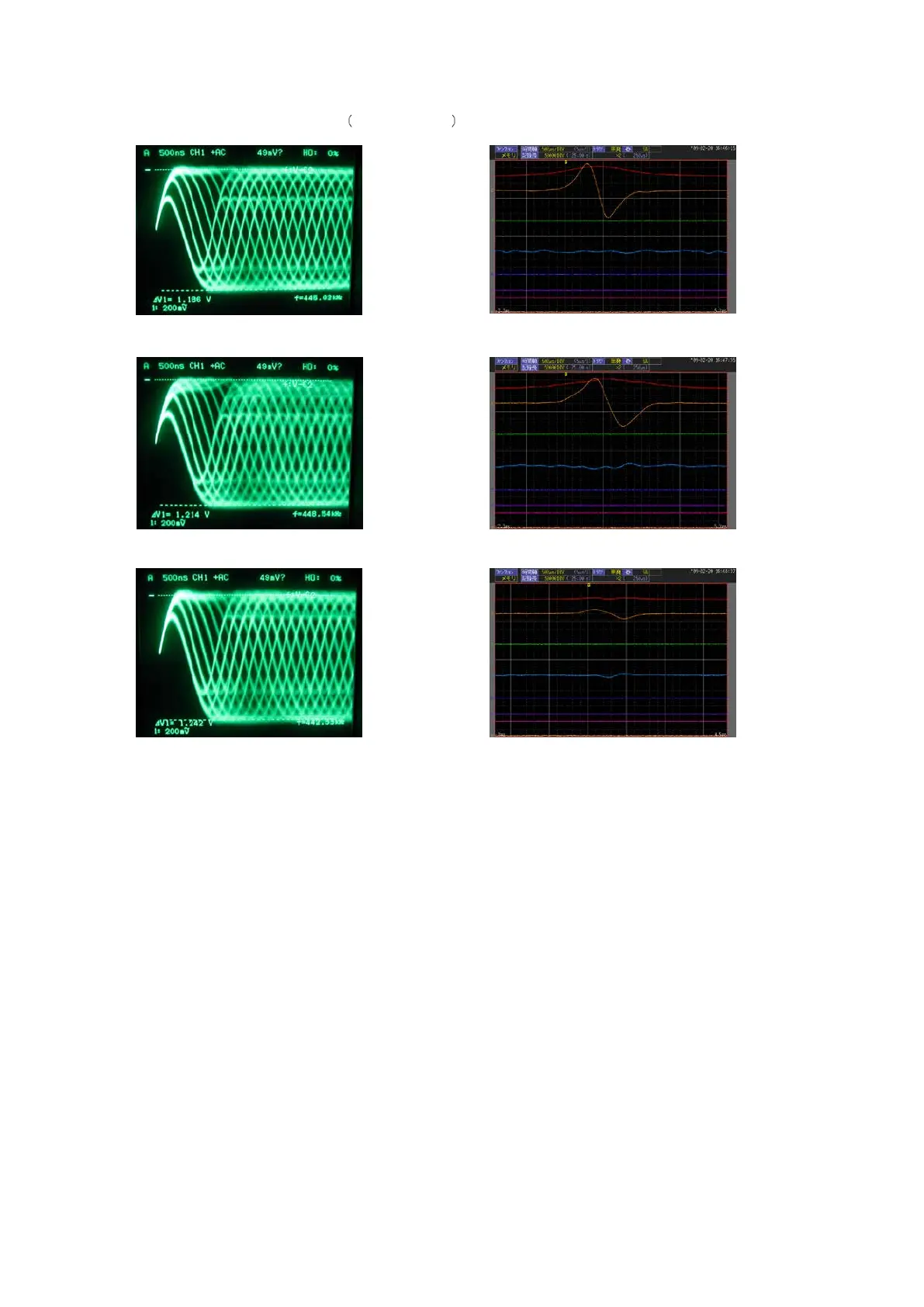

1. DISC PLAY RF WAVEFORM
（
EYE-PATTERN
）
1.1 CD（TCD-784）Pla
y
2. DISC DETECTION
2.1 CD（TCD-784）DISC DETECTION
2.2 CD-R（TCD-R000RM）DISC DETEC
T
2.3 CD-RW（TCD-W000RM）DISC DETECTION
1V
200mV
2V
500Mv
2V
1V
2V
②RFO
③FSMONIT
④FOO
⑤TEI
⑥ TRO
⑦FMO
⑧DMO
1V
200mV
2V
500Mv
2V
1V
2V
1V
200mV
2V
500Mv
2V
1V
2V
②RFO
③FSMONIT
④FOO
⑤TEI
⑥ TRO
⑦FMO
⑧DMO
②RFO
③FSMONIT
④FOO
⑤TEI
⑥ TRO
⑦FMO
⑧DMO
