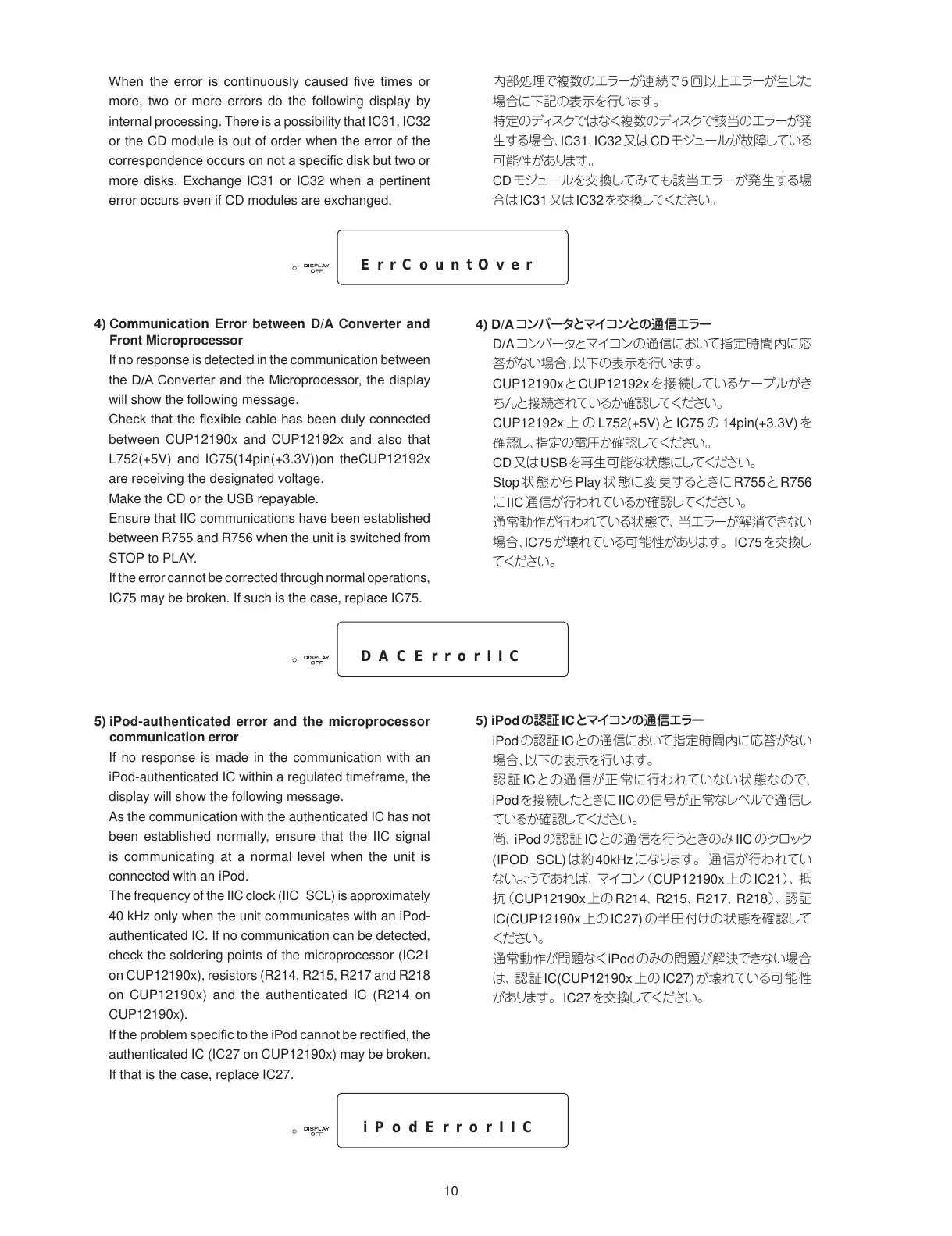

When the error is continuously caused ve times or
more, two or more errors do the following display by
internal processing. There is a possibility that IC31, IC32
or the CD module is out of order when the error of the
correspondence occurs on not a specic disk but two or
more disks. Exchange IC31 or IC32 when a pertinent
error occurs even if CD modules are exchanged.
4) Communication Error between D/A Converter and
Front Microprocessor
If no response is detected in the communication between
the D/A Converter and the Microprocessor, the display
will show the following message.
Check that the exible cable has been duly connected
between CUP12190x and CUP12192x and also that
L752(+5V) and IC75(14pin(+3.3V))on theCUP12192x
are receiving the designated voltage.
Make the CD or the USB repayable.
Ensure that IIC communications have been established
between R755 and R756 when the unit is switched from
STOP to PLAY.
If the error cannot be corrected through normal operations,
IC75 may be broken. If such is the case, replace IC75.
5) iPod-authenticated error and the microprocessor
communication error
If no response is made in the communication with an
iPod-authenticated IC within a regulated timeframe, the
display will show the following message.
As the communication with the authenticated IC has not
been established normally, ensure that the IIC signal
is communicating at a normal level when the unit is
connected with an iPod.
The frequency of the IIC clock (IIC_SCL) is approximately
40 kHz only when the unit communicates with an iPod-
authenticated IC. If no communication can be detected,
check the soldering points of the microprocessor (IC21
on CUP12190x), resistors (R214, R215, R217 and R218
on CUP12190x) and the authenticated IC (R214 on
CUP12190x).
If the problem specic to the iPod cannot be rectied, the
authenticated IC (IC27 on CUP12190x) may be broken.
If that is the case, replace IC27.
内部処理で複数のエラーが連続で5回以上エラーが生じた
場合に下記の表示を行います。
特定のディスクではなく複数のディスクで該当のエラーが発
生する場合、IC31、IC32又は CDモジュールが故障している
可能性があります。
CDモジュールを交換してみても該当エラーが発生する場
合は IC31又はIC32を交換してください。
4) D/Aコンバータとマイコンとの通信エラー
D/Aコンバータとマイコンの通信において指定時間内に応
答がない場合、以下の表示を行います。
CUP12190xとCUP12192xを接続しているケーブルがき
ちんと接続されているか確認してください。
CUP12192x 上 の L752(+5V)とIC75 の 14pin(+3.3V)を
確認し、指定の電圧か確認してください。
CD又はUSBを再生可能な状態にしてください。
St
op状態からPlay状
態に変更するときに R755とR756
にIIC通信が行われているか確認してください。
通常動作が行われている状態で、当エラーが解消できない
場合、IC75が壊れている可能性があります。IC75を交換し
てください。
5) iPodの認証 ICとマイコンの通信エラー
iPodの認証ICとの通信において指定時間内に応答がない
場合、以下の表示を行います。
認 証 ICとの通 信が正 常に行われていない状 態なので、
iPodを接続したときに IICの信号が正常なレベルで通信し
ているか確認してください。
尚、iPodの認証 ICとの通信を行うときのみIICのクロック
(IPOD_SCL)は約 40kHzになります。 通信が行われてい
ないようであれば、マイコン（CUP12190x上の IC21）、抵
抗（CUP12190x上の R214、R215、R217、R218）、認証
IC(CUP12190x上のIC27)の半田付けの状態を確認して
ください。
通常動作が問題なくiPodの
みの問題が解決できない場合
は、認証 IC(CUP12190x上の IC27)が壊れている可能性
があります。IC27を交換してください。
ErrCountOver
DACErrorIIC
iPodErrorIIC
To Next Page
