Marantz DV9600 - Page 70

68

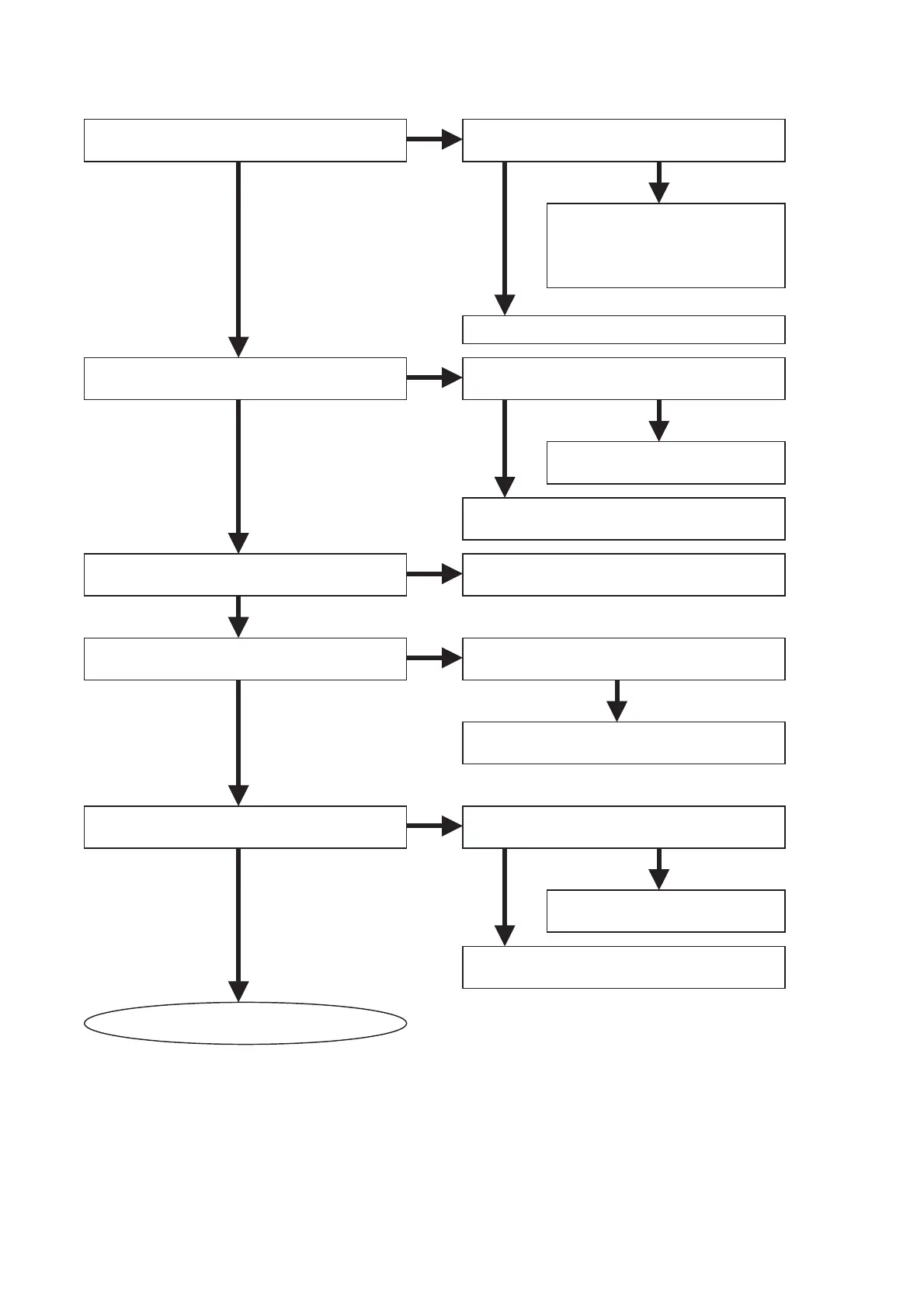

3.2 B/E uP の動作確認
OK
OK
OK
NG
NG
OK
NG
NG
NG
OK
OK
OK
OK
NGOK
NG
NG
Q102の電圧確認
+3.3V_D1、+2.5V_D2
Q102の18ピンのClock波形確認
27MHz(2Vp-p)
Q102のReset信号の確認
Q102の15ピン(MC_RST) H?
Q101の電圧確認
+3.3V_D1、+1.8V_D1
Q101の106ピンのClock波形確認
27MHz(2Vp-p)
B/E 2へ
Q117、Q116 (Regulator)の半田付け及び
入出力電圧の確認
入力電圧OK： Q102周辺の
半田付け確認
半田付けOK： Q117、Q116
交換
1. POWER SUPPLY PWB (P801)へ
Q105の4ピンの確認
(27MHz 2Vp-p)
R168、R153の半田付け確認
X101と周辺C、R半田付け確認
Q105の半田付け確認
QU01の28ピンの半田付け確認
R156、C161の半田付け確認
Q118(Regulator)の半田付け及び
入出力電圧の確認
入力電圧OK： Q101周辺の半田付け確認
半田付けOK： Q118交換
Q105の3ピンの確認
27MHz(2Vp-p)
R170、R101の半田付け確認
X101と周辺C、R半田付け確認
Q105の半田付け確認
