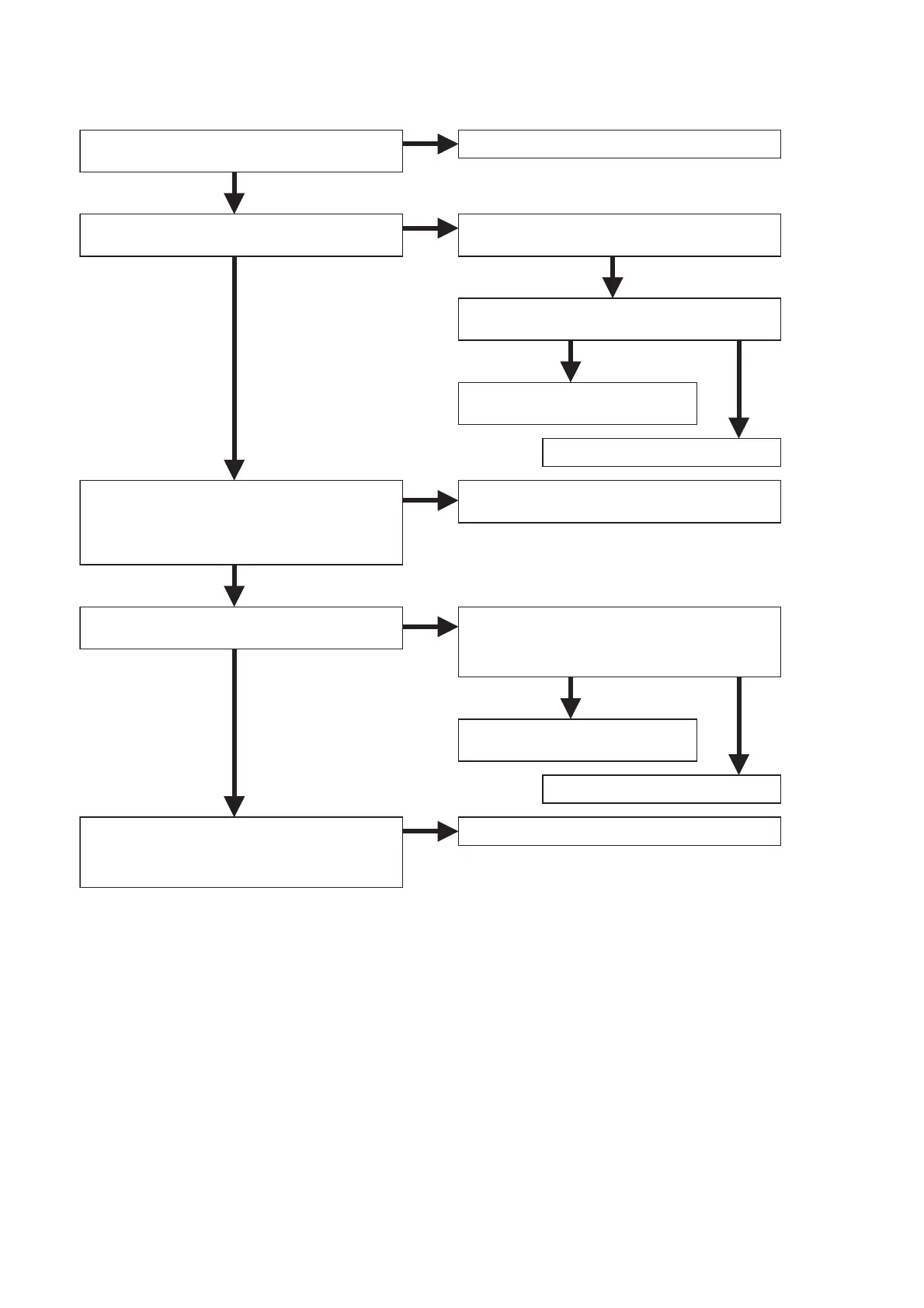

5.3 SCART 出力出ず
NG
NG
OK
OK
NG OK
NG
NG
OK
OK
OK
NG
NG
OK
Connector(JV05)の電圧確認
E+6V、SW+12V
QE01 13、QE02 1、3、5、9、11、13、
28pinの電圧確認 +5V
QE01 8pin(Y)、9pin(V)、11pin(C)、
14pin(R)、QE02 10pin(B)、12pin(G)
入力波形確認
QE02 4pin(V/Y)、14pin(C/R)入力波形確認
QE02 16pin(C/R)、18pin(G)、20pin(B)、
23pin(Video/Y)出力波形確認
1. POWER SUPPLY PWB (P801)へ
QV91(Regulater)出力電圧(+5V)確認
QV91 1pin(V_PSW)の確認
1pin = "H" ?
3.1 Panel uPの動作確認へ
QV91交換
3.4 Digital Video出力の動作確認項目へ
QE01 12pin(VSEL2)の確認
RGB/VIDEO output: H、S-Video output: L
3.2 B/E uPの動作確認へ
QE01交換
QE02交換
