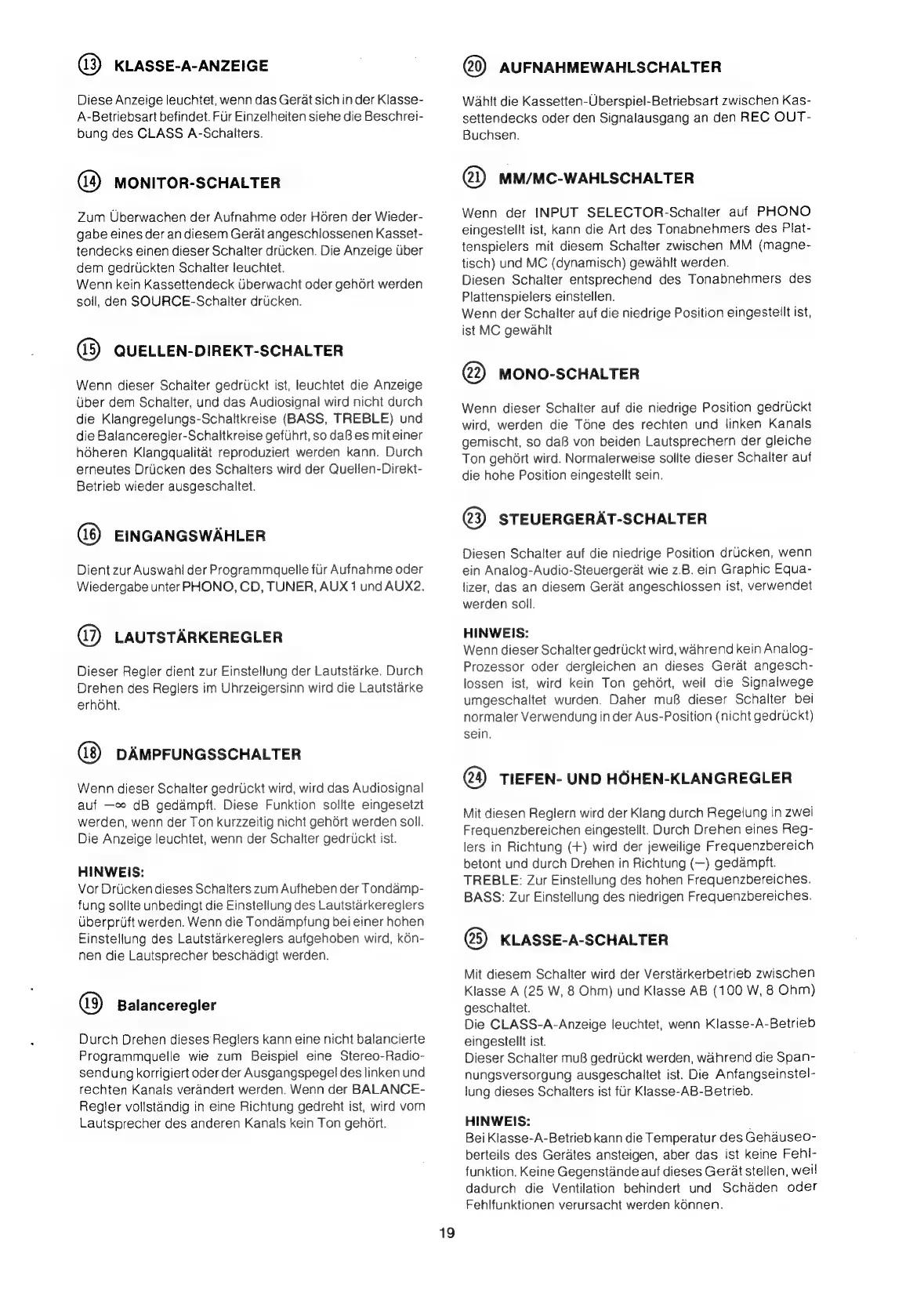

Marantz PM-80 - Page 20

(3) KLASSE-A-ANZEIGE
Diese Anzeige leuchtet, wenn das Gerat sich in der Klasse-
A-Betriebsart befindet. Fur Einzelheiten siehe die Beschrei-
bung des CLASS A-Schalters.
MONITOR-SCHALTER
Zum Uberwachen der Aufnahme oder Horen der Wieder-
gabe eines der an diesem Gerat angeschlossenen Kasset-
tendecks einen dieser Schalter drucken. Die Anzeige Uber
dem gedrtickten Schalter leuchtet.
Wenn kein Kassettendeck Uberwacht oder gehdort werden
soll, den SOURCE-Schalter drucken.
(5) QUELLEN-DIREKT-SCHALTER
Wenn dieser Schalter gedriickt ist, leuchtet die Anzeige
uber dem Schalter, und das Audiosignal wird nicht durch
die Klangregeltungs-Schaltkreise (BASS, TREBLE) und
die Balanceregler-Schaltkreise gefuhrt, so daB es mit einer
hdheren Klangqualitat reproduziert werden kann. Durch
erneutes Driicken des Schalters wird der Quellen-Direkt-
Betrieb wieder ausgeschaltet.
EINGANGSWAHLER
Dient zur Auswahl der Programmauelle fur Aufnahme oder
Wiedergabe unter PHONO, CD, TUNER, AUX 1 und AUX2.
@) LAUTSTARKEREGLER
Dieser Regler dient zur Einstellung der Lautstarke. Durch
Drehen des Reglers im Uhrzeigersinn wird die Lautstarke
erhont.
DAMPFUNGSSCHALTER
Wenn dieser Schalter gedruckt wird, wird das Audiosignal
auf —eo dB gedampft. Diese Funktion sollte eingesetzt
werden, wenn der Ton kurzzeitig nicht gehdort werden soll.
Die Anzeige leuchtet, wenn der Schalter gedruckt ist.
HINWEIS:
Vor Drticken dieses Schalters zum Aufheben der Tondamp-
fung sollte unbedingt die Einstellung des Lautstarkereglers
uberpruft werden. Wenn die Tondampfung bei einer hohen
Einstellung des Lautstarkereglers aufgehoben wird, k6n-
nen die Lautsprecher beschadigt werden.
Balanceregler
Durch Drehen dieses Reglers kann eine nicht balancierte
Programmaquelle wie zum Beispiel eine Stereo-Radio-
sendung korrigiert oder der Ausgangspegel des linken und
rechten Kanals verandert werden. Wenn der BALANCE-
Regler vollstandig in eine Richtung gedreht ist, wird vom
Lautsprecher des anderen Kanals kein Ton gehort.
19
AUFNAHMEWAHLSCHALTER
Wahit die Kassetten-Uberspiel-Betriebsart zwischen Kas-
settendecks oder den Signalausgang an den REC OUT-
Buchsen.
@1) MM/MC-WAHLSCHALTER
Wenn der INPUT SELECTOR-Schalter auf PHONO
eingestellt ist, kann die Art des Tonabnehmers des Plat-
tenspielers mit diesem Schalter zwischen MM (magne-
tisch) und MC (dynamisch) gewahlt werden.
Diesen Schalter entsprechend des Tonabnehmers des
Plattenspielers einstellen.
Wenn der Schalter auf die niedrige Position eingestellt ist,
ist MC gewahlt
@2) MONO-SCHALTER
Wenn dieser Schalter auf die niedrige Position gedruckt
wird, werden die Tone des rechten und linken Kanals
gemischt, so daB von beiden Lautsprechern der gleiche
Ton gehdért wird. Normalerweise sollte dieser Schalter auf
die hohe Position eingesteilt sein.
@3) STEUERGERAT-SCHALTER
Diesen Schalter auf die niedrige Position drucken, wenn
ein Analog-Audio-Steuergerat wie z.B. ein Graphic Equa-
lizer, das an diesem Gerat angeschlossen ist, verwendet
werden soll.
HINWEIS:
Wenn dieser Schalter gedriickt wird, wahrend kein Analog-
Prozessor oder dergleichen an dieses Gerat angesch-
lossen ist, wird kein Ton gehdrt, weil die Signalwege
umgeschaltet wurden. Daher mu8 dieser Schalter bei
normaler Verwendung in der Aus-Position (nicht gedrUckt)
sein.
TIEFEN- UND HOHEN-KLANGREGLER
Mit diesen Reglern wird der Klang durch Regelung in zwei
Frequenzbereichen eingestellt. Durch Drehen eines Reg-
lers in Richtung (+) wird der jeweilige Frequenzbereich
betont und durch Drehen in Richtung (—) gedampft.
TREBLE: Zur Einstellung des hohen Frequenzbereiches.
BASS: Zur Einstellung des niedrigen Frequenzbereiches.
@5) KLASSE-A-SCHALTER
Mit diesem Schalter wird der Verstarkerbetrieb zwischen
Klasse A (25 W, 8 Ohm) und Klasse AB (100 W, 8 Ohm)
geschaltet.
Die CLASS-A-Anzeige leuchtet, wenn Klasse-A-Betrieb
eingestellt ist.
Dieser Schalter muB gedrUckt werden, wahrend die Span-
nungsversorgung ausgeschaltet ist. Die Anfangseinstel-
lung dieses Schalters ist fur Klasse-AB-Betrieb.
HINWEIS:
Bei Klasse-A-Betrieb kann die Temperatur des Gehauseo-
berteils des Gerates ansteigen, aber das ist keine Fehl-
funktion. Keine Gegenstande auf dieses Gerat stellen, weil
dadurch die Ventilation behindert und Schaden oder
Fehlfunktionen verursacht werden konnen.
