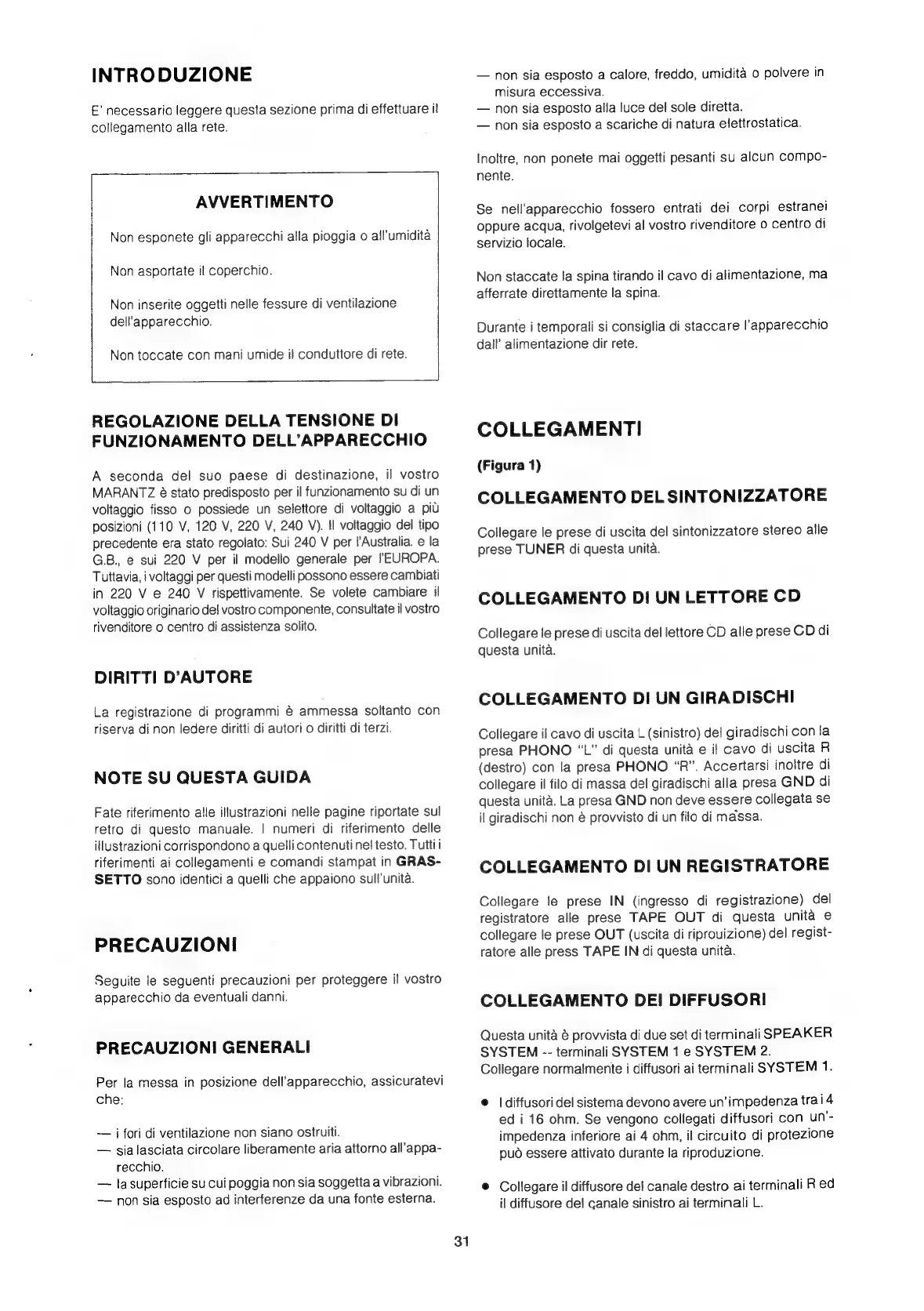

INTRODUZIONE
E’ necessario leggere questa sezione prima di effettuare i!
collegamento alla rete.
AVVERTIMENTO
Non esponete gli apparecchi alla pioggia o all'umidita
Non asportate il coperchio.
Non inserite oggetti nelle fessure di ventilazione
dell'apparecchio.
Non toccate con mani umide il conduttore di rete.
REGOLAZIONE DELLA TENSIONE DI
FUNZIONAMENTO DELL’APPARECCHIO
A seconda del suo paese di destinazione, il vostro
MARANTZ é stato predisposto per il funzionamento su di un
voltaggio fisso 0 possiede un selettore di voltaggio a piu
posizioni (110 V, 120 V, 220 V, 240 V). Il voltaggio del tipo
precedente era stato regolato: Sui 240 V per l'Australia. e la
G.B., e sui 220 V per il modello generale per EUROPA.
Tuttavia, i voltaggi per questi modelli possono essere cambiati
in 220 V e 240 V rispettivamente. Se volete cambiare il
voltaggio originario de! vostro componente, consultate il vostro
rivenditore o centro di assistenza solito.
DIRITTI D’AUTORE
La registrazione di programmi € ammessa soltanto con
riserva di non ledere diritti di autori o diritti di terzi.
NOTE SU QUESTA GUIDA
Fate riferimento alle illustrazioni nelle pagine riportate sul
retro di questo manuale. | numeri di riferimento delle
itlustrazioni corrispondono a quelli contenuti nel testo. Tutti
riferimenti ai collegamenti e comandi stampat in GRAS-
SETTO sono identici a quelli che appaiono sull’unita.
PRECAUZIONI
Seguite le seguenti precauzioni per proteggere il vostro
apparecchio da eventuali danni.
PRECAUZIONI GENERALI
Per la messa in posizione dell'apparecchio, assicuratevi
che:
— i fori di ventilazione non siano ostruiti.
— sia lasciata circolare liperamente aria attorno all’appa-
recchio.
— lasuperficie su cui poggia non sia soggetta a vibrazioni.
— non sia esposto ad interferenze da una fonte esterna.
31
—
non
sia
esposto
a
calore,
freddo,
umidita
0
polvere
in
misura
eccessiva.
— non sia esposto alla luce del sole diretta.
—
non
sia
esposto
a
scariche
di
natura
elettrostatica.
Inoltre,
non
ponete
mai
oggetti
pesanti
su
alcun
compo-
nente.
Se
nell’apparecchio
fossero
entrati
dei
corpi
estranei
oppure
acqua,
rivolgetevi
al
vostro
rivenditore
o
centro
di
servizio
locale.
Non
staccate
la
spina
tirando
il
cavo
di
alimentazione,
ma
afferrate
direttamente
la
spina.
Durante
i
temporali
si
consiglia
di
staccare
l'apparecchio
dall’
alimentazione
dir
rete.
COLLEGAMENTI
(Figura 1)
COLLEGAMENTO
DEL
SINTONIZZATORE
Collegare
le
prese
di
uscita
del
sintonizzatore
stereo
alle
prese
TUNER
di
questa
unita.
COLLEGAMENTO D! UN LETTORE CD
Collegare
le
prese
di
uscita
del
lettore
CD
alle
prese
CD
di
questa
unita.
COLLEGAMENTO
DI
UN
GIRADISCHI
Collegare
i!
cavo
di
uscita
L
(sinistro)
del
giradischi
con
la
presa
PHONO
“L”
di
questa
unita
e
il
cavo
di
uscita
R
(destro)
con
la
presa
PHONO
“R”.
Accertarsi
inoltre
di
collegare
il
filo
di
massa
del
giradischi
alla
presa
GND
di
questa
unita.
La
presa
GND
non
deve
essere
collegata
se
il giradischi
non
é
prowvisto
di un
filo
di massa.
COLLEGAMENTO
DI
UN
REGISTRATORE
Collegare fe prese IN (ingresso di registrazione) del
registratore
alle
prese
TAPE
OUT
di
questa
unita
e
collegare
le
prese
OUT
(uscita
di
riprouizione)
del
regist-
ratore alle press TAPE IN di questa unita.
COLLEGAMENTO DEI DIFFUSORI
Questa unita é provvista di due set di terminali SPEAKER
SYSTEM -- terminali SYSTEM 1 e SYSTEM 2.
Collegare normalmente i diffusori ai terminali SYSTEM 1.
@
|diffusori
del
sistema
devono
avere
un'impedenza
trai
4
ed
i
16
ohm.
Se
vengono
collegati
diffusori
con
un’-
impedenza
inferiore
ai
4
ohm,
il
circuito
di
protezione
pud
essere
attivato
durante
la
riproduzione.
©
Collegare
il
diffusore
del
canale
destro
ai
terminali
Red
il
diffusore
del
canale
sinistro
ai
terminali
L.
