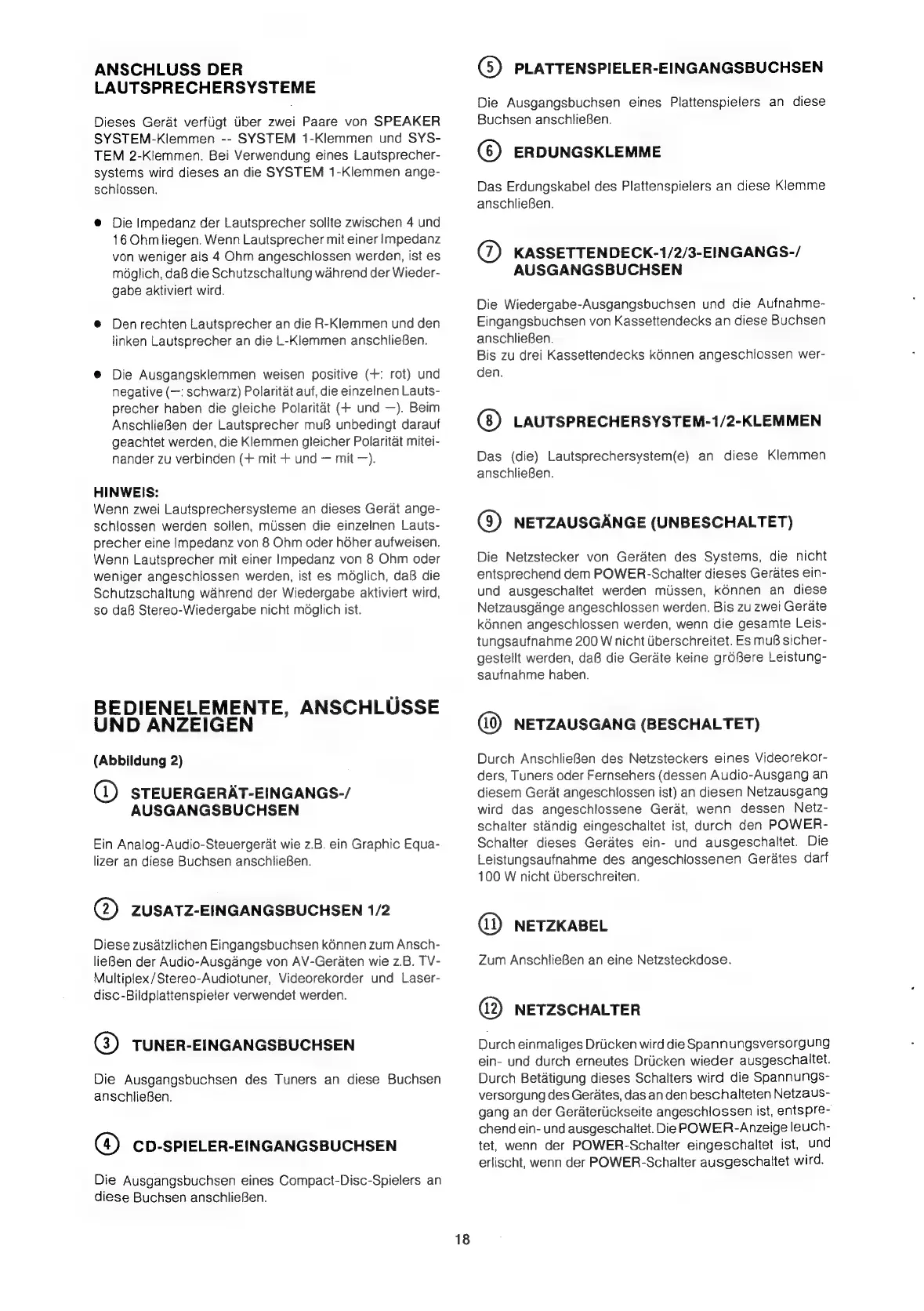

ANSCHLUSS DER
LAUTSPRECHERSYSTEME
Dieses Gerat verfiigt tiber zwei Paare von SPEAKER
SYSTEM-Klemmen -- SYSTEM 1-Klemmen und SYS-
TEM 2-Klemmen. Bei Verwendung eines Lautsprecher-
systems wird dieses an die SYSTEM 1-Klemmen ange-
schlossen.
@ Die Impedanz der Lautsprecher sollte zwischen 4 und
16 Ohm liegen. Wenn Lautsprecher mit einer Impedanz
von weniger als 4 Ohm angeschlossen werden, ist es
méglich, daB die Schutzschaltung wahrend der Wieder-
gabe aktiviert wird.
@ Denrechten Lautsprecher an die R-Klemmen und den
linken Lautsprecher an die L-Klemmen anschlieBen.
@ Die Ausgangsklemmen weisen positive (+: rot) und
negative (—: schwarz) Polaritat auf, die einzeInen Lauts-
precher haben die gleiche Polaritat (+ und —). Beim
AnschlieBen der Lautsprecher muB unbedingt darauf
geachtet werden, die Kiemmen gleicher Polaritat mitei-
nander zu verbinden (+ mit + und — mit —).
HINWEIS:
Wenn zwei Lautsprechersysteme an dieses Gerat ange-
schlossen werden sollen, mUssen die einzelnen Lauts-
precher eine Impedanz von 8 Ohm oder hdher aufweisen.
Wenn Lautsprecher mit einer Impedanz von 8 Ohm oder
weniger angeschlossen werden, ist es médglich, daB die
Schutzschaltung wahrend der Wiedergabe aktiviert wird,
so daB Stereo-Wiedergabe nicht mdglich ist.
BEDIENELEMENTE, ANSCHLUSSE
UND ANZEIGEN
(Abbildung 2)
STEUERGERAT-EINGANGS-/
AUSGANGSBUCHSEN
Ein Analog-Audio-Steuergerat wie z.B. ein Graphic Equa-
lizer an diese Buchsen anschlieBen.
(2) ZUSATZ-EINGANGSBUCHSEN 1/2
Diese zusatzlichen Eingangsbuchsen kénnen zum Ansch-
lieBen der Audio-Ausgange von AV-Geraten wie z.B. TV-
Multiplex/Stereo-Audiotuner, Videorekorder und Laser-
disc-Bildplattenspieler verwendet werden.
@) TUNER-EINGANGSBUCHSEN
Die Ausgangsbuchsen des Tuners an diese Buchsen
anschiieBen.
G) CD-SPIELER-EINGANGSBUCHSEN
Die Ausgangsbuchsen eines Compact-Disc-Spielers an
diese Buchsen anschlieBen.
18
G) PLATTENSPIELER-EINGANGSBUCHSEN
Die Ausgangsbuchsen eines Plattenspielers an diese
Buchsen anschlieBen.
() ERDUNGSKLEMME
Das Erdungskabel des Plattenspielers an diese Klemme
anschlieBen.
KASSETTENDECK-1/2/3-EINGANGS-/
AUSGANGSBUCHSEN
Die Wiedergabe-Ausgangsbuchsen und die Aufnahme-
Eingangsbuchsen von Kassettendecks an diese Buchsen
anschlieBen.
Bis zu drei Kassettendecks k6nnen angeschlossen wer-
den.
LAUTSPRECHERSYSTEM-1/2-KLEMMEN
Das (die) Lautsprechersystem(e) an diese Klemmen
anschlieBen.
(@) NETZAUSGANGE (UNBESCHALTET)
Die Netzstecker von Geraten des Systems, die nicht
entsprechend dem POWER-Schalter dieses Gerates ein-
und ausgeschaltet werden mussen, kénnen an diese
Netzausgange angeschlossen werden. Bis zu zwei Gerate
kOnnen angeschlossen werden, wenn die gesamte Leis-
tungsaufnahme 200 W nicht Uberschreitet. Es muB sicher-
gestellt werden, daB die Gerdte keine grdBere Leistung-
saufnahme haben.
NETZAUSGANG (BESCHALTET)
Durch AnschlieBen des Netzsteckers eines Videorekor-
ders, Tuners oder Fernsehers (dessen Audio-Ausgang an
diesem Gerat angeschlossen ist) an diesen Netzausgang
wird das angeschlossene Geradt, wenn dessen Netz-
schalter standig eingeschaltet ist, durch den POWER-
Schalter dieses Gerdtes ein- und ausgeschaltet. Die
Leistungsaufnahme des angeschlossenen Gerates darf
100 W nicht Uberschreiten.
(2) NETZKABEL
Zum AnschlieBen an eine Netzsteckdose.
(2) NETZSCHALTER
Durch einmaliges Drucken wird die Spannungsversorgung
ein- und durch erneutes Driicken wieder ausgeschaltet.
Durch Betatigung dieses Schalters wird die Spannungs-
versorgung des Gerates, das an den beschalteten Netzaus-
gang an der Geratertickseite angeschlossen ist, entspre-
chend ein- und ausgeschaltet. Die POWER -Anzeige leuch-
tet, wenn der POWER-Schalter eingeschaltet ist, und
erlischt, wenn der POWER-Schalter ausgeschaltet wird.
