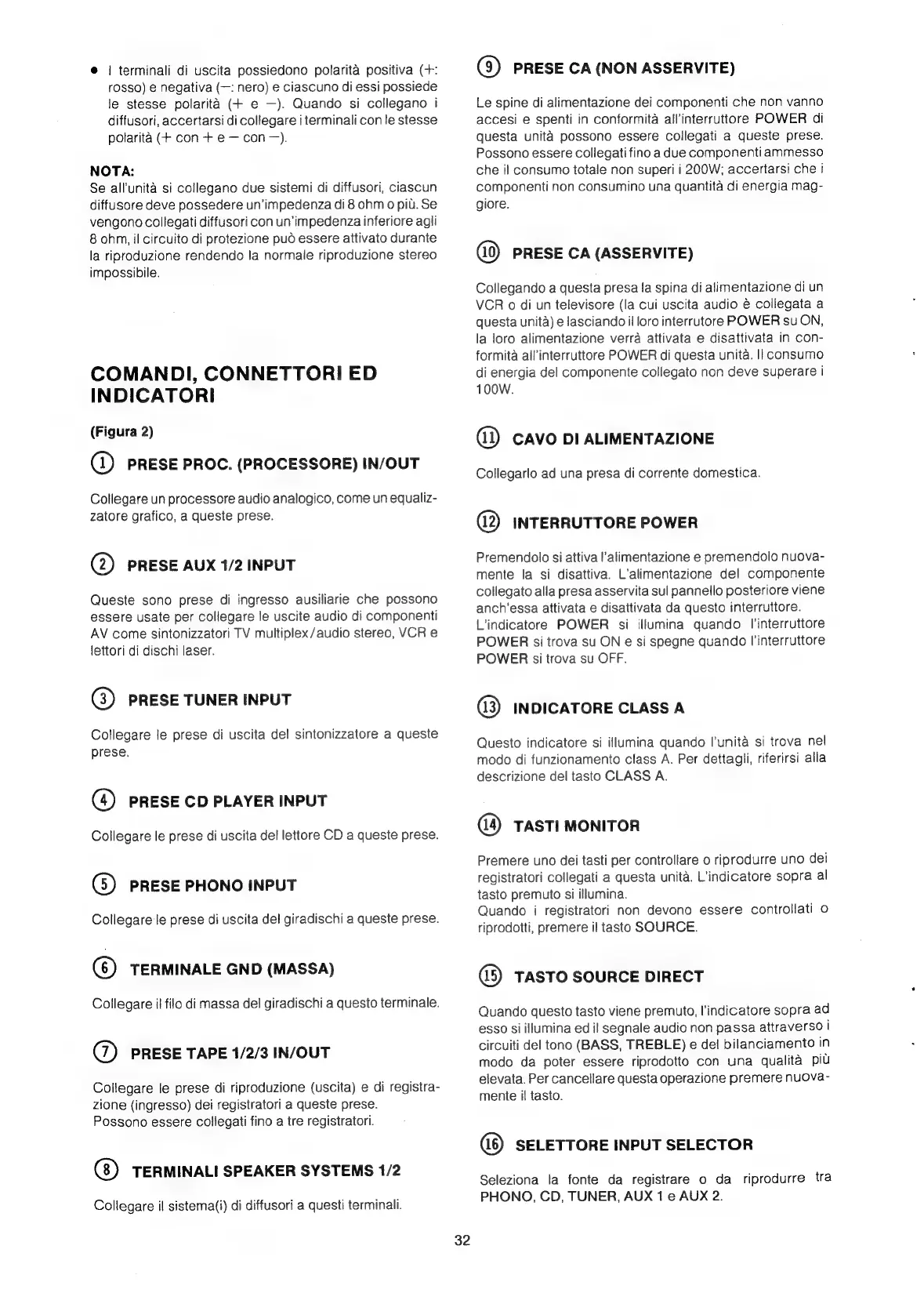

Marantz PM-80 - Comandi, Connettoriedindicatori

@ | terminali di uscita possiedono polarita positiva (+:
rosso) e negativa (—: nero) e ciascuno di essi possiede
le stesse polarita (+ e —). Quando si collegano i
diffusori, accertarsi di collegare i terminali con le stesse
polarita (+ con + e — con —).
NOTA:
Se all'unita si collegano due sistemi di diffusori, ciascun
diffusore deve possedere un’impedenza di 8 ohm o pit. Se
vengono collegati diffusori con un'impedenza inferiore agli
8 ohm, il circuito di protezione pud essere attivato durante
la riproduzione rendendo la normale riproduzione stereo
impossibile.
COMANDI, CONNETTORI ED
INDICATORI
(Figura 2)
(1) PRESE PROC. (PROCESSORE) IN/OUT
Collegare un processore audio analogico, come un equaliz-
zatore grafico, a queste prese.
(2) PRESE AUX 1/2 INPUT
Queste sono prese di ingresso ausiliarie che possono
essere usate per collegare le uscite audio di componenti
AV come sintonizzatori TV multiplex/audio stereo, VCR e
lettori di dischi laser.
(3) PRESE TUNER INPUT
Collegare le prese di uscita del sintonizzatore a queste
prese,
(@) PRESE CD PLAYER INPUT
Collegare le prese di uscita del lettore CD a queste prese.
G) PRESE PHONO INPUT
Collegare le prese di uscita del giradischi a queste prese.
(©) TERMINALE GND (MASSA)
Collegare i! filo di massa del giradischi a questo terminale.
@) PRESE TAPE 1/2/3 IN/OUT
Collegare le prese di riproduzione (uscita) e di registra-
zione (ingresso) dei registratori a queste prese.
Possono essere collegati fino a tre registratori.
TERMINALI SPEAKER SYSTEMS 1/2
Collegare il sistema(i) di diffusori a questi terminali.
32
@) PRESE CA (NON ASSERVITE)
Le spine di alimentazione dei componenti che non vanno
accesi e spenti in conformita all'interruttore POWER di
questa unita possono essere collegati a queste prese.
Possono essere collegati fino a due componenti ammesso
che il consumo totale non superi i 2OOW; accertarsi che i
componenti non consumino una quantita di energia mag-
giore.
PRESE CA (ASSERVITE)
Collegando a questa presa {a spina di alimentazione di un
VCR o di un televisore (la cui uscita audio é collegata a
questa unita) e lasciando il loro interrutore POWER su ON,
la loro alimentazione verra attivata e disattivata in con-
formita all’interruttore POWER di questa unita. || consumo
di energia del componente collegato non deve superare i
100W.
@) CAVO DI ALIMENTAZIONE
Collegarlo ad una presa di corrente domestica.
@) INTERRUTTORE POWER
Premendolo si attiva l’alimentazione e premendolo nuova-
mente la si disattiva. L’alimentazione del componente
collegato alla presa asservita sul pannello posteriore viene
anch’essa attivata e disattivata da questo interruttore.
L'indicatore POWER si illumina quando |’interruttore
POWER si trova su ON e si spegne quando I'interruttore
POWER si trova su OFF.
(3) INDICATORE CLASS A
Questo indicatore si illumina quando l’unita si trova nel
modo di funzionamento class A. Per dettagli, riferirsi alla
descrizione del tasto CLASS A.
TASTI MONITOR
Premere uno dei tasti per controllare o riprodurre uno dei
registratori collegati a questa unita. L'indicatore sopra al
tasto premuto si illumina.
Quando i registratori non devono essere controllati o
riprodotti, premere il tasto SOURCE.
(5) TASTO SOURCE DIRECT
Quando questo tasto viene premuto, l'indicatore sopra ad
esso
Si
illumina
ed
il
segnale
audio
non
passa
attraverso
i
circuiti del tono (BASS, TREBLE) e del bilanciamento in
modo da poter essere riprodotto con una qualita piu
elevata. Per cancellare questa operazione premere nuova-
mente il tasto.
SELETTORE INPUT SELECTOR
Seleziona la fonte da registrare o da riprodurre tra
PHONO, CD, TUNER, AUX 1 e AUX 2.
