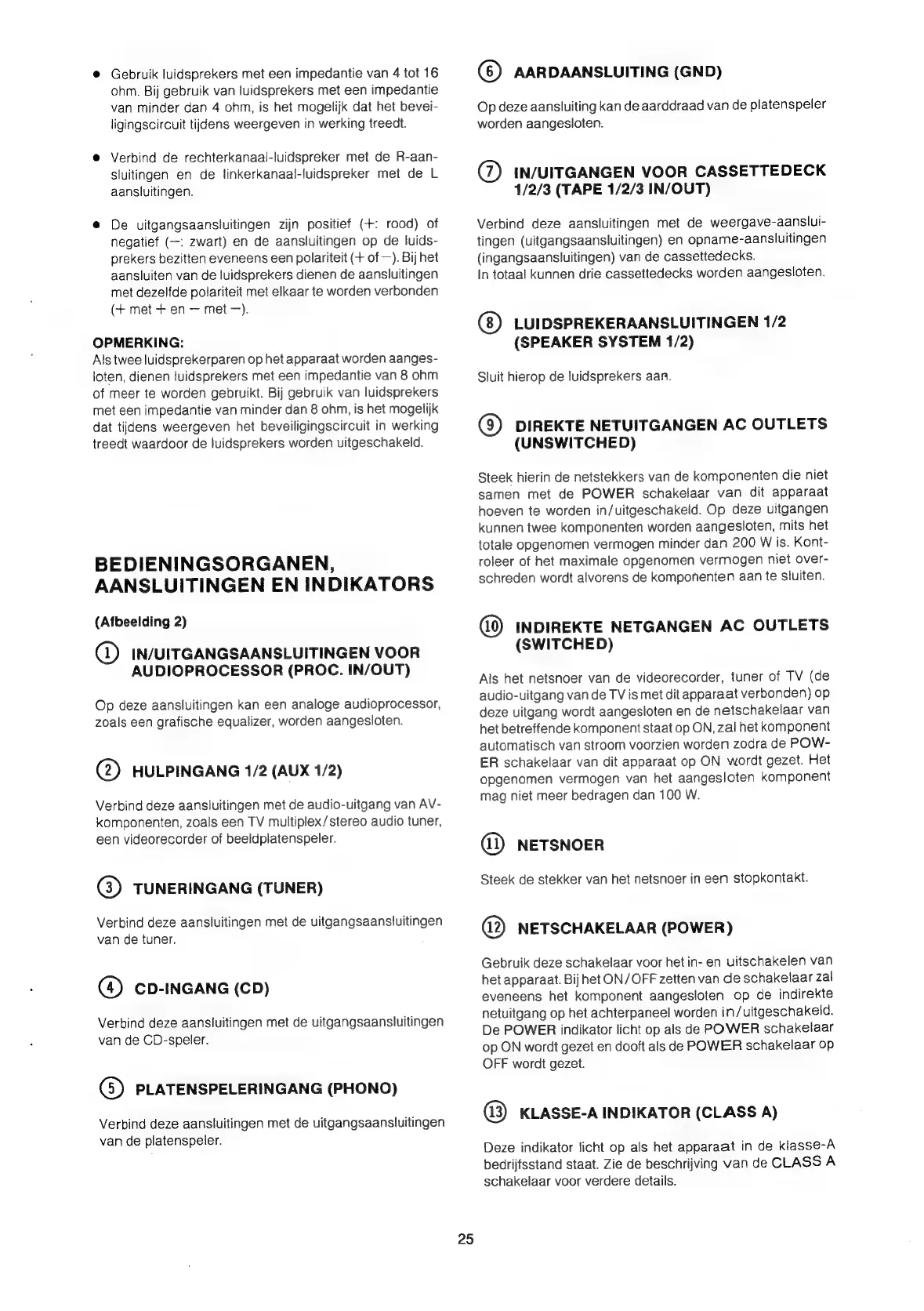

@ Gebruik luidsprekers met een impedantie van 4 tot 16
ohm. Bij gebruik van luidsprekers met een impedantie
van minder dan 4 ohm, is het mogelijk dat het bevei-
ligingscircuit tiidens weergeven in werking treedt.
@ Verbind de rechterkanaal-luidspreker met de R-aan-
sluitingen en de linkerkanaal-iuidspreker met de L
aansluitingen.
®@ De uitgangsaansluitingen zijn positief (+: rood) of
negatief (—: zwart) en de aansluitingen op de luids-
prekers bezitten eveneens een polariteit (+ of —). Bij het
aansluiten van de luidsprekers dienen de aansluitingen
met dezelfde polariteit met elkaar te worden verbonden
(+ met + en — met —).
OPMERKING:
Als twee luidsprekerparen op het apparaat worden aanges-
loten, dienen luidsprekers met een impedantie van 8 ohm
of meer te worden gebruikt. Bij gebruik van luidsprekers
met een impedantie van minder dan 8 ohm, is het mogelijk
dat tiidens weergeven het beveiligingscircuit in werking
treedt waardoor de luidsprekers worden uitgeschakeld.
BEDIENINGSORGANEN,
AANSLUITINGEN EN INDIKATORS
(Afbeelding 2)
IN/UITGANGSAANSLUITINGEN VOOR
AUDIOPROCESSOR (PROC. IN/OUT)
Op deze aansluitingen kan een analoge audioprocessor,
zoals een grafische equalizer, worden aangesloten.
(2) HULPINGANG 1/2 (AUX 1/2)
Verbind deze aansluitingen met de audio-uitgang van AV-
komponenten, zoals een TV multiplex/stereo audio tuner,
een videorecorder of beeldplatenspeler.
@) TUNERINGANG (TUNER)
Verbind deze aansluitingen met de uitgangsaansluitingen
van de tuner.
@) CD-INGANG (CD)
Verbind deze aansluitingen met de uitgangsaansluitingen
van de CD-speler.
G) PLATENSPELERINGANG (PHONO)
Verbind deze aansluitingen met de uitgangsaansluitingen
van de platenspeler.
25
(©) AARDAANSLUITING (GND)
Op
deze
aansluiting
kan
de
aarddraad
van
de
platenspeler
worden
aangesloten.
IN/UITGANGEN
VOOR
CASSETTEDECK
1/2/3
(TAPE
1/2/3
IN/OUT)
Verbind
deze
aansluitingen
met
de
weergave-aanslui-
tingen
(uitgangsaansluitingen)
en
opname-aansluitingen
(ingangsaansluitingen)
van
de
cassettedecks.
In totaal kunnen drie cassettedecks worden aangesioten.
LUIDSPREKERAANSLUITINGEN 1/2
(SPEAKER SYSTEM 1/2)
Sluit hierop de luidsprekers aan.
DIREKTE NETUITGANGEN AC OUTLETS
(UNSWITCHED)
Steek
hierin
de
netstekkers
van
de
komponenten
die
niet
samen
met
de
POWER
schakelaar
van
dit
apparaat
hoeven
te
worden
in/uitgeschakeld.
Op
deze
uitgangen
kunnen
twee
komponenten
worden
aangesloten,
mits
het
totale
opgenomen
vermogen
minder
dan
200
W
is.
Kont-
roleer
of
het
maximale
opgenomen
vermogen
niet
over-
schreden
wordt
alvorens
de
komponenten
aan
te
sluiten.
INDIREKTE NETGANGEN AC OUTLETS
(SWITCHED)
Als het
netsnoer
van
de
videorecorder,
tuner
of
TV
(de
audio-uitgang
van
de
TV
is
met
dit
apparaat
verbonden)
op
deze
uitgang
wordt
aangesloten
en
de
netschakelaar
van
het
betreffende
komponent
staat
op
ON,
zal
het
komponent
automatisch
van
stroom
voorzien
worden
zodra
de
POW-
ER
schakelaar
van
dit
apparaat
op
ON
wordt
gezet.
Het
opgenomen
vermogen
van
het
aangesloten
komponent
mag
niet
meer
bedragen
dan
100
W.
(i) NETSNOER
Steek de stekker van het netsnoer in een stopkontakt.
(2) NETSCHAKELAAR (POWER)
Gebruik
deze
schakelaar
voor
het
in-
en
uitschakelen
van
het
apparaat.
Bij
het
ON/OFF
zetten
van
de
schakelaar
zal
eveneens
het
komponent
aangesloten
op
de
indirekte
netuitgang
op
het
achterpaneel
worden
in/uitgeschakeid.
De
POWER
indikator
licht
op
als
de
POWER
schakelaar
op
ON
wordt
gezet
en
dooft
als
de
POWER
schakelaar
op
OFF
wordt
gezet.
G3) KLASSE-A INDIKATOR (CLASS A)
Deze
indikator
licht
op
als
het
apparaat
in
de
klasse-A
bedrijfsstand
staat.
Zie
de
beschrijving
van
de
CLASS
A
schakelaar
voor
verdere
details.
