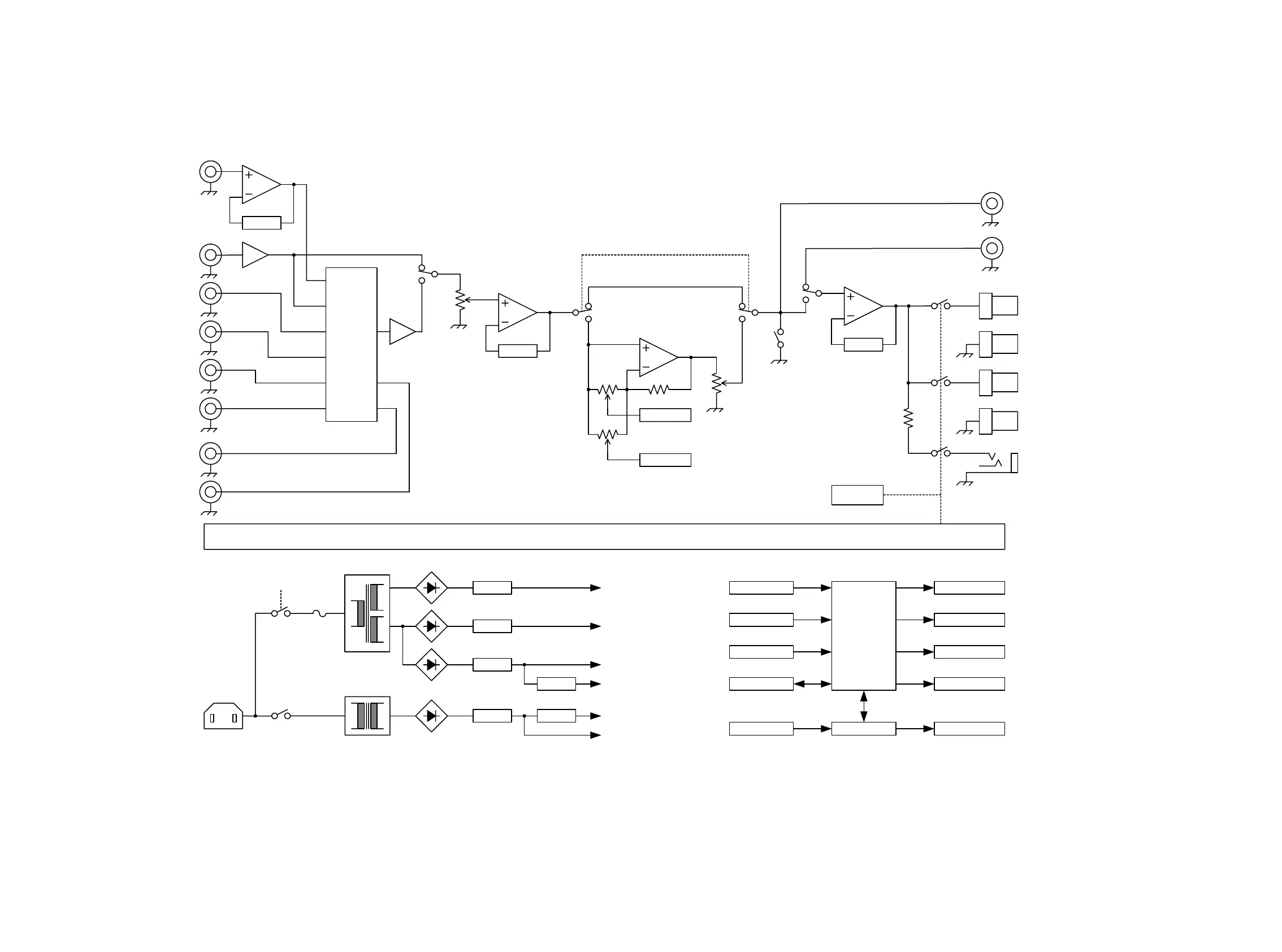

6. BLOCK DIAGRAM
RIAA
INPUT
SERECTOR
REC
OUT
SELECTOR
NFB
TREBLE
BASS
NFB
R-CH
PROTECION
CIRCUIT
5V
±48V
24V
±18V
POWER AMP
PRE AMP
RELAY
12V
µ-PRO
RELAY
PHONO
CD
TUNER
AUX DVD
RECORDER-1
IN
RECORDER-2
IN
RECORDER-1
OUT
RECORDER-2
OUT
PRE OUT
MAIN IN
SPEAKER-1
(+)
SPEAKER-1
(-)
SPEAKER-2
(+)
SPEAKER-2
(-)
HEADPHONE
POWER
ON/OFF
STANDBY
RELAY
PROTECTION
POWER DETECT
CONTROLLER INDICATION LED
FUNCTION RELAY
RC5I/R SENSOR
EEPROM
RC5 IN/OUT
µ-PRO
STANDBY RELAY
INPUT SELECTOR
AC IN
FUSE
MAIN TRANSF.
SUB TRANSF.
VOLUME
BALANCE
TONE ON/OFF
MUTE
SEPARATE ON/OFF
CD
DIRECT
5V INDICATOR
CD DIRECT
BUFFER
LINE BUFFER
