鉛フリー半田
半田付けには、鉛フリー半田
(Sn-Ag-Cu)
を使用してください。
Lead-free Solder
When soldering, use the Lead-free Solder (Sn-Ag-Cu).
Q201 : TMP86FH47UG

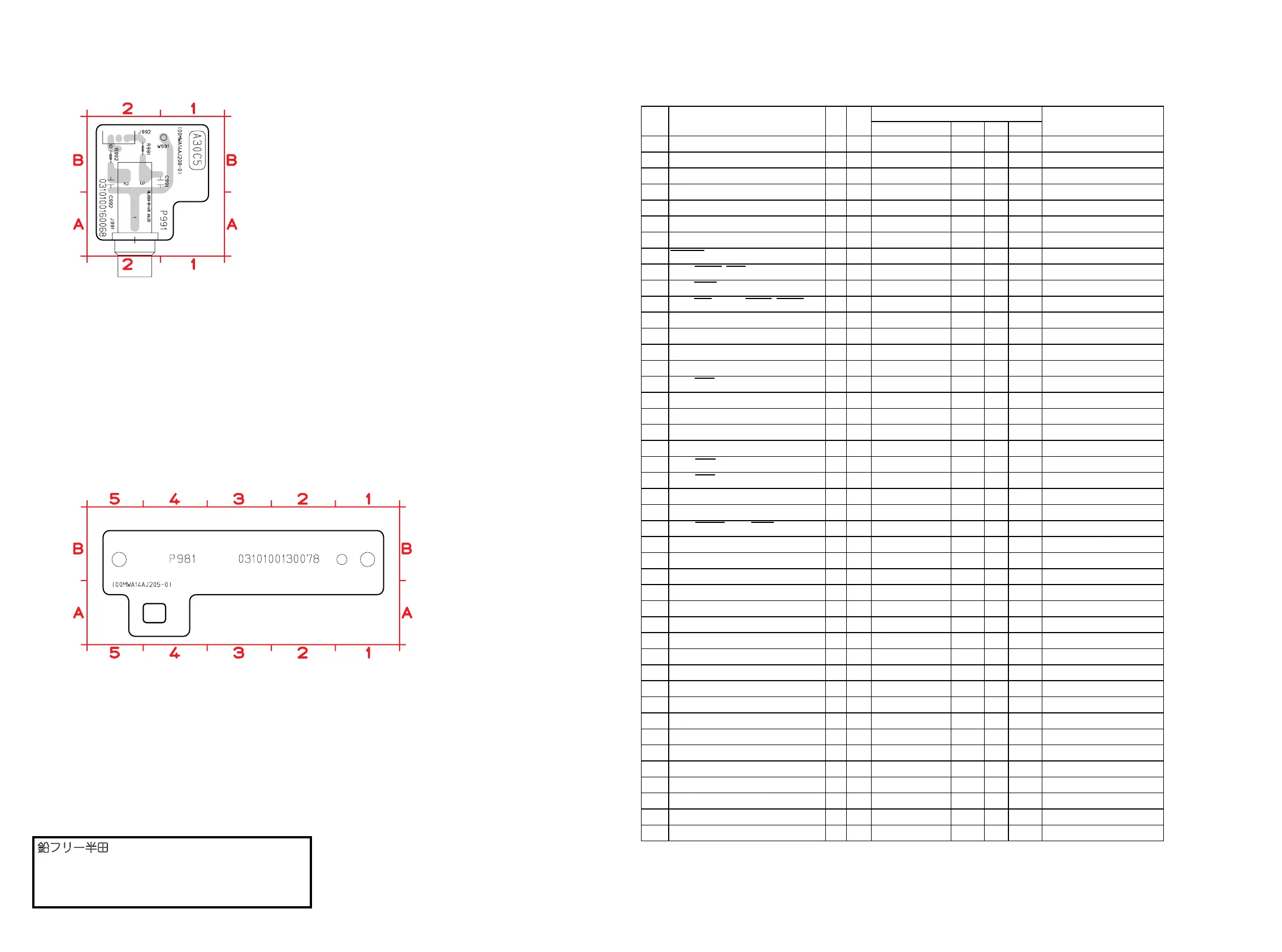

9. MICROPROCESSOR AND IC DATA
C991 B2
C992 B2
J991 A2
J992 B2
R991 B2
R992 B2
W991 B1
P991
Pin
No.
Port name I/O use
Port Setting
Note
Name Act. Init. STBY
1 VSS - - VSS - - - 0 V
2 XIN I I - - - 8M Clock in
3 XOUT O O - - - 8M Clock out
4 TEST I I H L L L->H : PROM Mode
5 VDD - - VDD - - -
6 P21 (XTIN) I/O I PROTECT_1 L H H DC Vol/Over Current
7 P22 (XTOUT) I/O I PROTECT_2 L H H Vol. Abnormal Detect
8 RESET I/O I L - H u-com Reset port
9 P20 (STOP/INT5) I/O I P_OFF L H L Detect Power Off
10 P00 (INT0) I/O O SPK L H H Spk Relay ON
11 P01 (TC4/PD04/PPG4/PWM4) I/O O RC-5_OUT L H H RC-5 Output
12 P02 (RXD) I/O O VOL_UP L H H Volume up
13 P03 (TXD) I/O O VOL_DOWN L H H Volume down
14 P04 (SO) I/O O DI - L L Data (LC78212)
15 P05 (SI) I/O O P_ON L H H Primary Relay ON
16 P06 (SCK) I/O O CLK - - L Clock (LC78212)
17 P07 (INT4) I/O O CE H L L CE (LC78212)
18 P17 I/O O IIC_CLOCK - L L I2C (EEPROM) (Pull up)
19 P16 I/O I/O IIC_DATA - L L I2C (EEPROM) (Pull up)
20 P15 (INT3) I/O I POWER_TACT L H H U ver. Power SW
21 P14 (PPG) I/O O REC1_MUTE L H L Not USE (Pull Up)
22 P13 (DVO) I/O O REC2_MUTE L H L Not USE (Pull Up)
23 P12 (INT/TC1) I/O I RC-5_IN L H H RC-5 Input
24 P11 (INT1)(BOOT2) I/O I/O Boot2/TXD - - - Communication (Pull Up)
25 P10 (PWM3/TC3/PD03)(BOOT1) I/O I/O Boot1/RXD - - - Communication (Pull Up)
26 P30 (AIN0) I/O I REC_SEL_1 - - - Rec out sel A/D
27 P31 (AIN1) I/O I M_B_DOWN L H H Main B Down
28 P32 (AIN2) I/O I ENC_1 L H H Input Sel. Rotary Enc.
29 P33 (AIN3) I/O I ENC_2 L H H Input Sel. Rotary Enc.
30 P34 (AIN4/STOP2) I/O I MODEL_SELE - - - PM7001:H/PM8001:L
31 P35 (AIN5/STOP3) I/O O KILL IR H L L RC-5 Kill
32 P36 (AIN6/STOP4) I/O O M_MUTE H L L Manual Mute
33 P37 (AIN7/STOP5) I/O I CODE_SEL L H L Code Sele. H : 16/L : ?
34 VAREF - - VAREF - - - A/D Reference
35 AVDD - - AVDD - - -
36 AVSS - - AVSS - - - 0 V
37 P40 I/O O LED_STANDBY L H L Standby LED
38 P41 I/O O LED_PHONO L H H Phono LED
39 P42 I/O O LED_CD L H H CD LED
40 P43 I/O O LED_TUNER L H H Tuner LED
41 P44 I/O O LED_AUX/DVD L H H AUX/DVD LED
42 P45 I/O O LED_REC1 L H H Rec 1 LED
43 P46 I/O O LED_REC2 L H H Rec 2 LED
44 P47 I/O O LED_MUTE L H H Mute LED
