5
4. WRITING MAIN MICROPROCESSOR (Q201)
PROCEDURE
Microprocessor needs writing software, when a
microprocessor (Q201) is replaced.
NECESSARY EQUIPMENT
• Windows PC (OS : Windows2000 or WindowsXP) with
Serial Port
• RS-232C Cable straight type
(9 Pin female - 9 Pin female)
• Connection JIG (90M-PM11S1JIG)
• Writing Tool and some files
(FlashProg.exe, etc... in TM86FH47pass folder)
• Writing data (PM7001_xxxx.h16)
NOTE: xx is a revision number.
WRITING PROCEDURE
Disconnect the mains cord from the unit.
Connect RS-232C on the connection JIG and Serial Port of
windows PC with RS-232C cable.
Connect FPC (upside contact) to the rear panel of the unit
from connection JIG.
Reconnect the mains cord to the unit.
Put the "TM86FH47pass" folder into anywhere on your PC’s
hard disc.
メインマイコン Q201 を交換したときは、Q201 へプログラム
を書き込む必要があります。下記手順に従って書き込みをして
ください。
必要機器
• Windows PC (OS : Windows2000 または WindowsXP) で
Serial ポートのあるもの
• RS-232C ストレートケーブル (9Pin メス -9Pin メス )
•
接続冶具 (90M-PM11S1JIG)
•
書き込み用ソフトウェア一式
(M86FH47pass フォルダ内 FlashProg.exe 、他 )
•
書き込み用データ (PM7001_xxxx.h16)
書き込み手順
本機の電源ケーブルを抜きます。
Windows PC の Serial Port と接続冶具を RS-232C ケーブル
で接続します。
本機のリアパネルに接続冶具の
FPC をコンタクト面を上にし
て差し込みます。
本機の電源ケーブルを差し込みます。
TM86FH47pass フォルダを Windows PC の任意のフォルダに
コピーします。

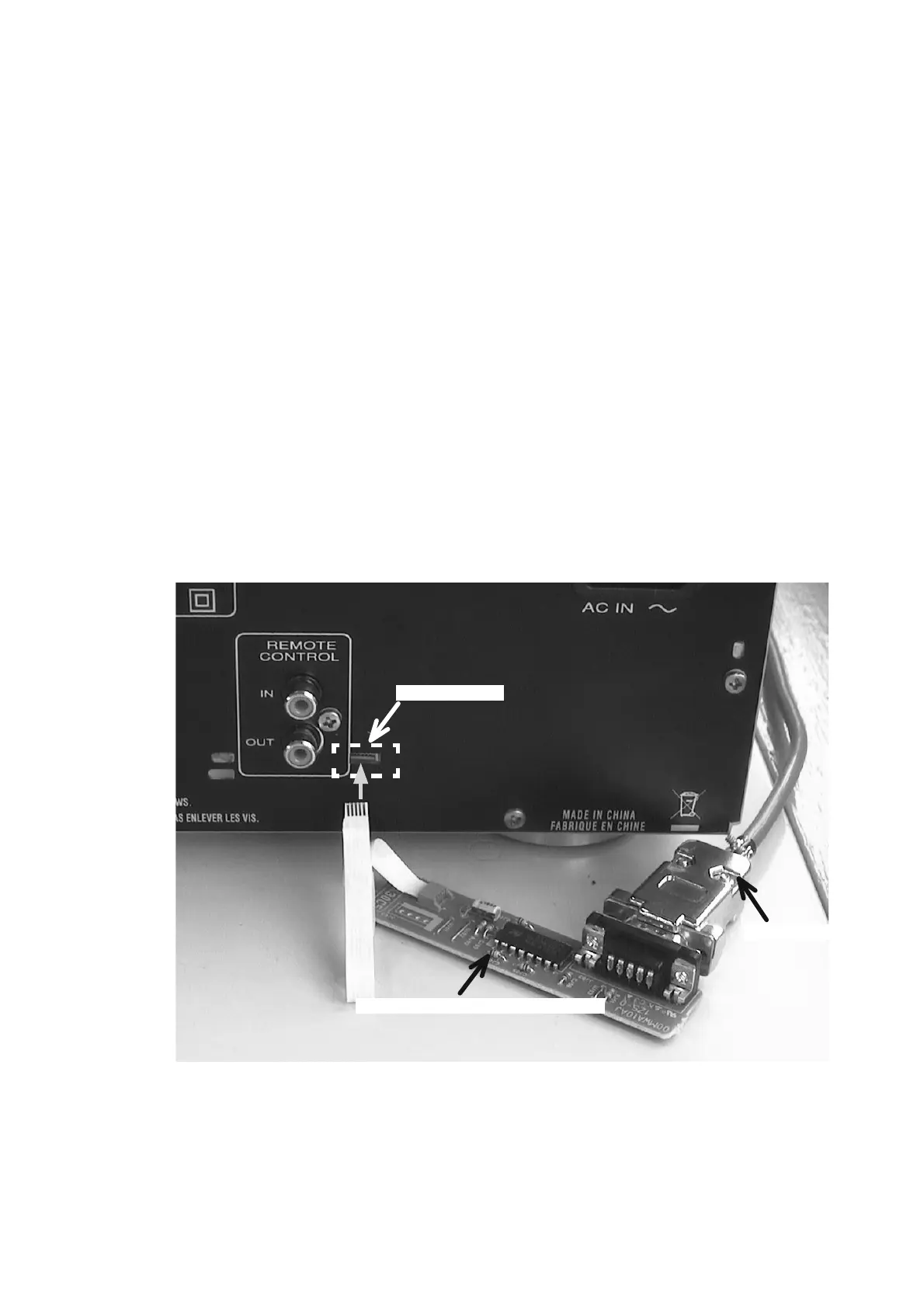

Connection JIG (90M-PM11S1JIG)
RS-232C Cable
INSERT POINT
To Next Page
