NOM ET FONCTION DES PIÈCES
q Prises d
’
entrée PHONO
Ces prises servent au raccordement sur un lecteur
de cassette analogique. Il est possible de se servir
de cartouches MM.
w Borne PHONO GND
Reliez le conducteur de terre sortant d
’
un lecteur de
cassette analogique.
e Prises PRE OUT
Ces prises permettent le raccordement via les
prises d
’
entrée d
’
un autre amplificateur principal
ou d
’
un caisson de basse ac
tif. Ces prises ne
peuvent pas être utilisées en mode Amplificateur de
puissance en direct (Power Amp Direct).
r Prises POWER AMP DIRECT IN
Ces prises sont utilisées comme prises d
’
entrée
quand vous utilisez cet appareil comme un
amplificateur de puissance en mode Amplificateur
de puissance en direct (Power Amp Direct). Si vous
utilisez un autre préamplificateur, branchez-le à ces
prises. À ce moment
-là, il n
’
est pas possible de
régler le volume en tournant le bouton VOLUME.
t Bornes de sortie SPEAKERS
SYSTEM A et B
Il est vous est possible de raccorder les deux
systèmes de hauts-parleurs SYSTEM A et SYSTEM
B. Vous pouvez mettre la sortie de haut-parleurs sur
la position ON/OFF grâce au bouton SPEAKERS sur
le panneau avant.
y Prise femelle AC IN
Reliez le fil électrique AC fourni à cette prise et au
secteur électrique.
u Prises REMOTE CONTROL
Ces prises permettent le branchement d
’
autres
périphériques Marantz comme un lecteur de CD ou
un lecteur de DVD qui se servent d
’
un connecteur
de télécommande (prise D.BUS).
Vous pouvez utiliser la télécommande fournie avec
l
’
appareil pour contrôler le système.
Pour plus de détails, consultez la page 11.
i Prises de sortie RECORDER 1/
RECORDER 2
Ces prises servent à relier les prises femelles
d
’
enregistrement d
’
un enregistreur CD-R, d
’
un
lecteur MD, d
’
un lecteur de cassettes, etc.
o Prises femelles RECORDER 1/
RECORDER 2
Ces prises servent à relier les fiches de sortie d
’
un
lecteur CDR, d
’
un lecteur MD, d
’
un lecteur de
cassettes, etc.
!0 Prises femelles AUX/DVD
Ces prises permettent d
’
effectuer le branchement
aux prises de sortie d
’
un lecteur DVD ou autr
e
composant audio.
!1 Prises femelles TUNER
Ces prises permettent d
’
effectuer le branchement
aux prises de sortie d
’
un tuner ou autre composant
audio.
!2 Prises femelles CD
Ces prises servent à relier l
’
appareil aux prises
de sortie d
’
un lecteur de CD ou de périphériques
semblables.

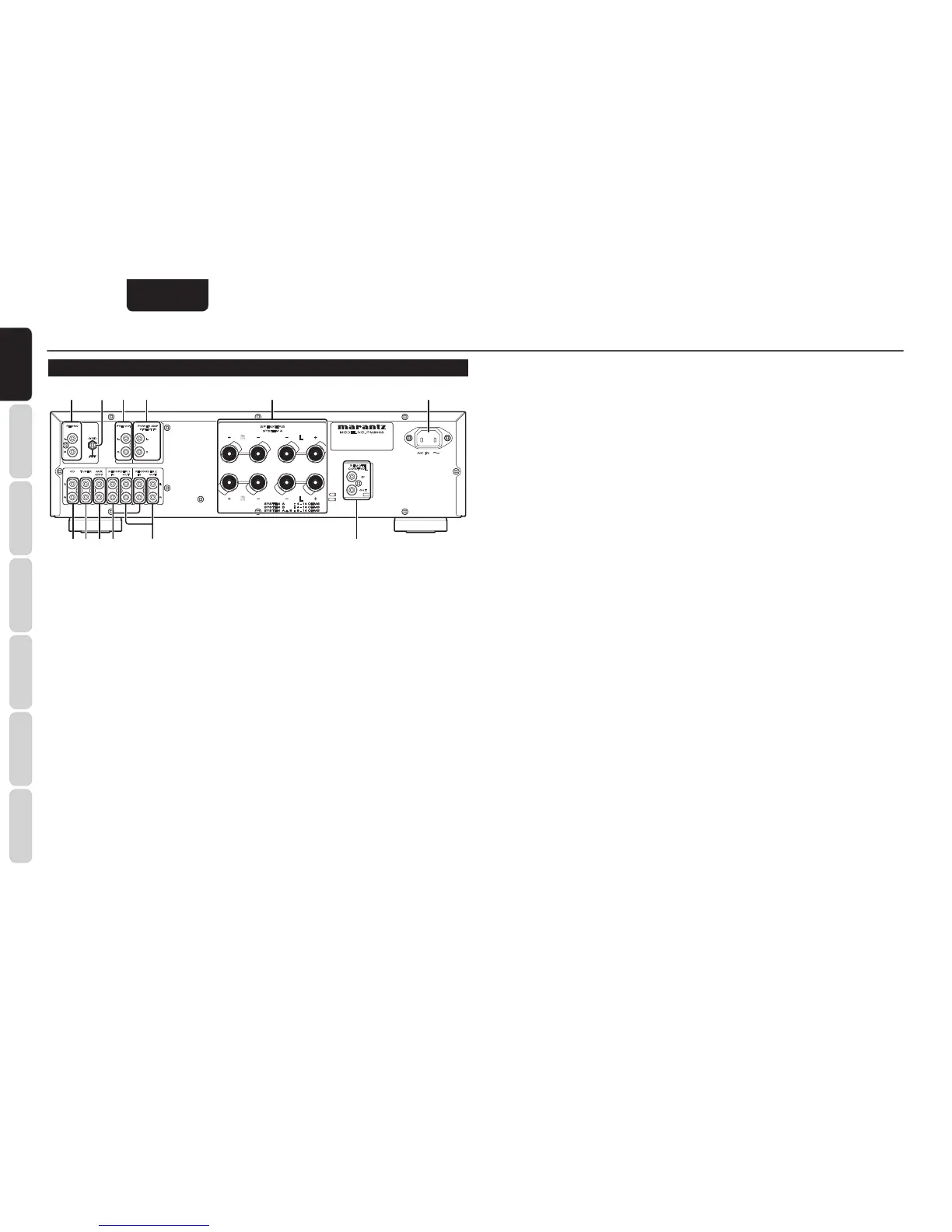

PANNEAU ARRIÈRE
