8
NOM ET FONCTION
DES PIÈCES
BRANCHEMENTS
ESSENTIELS
UTILISATION
COURANTE
BRANCHEMENTS
SUPPLÉMENTAIRES
OPÉRATIONS DE LA
TÉLÉCOMMANDE
DÉPANNAGE DIVERS
BRANCHEMENTS
ESSENTIELS
FRANÇAIS
Remarques:
•Pouréviterdesdommagesauxcircuits,nelaissez
pasles ls dénudés des enceintesse toucher ou
entreren contact avec une partie métallique de
l’appareil.
• Netouchezpaslesbornes desenceinteslorsque
l’appareilestsoustension.Cecipeutcauserdes
chocsélectriques.
•Assurez-vous de connecter correctement les
câblespositifsetnégatifspourlesenceintes.S’ils
ne sont pas connectés proprement, laphase de
signalsera inverséeet laqualitédu signal sera
affectée.
CABLAGE DES ENCEINTES
• Dénudez le câble du haut-parleur comme illustré
ci-dessous.
Environ 1 cm
Coupez l
’
isolant
du câble.
Retirez la partie
découpée.
Tordez les
conducteurs.
• Câblage avec le câble d
’
enceinte.
Tournez dans le
sens antihoraire
pour desserrer.
Insérez le
conducteur du
câble.
Tournez dans
le sens horaire
pour serrer.
BRANCHEMENTS ESSENTIELS
• Réglez le bouton SPEAKERS du panneau avant sur la position A ou A+B.

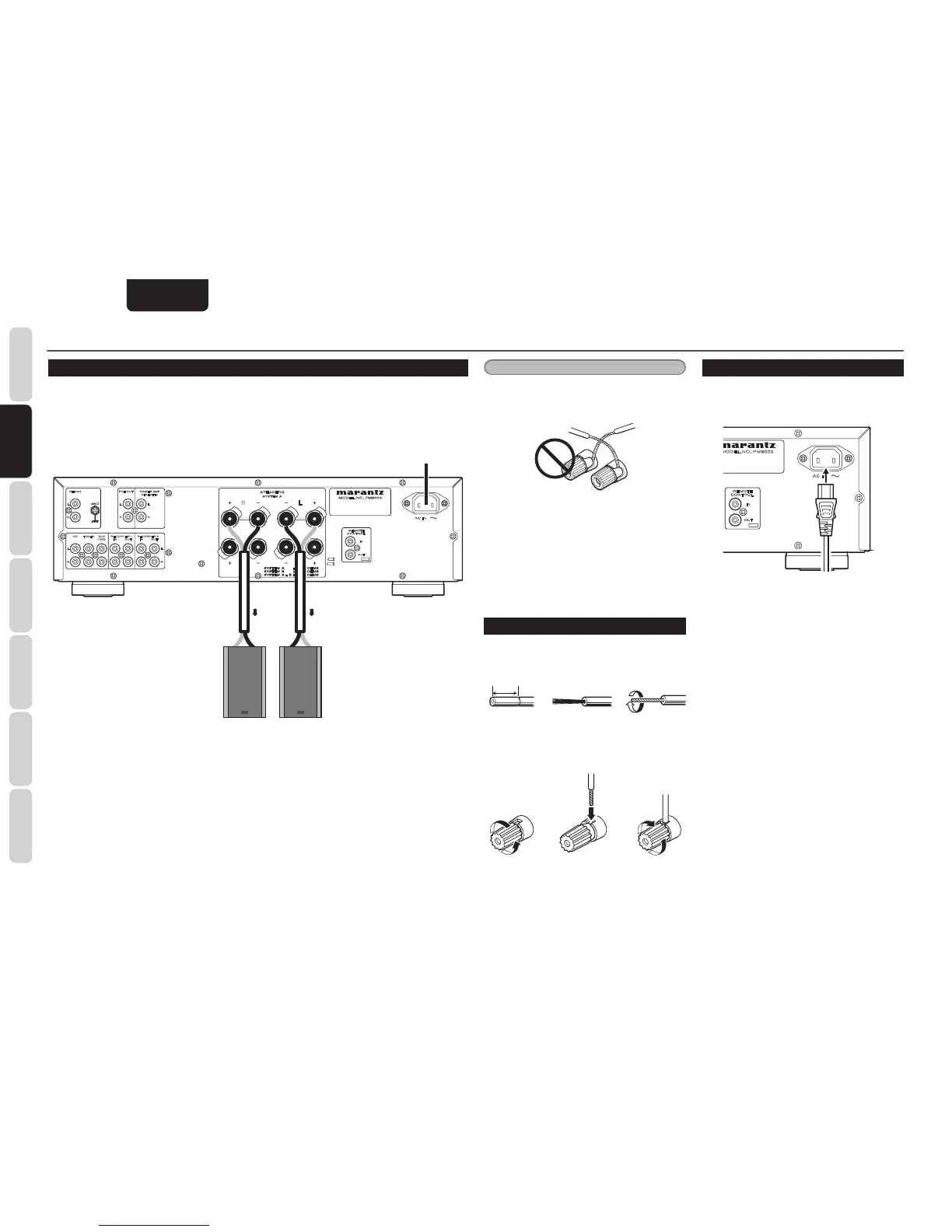

BRANCHER LES ENCEINTES
Vos enceintes doivent satisfaire aux conditions ci-dessous. Si ce n
’
est pas le cas, le circuit protecteur de
cet appareil se mettra en marche, afin d
’
éviter qu
’
il ne se mette à fonctionner tout seul. Dans certains cas,
l
’
amplificateur et les haut-parleurs peuvent être endommagés.
• Pour 1 jeu de haut-parleurs, leur impédance totale doit être égale ou supérieure à 4Ω.
• Pour 2 j
eux de haut-parleurs, leur impédance totale doit être égale ou supérieure à 8Ω.
BRANCHER LE FIL ÉLECTRIQUE CA
1. Insérez le fil électrique CA fourni dans
la prise IN CA sur le panneau arrière de
l
’
appareil principal.
