CONEXIONES BÁSICAS

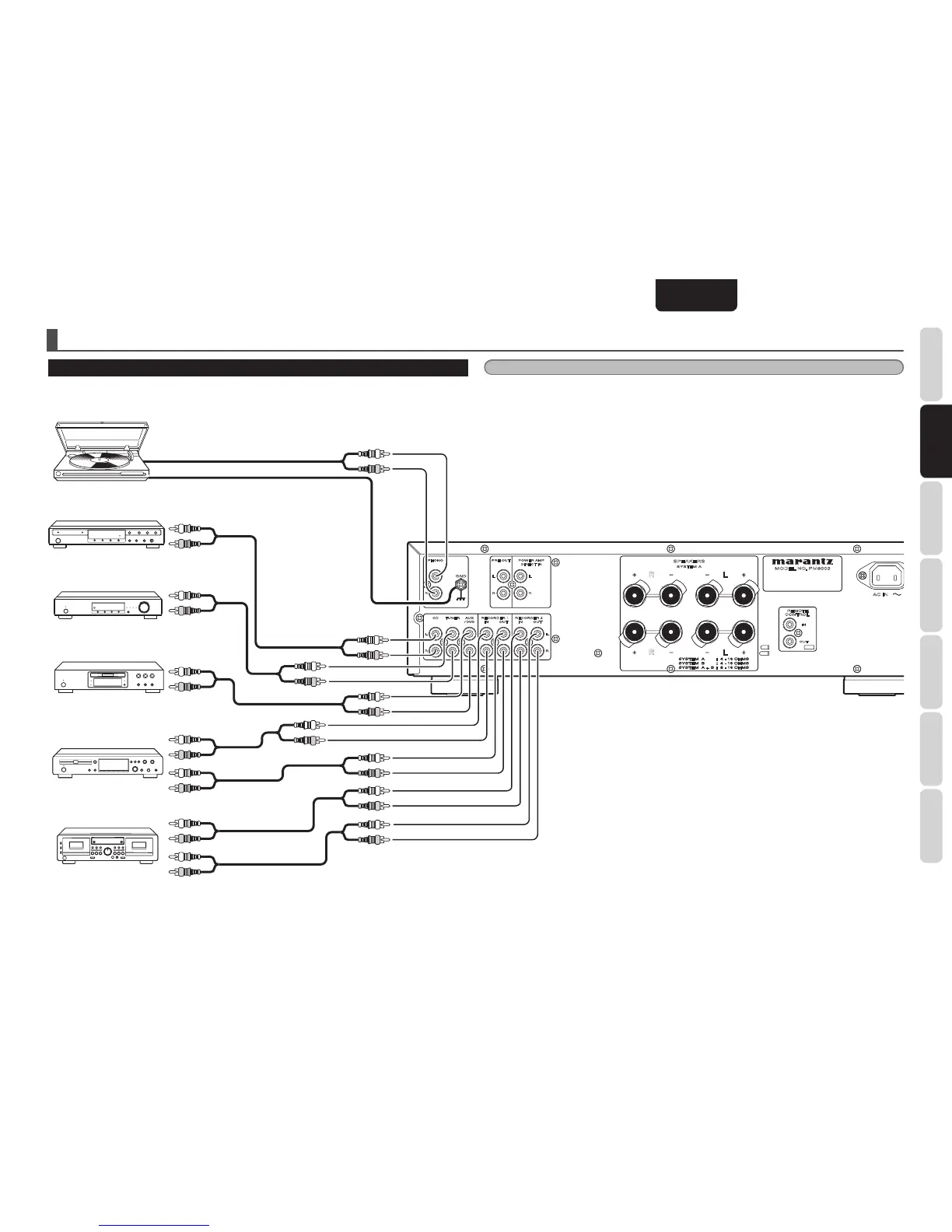

CONEXIÓN DE COMPONENTES DE AUDIO
R
SPEAKERS
SYSTEM A
L
L
R
GND
CD AUX
/ DVD
TUNER
OUTIN
RECORDER 1
OUTIN
RECORDER 2
R
L
L
R
PHONO
AC IN
OUT
IN
REMOTE
CONTROL
R L
R
L
POWER AMP
DIRECT IN
PRE OUT
R
L
MODEL NO. PM8003
Reproductor de discos
Sintonizador
Reproductor de DVD
CD-R, etc.
MD o platina de casete, etc.
A conectores de salida de
línea (LINE OUT)
A conectores de
salida de línea
(LINE OUT)
A conectores de
salida de línea
(LINE OUT)
A conectores de
salida de línea
(LINE OUT)
A conectores de entrada de línea (LINE IN)
A conectores de salida de línea (LINE OUT)
A conectores de entrada de línea (LINE IN)
Reproductor de CD
Advertencia:
•Noconectarelcabledealimentacióndeesteamplicadornideningunodelosotroscomponentesalacorriente
eléctricahastahaberrealizadotodaslasconexionesoportunas.
•Asegurarse de que los enchufes de los cables de conexión están bien conectados. Si no se enchufan
correctamente,podríanprovocarruidos.
• ConectarloscablescorrectamentealoscanalesL(izquierdo)yR(derecho).
• Asegurarsedeconectarcorrectamentelaentradaylasalida.
•Consultartambiénelmanualdeinstruccionesdeloscomponentesparagarantizarquelaconexióndelequipo
escorrecta.
