Marantz PM8003 Guía Del Usuario

8
NOMBRE Y FUNCIONES
DE LAS PIEZAS
CONEXIONES
BÁSICAS
OPERACIÓN
BÁSICA
CONEXIONES
AVANZADAS
OPERACIÓN DEL
MANDO A DISTANCIA
CÓMO SOLUCIONAR
PROBLEMAS
OTROS
CONEXIONES
BÁSICAS
ESPAÑOL
Notas:
•Paraevitarquese dañenlos circuitos,nodejar
queloscablespeladosdelaltavozsetoquenentre
síynodejarquetoquenningunapartemetálica
deestaunidad.
•No tocar los terminales del altavoz cuando
esté encendido. Podría recibir una descarga
eléctrica.
• Asegurarsedeconectarcorrectamenteloscables
positivoynegativodelaltavoz.Siseconectande
formaequivocada,lafasedeseñalseinvertiráy
lacalidaddelaseñalsedañará.
CABLEADO DE LOS ALTAVOCES
• Pelar la funda exterior del cable del altavoz como
se muestra aquí debajo.
Aprox. 1 cm
Cortar la funda
exterior del
cable.
Pelar el extremo
del cable.
Retorcer los
conductores.
• Cableado con el cable del altavoz.
Girar a la
izquierda para
aflojar.
Introducir el
conductor del
cable.
Girar a la
derecha para
apretar.

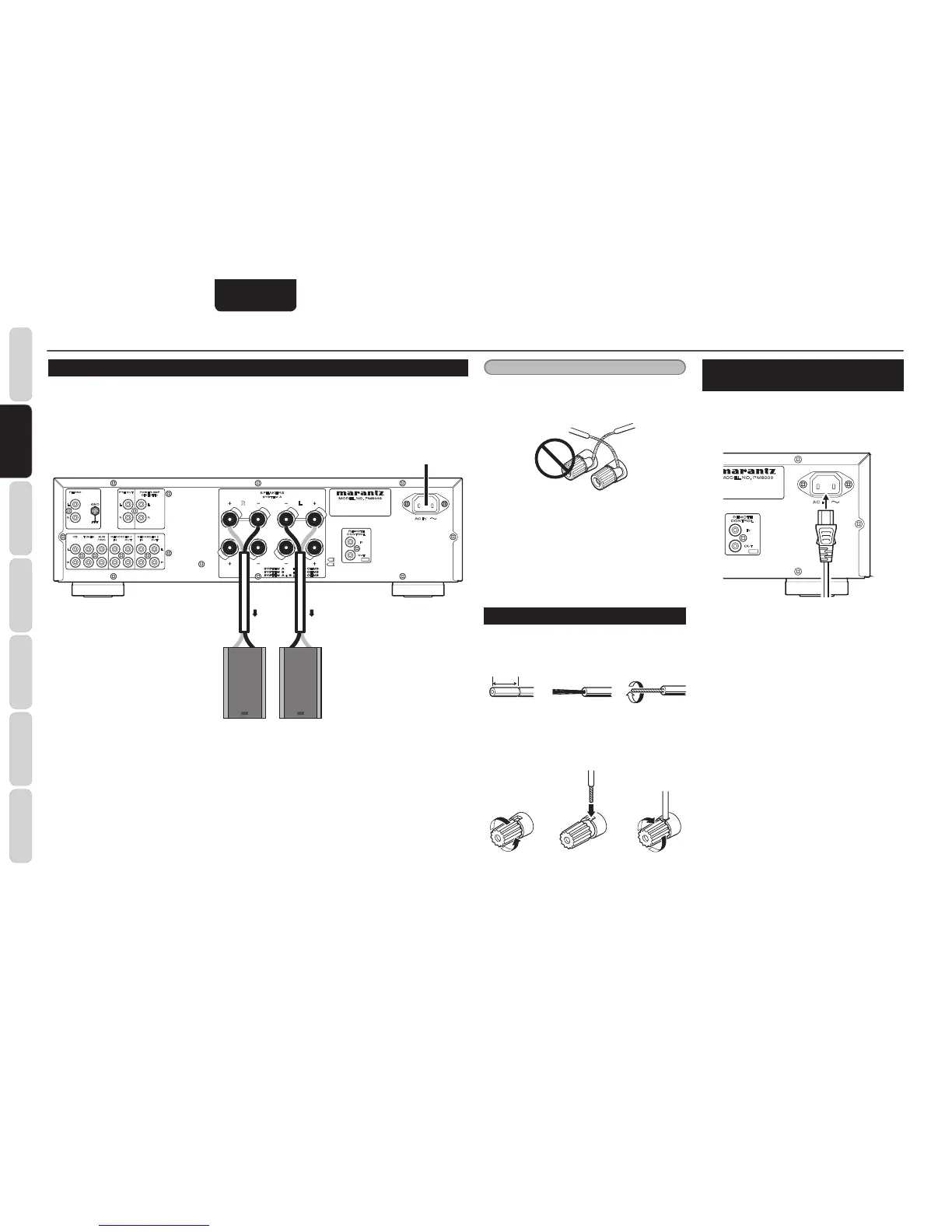

CONEXIONES BÁSICAS
• Coloque la perilla SPEAKERS del panel frontal en la posición A o A+B.
CONEXIÓN DE LOS SISTEMAS DE PARLANTES
Su sistema de parlantes debe satisfacer las siguientes condiciones. Si no lo hace, este circuito de protección
de la unidad se activará, con lo que evitará la reproducción correcta. En algunos casos, el amplificador y los
parlantes pueden llegar a dañarse.
• Si se utiliza un solo juego de parlantes, la impedancia total de parlantes debe ser 4Ω o mayor.
• Si se uti
lizan dos juegos de parlantes, la impedancia total de parlantes debe ser 8Ω o mayor.
CONEXIÓN DE UN CABLE DE
ALIMENTACIÓN CA
1. Enchufe el cable de alimentación CA
suministrado al tomacorriente de entrada
CA en el panel posterior de la unidad
principal.
AC IN
OUT
IN
REMOTE
CONTROL
M
ODEL NO. PM8003
2. Enchufe el cable de alimentación en un
tomacorriente CA.
R
SPEAKERS
SYSTEM A
L
L
R
GND
CD AUX
/ DVD
TUNER
OUTIN
RECORDER 1
OUTIN
RECORDER 2
R
L
L
R
PHONO
AC IN
OUT
IN
REMOTE
CONTROL
R L
R
L
POWER AMP
DIRECT IN
PRE OUT
R
L
MODEL NO. PM8003
A tomacorriente
Parlante de
canal izquierdo
(R CH)
Parlante de
canal derecho
(L CH)
