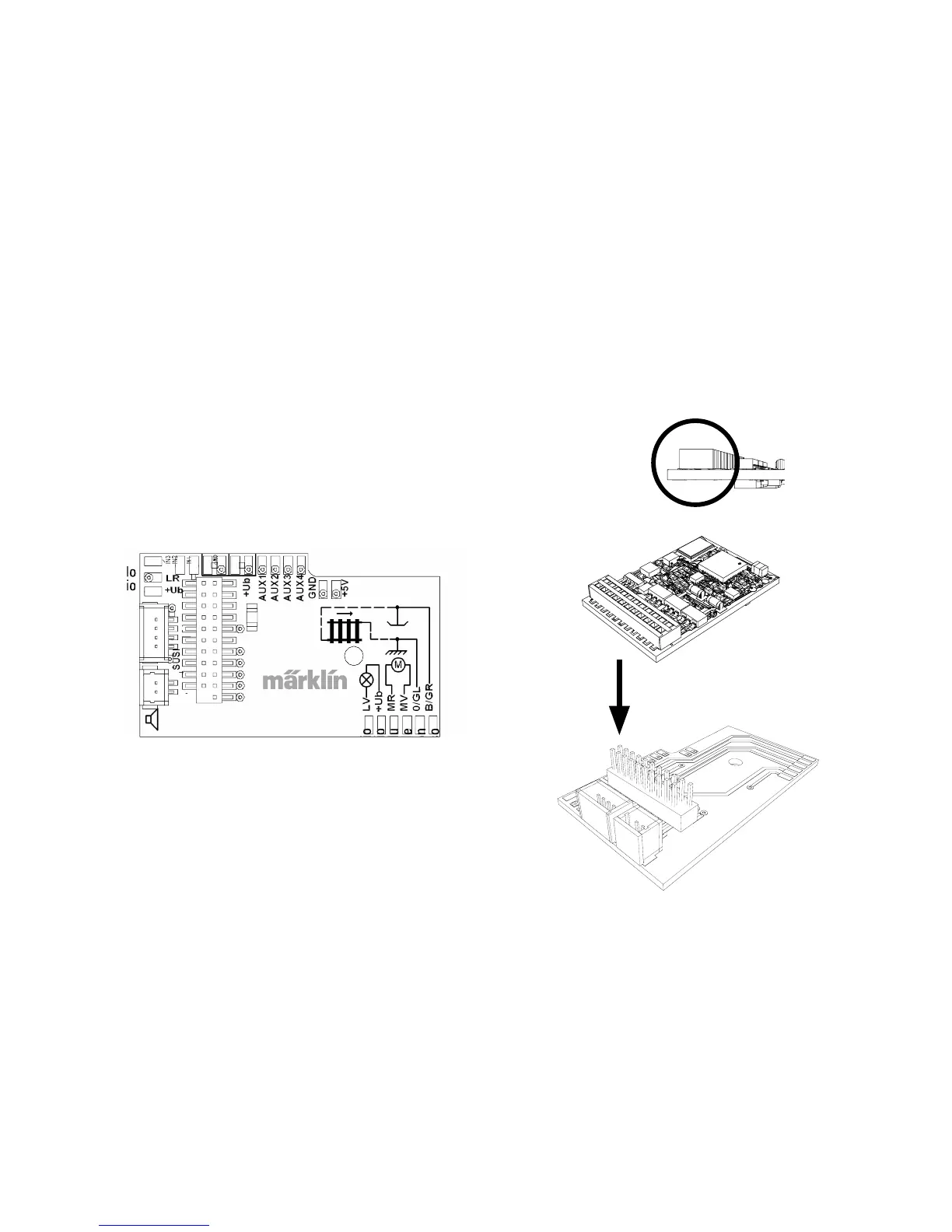

Fissate con vite la piastra di supporto, saldate i cavetti in
corrispondenza alle connessioni di motore, pattino ed eventuali
funzioni.
I colori dei cavetti corrispondono alla unifi cazione Märklin, Per
una tavola di confronto con NEM si veda la tabella.
Quandol’illuminazioneavvieneconilconduttorediritornoattra-
verso la massa del rotabile, si può parzialmente pervenire a un
tremoliodell’illuminazione.Qualoraquestononsiadesiderato,
l’illuminazionedevevenireisolata.Noiconsigliamodisostituire
la lampadina con lo zoccolo ad innesto 604180 e la lampadina
610080. Il conduttore di ritorno viene allora collegato al cavetto
arancio.
arancio arancio marrón/rosso marrón/verde marrón/giallo marrón/bianco
giallo
arancio
grigio
arancio
blu
verde
marrón
rosso
giallo
arancio
grigio
arancio
blu
verde
marrón
rosso
verde
blu
arancio
grigio
rosso
marrón
Innestare il Decoder, si presti attenzione al corretto montaggio.
Sottoporre il modello a un collaudo sul binario di programmazi-
one ancora senza mantello. Quando il Decoder funziona senza
inconvenienti, il mantello può venire montato.
!
Interfaccia SUSI
