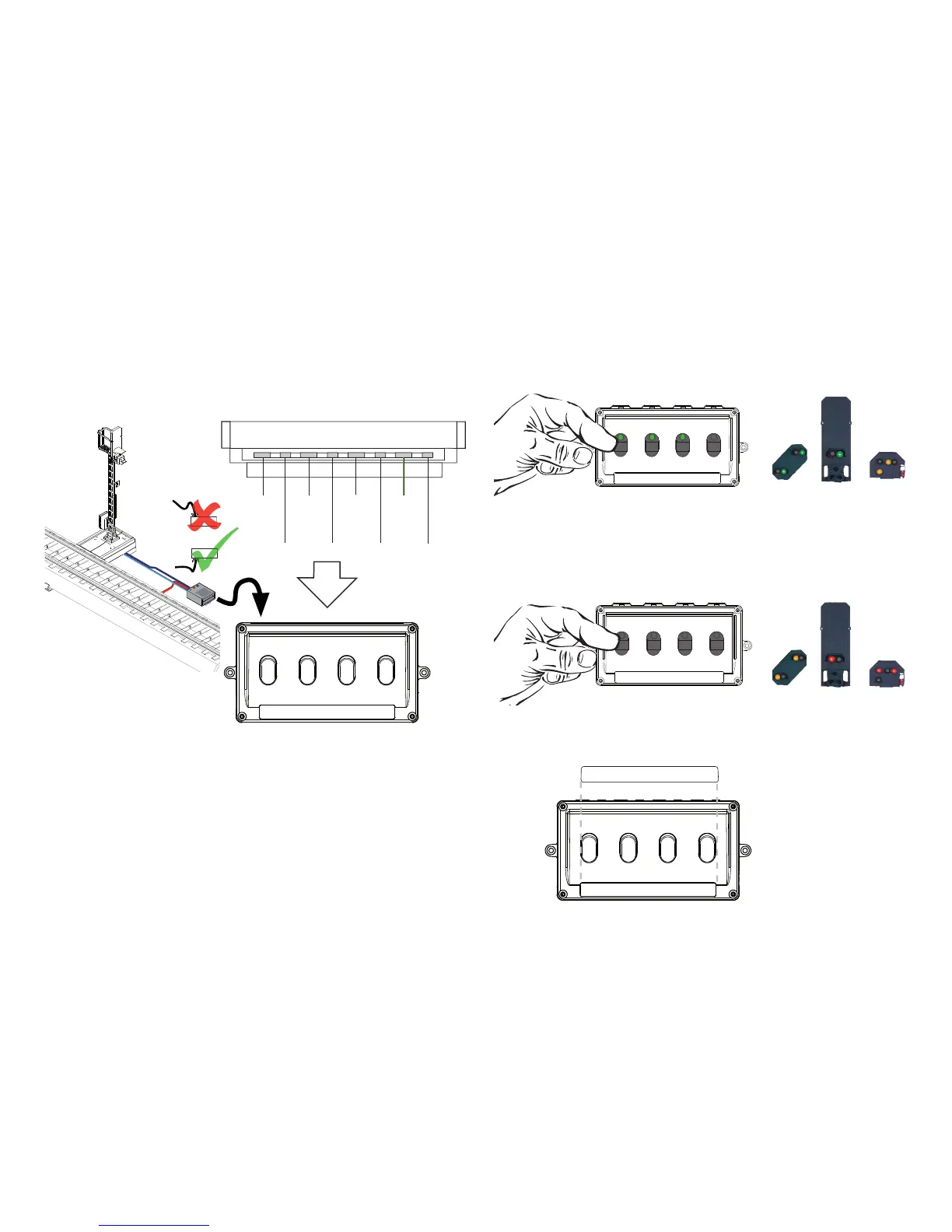

6. Raccordement des signaux
Enchezleconnecteurà3pôlesdusignal(74391/74371)
dans la prise à 3 pôles située au dos du pupitre de commu-
tation.
74391
74371
74391
74371
74391
74371
74391
74371
74380
74380
74380
74380





















Si vous utilisez le signal d’avertissement 74380 pour le signal
d’arrêt74391,enchezleconnecteurà2pôlesdusignal
d’avertissement dans la prise à 2 pôles située sur le pupitre
justeàcôtédelaconnexiondusignald’arrêt.
7. Commutation des signaux
Pour commuter un signal, appuyez sur la touche correspon-
dante. La diode luminescente verte sur la touche du pupitre
indique le signal «Voie libre» .
Si aucune diode ne s’allume sur la touche du pupitre, le
signalindique«Arrêt».
Si toutes les fonctions répondent correctement, les étiquet-
tesfourniespeuventêtrecolléessurlepupitreet
Positiondesignal74380•74391•74371
72751
72751
74391
74371
74391
74371
74391
74371
74391
74371
74380
74380
74380
74380
Positiondesignal74380•74391•74371
