marklin 72751 - Signaal Aansluiten; Signaal Schakelen

18

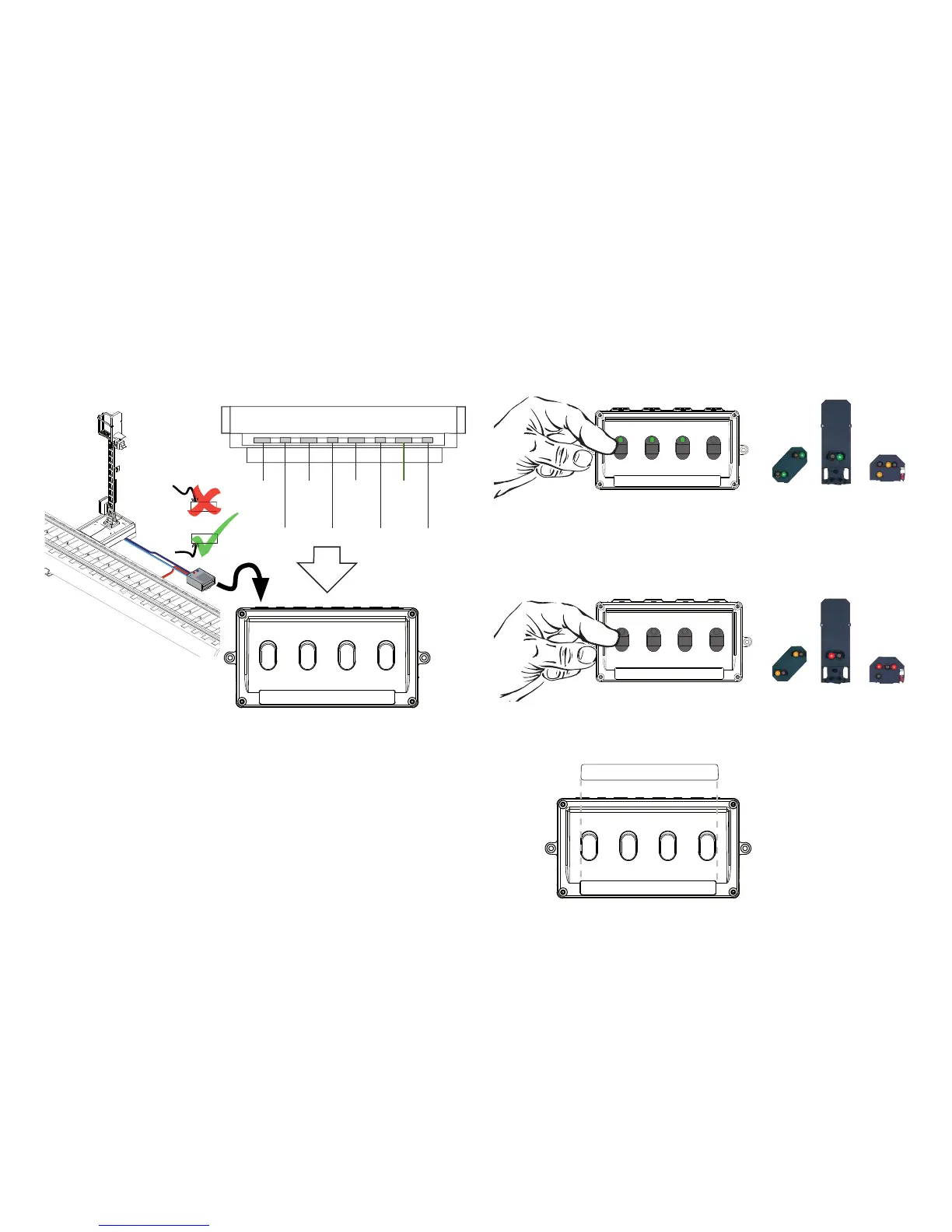

6. Signaal aansluiten
Steekde3-poligecontactdoosvanhetsignaal(74391/74371)
op het 3-polige contact aan de achterkant van de schakel-
tafel.
Als u het voorsignaal 74380 bij het hoofdsignaal 74391
gebruikt, wordt het voorsignaal met zijn 2-polige contact-
doos op het 2-polige contact onmiddellijk naast de aanslu-
iting van het hoofdsignaal op de schakeltafel gestoken.
74391
74371
74391
74371
74391
74371
74391
74371
74380
74380
74380
74380





















7. Signaal schakelen
Door op de knop te drukken, wordt het signaal overeen-
komstig geschakeld. Als de groene lichtdiode aan de knop
van de schakeltafel brandt, geeft die het signaal “rijden“.
Als er aan de knop op de schakeltafel geen lichtdiode
brandt, geeft die het signaal “stop“..
Als alle functies in orde zijn, dan kan het bijgevoegde etiket
op de schakeltafel worden gekleefd en onmiddellijk
Seinbeeld 74380•74391•74371
Seinbeeld 74380•74391•7437172751
72751
74391
74371
74391
74371
74391
74371
74391
74371
74380
74380
74380
74380
