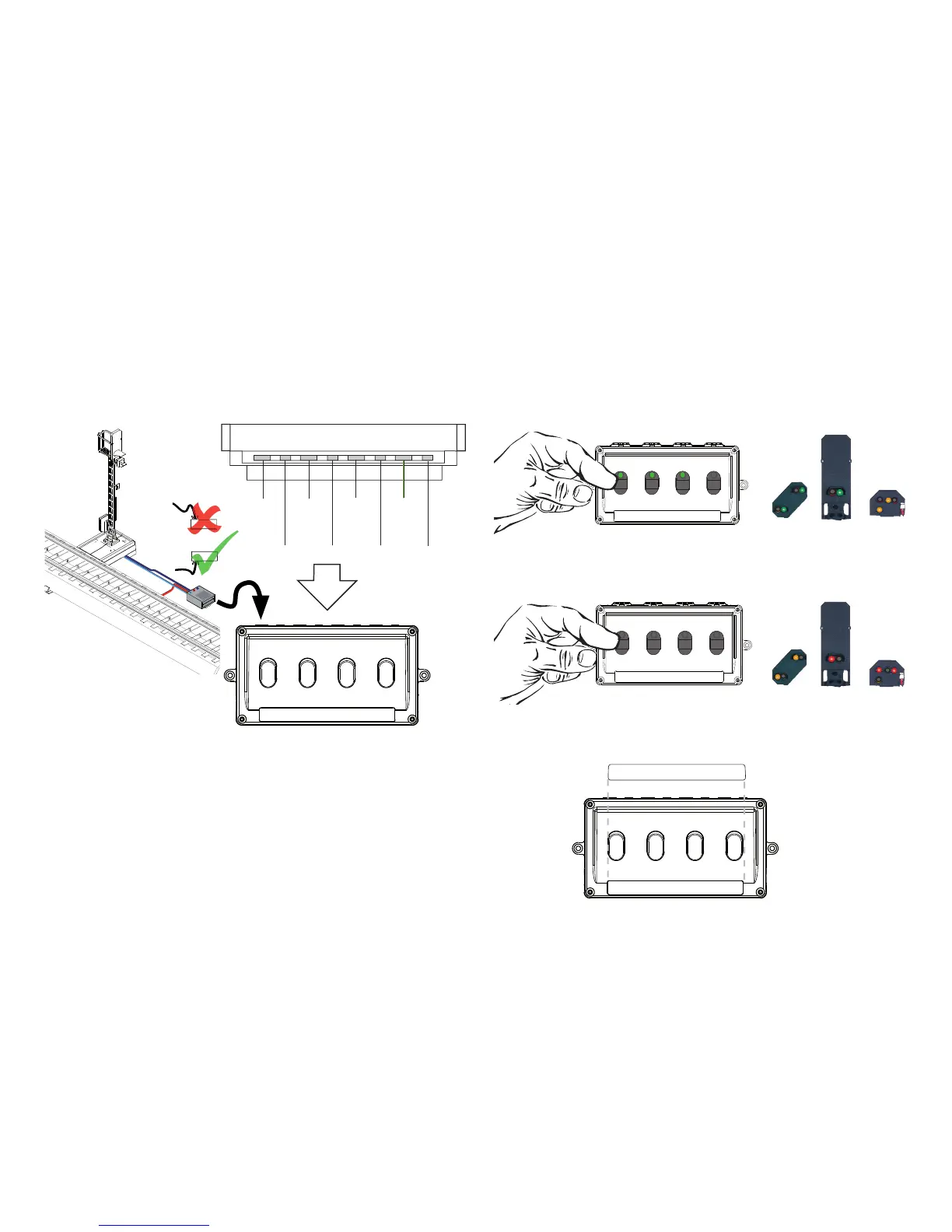

6. Collegamento del segnale
Innestarelapresaa3polidelsegnale(74391/74371)sulcon-
tatto a 3 poli sul lato posteriore del quadro di commutazione.
74391
74371
74391
74371
74391
74371
74391
74371
74380
74380
74380
74380





















Se Voi impiegate il segnale di preavviso 74380 per il segnale
principale 74391, tale segnale di preavviso viene innestato
nel quadro di commutazione con la sua presa a 2 poli sul
contatto a 2 poli direttamente accanto alla connessione del
segnale principale.
7. Commutazione del segnale
Mediante una pressione del tasto il segnale viene com-
mutato in modo corrispondente. Se sul tasto sul quadro di
commutazione si illumina il diodo luminoso verde, il segnale
indica “via libera“.
Se sul tasto sul quadro di commutazione non si illumina
alcun diodo luminoso, il segnale indica „arresto“.
Quando tutte le funzioni sono in ordine, sul quadro di com-
mutazione può venire incollata l’acclusa etichetta e
Aspettidisegnale74380•74391•74371
72751
72751
74391
74371
74391
74371
74391
74371
74391
74371
74380
74380
74380
74380
Aspettidisegnale74380•74391•74371
