25
elettrica domestica. Innestare nuovamente l’alimentatore
“switching” da rete nella presa a innesto soltanto dopo
apprestamento di tutti i cablaggi.
• Innestarel’acclusocavettonellapresaa4poli(disinistra
oppure di destra, si veda la seguente Fig.1).
• Dopodiciò,innestarel’altraspinanellapresaa4poli
dellaStazioneBase194548(sivedalaseguenteFig.1).
! L’accluso cavetto non deve venire modifi cato.
Per il prolungamento del cavetto di collegamento deve ve-
nireimpiegatoilcavettodicollegamento71054(nonfaparte
del corredo di fornitura).

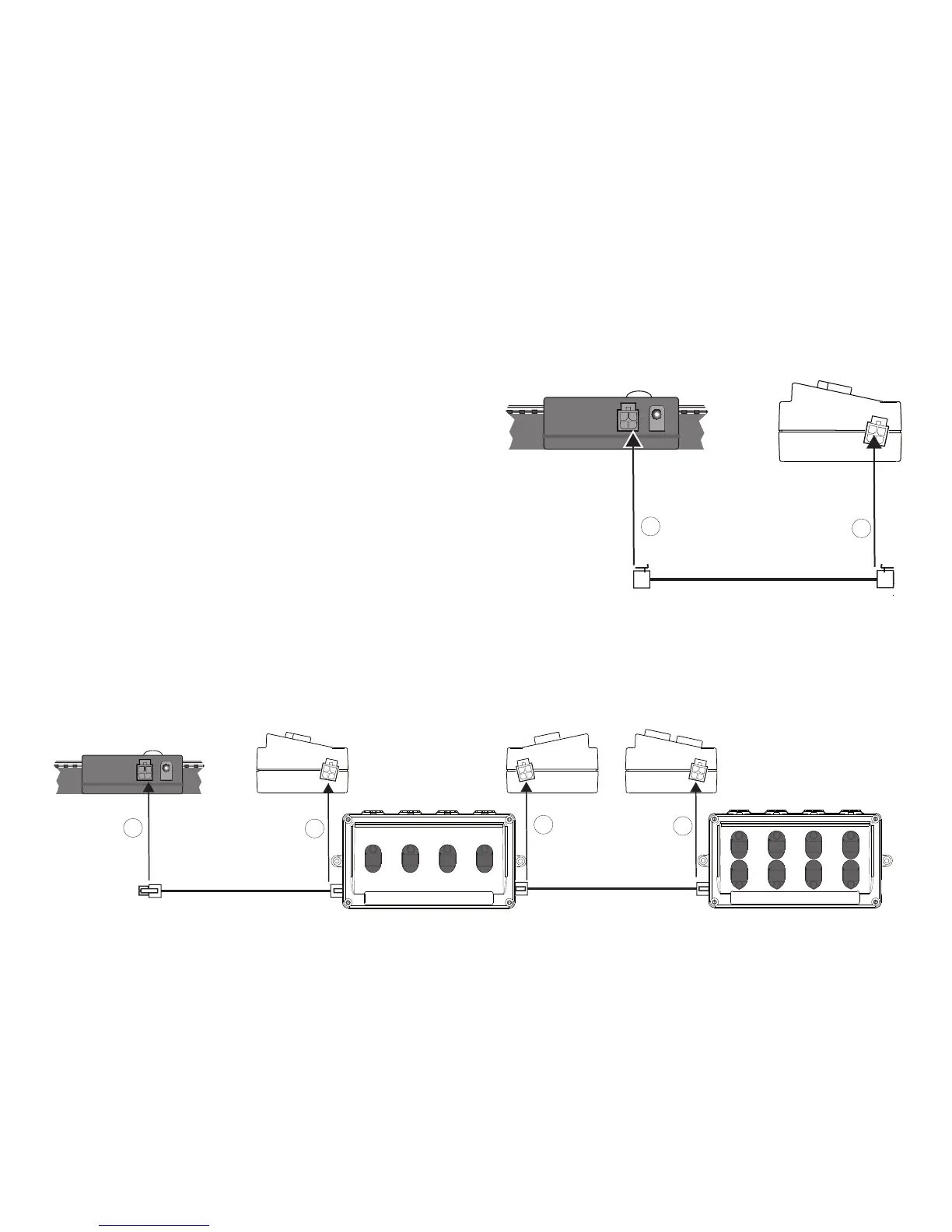

Fig.1
Fig.2
194548
72751
194548
72751 72752
È possibile collegare tale quadro di commutazione alla presa
a 4 poli libera di un preesistente quadro di commutazione
72751oppuredelquadrodicomando72752(sivedaFig.2).
1
1
2
2
3
4
