marklin 72751 - Conexión de la Señal; Maniobra de Señales

22

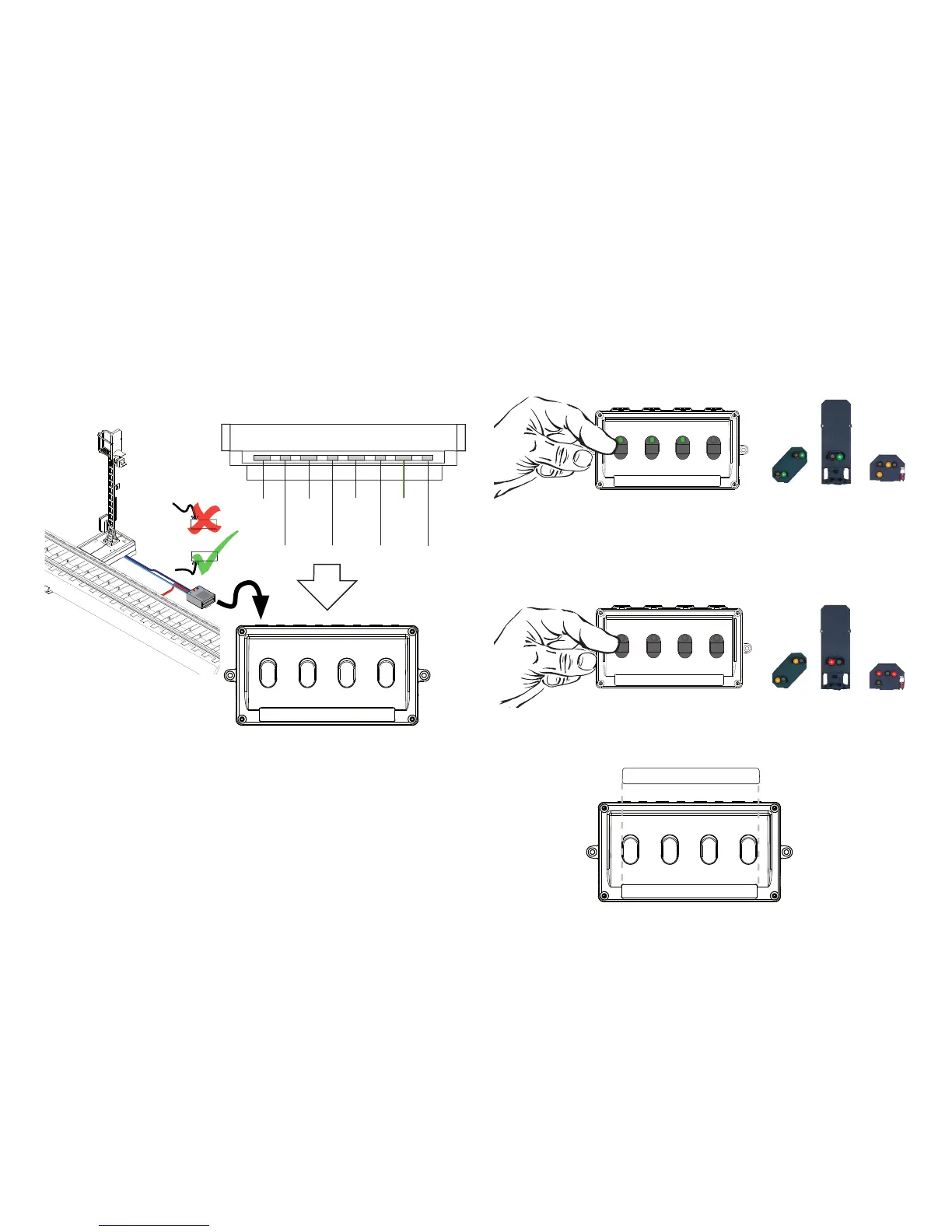

6. Conexión de la señal
Enchufar el conector hembra de 3 polos de la señal
(74391/74371)enelcontactode3polossituadoenlaparte
posterior del pupitre de conmutación de señales.
74391
74371
74391
74371
74391
74371
74391
74371
74380
74380
74380
74380





















Si utiliza la señal avanzada 74380 para la señal absoluta
74391,seenchufarálaseñalavanzadaconsuconectorhem-
bra de 2 polos en el contacto bipolar directamente junto a la
conexión de la señal absoluta en el pupitre de comunicación
de señales.
7. Maniobra de señales
La señal se maniobra de manera acorde pulsando la tecla.
SiestáencendidoelLEDverdedelatecladelpupitrede
conmutación de señales, la señal indica “Marcha”.
SinoestáencendidoningúnLEDdelateclaenelpupitrede
conmutación de señales, la señal muestra “Parada”.
Sitodaslasfuncionesestánencorrectoestado,esposible
pegar la etiqueta adjunta en el pupitre de
Posiciónseñal74380•74391•74371
72751
72751
74391
74371
74391
74371
74391
74371
74391
74371
74380
74380
74380
74380
Posiciónseñal74380•74391•74371
