6. Tilslutning af signal

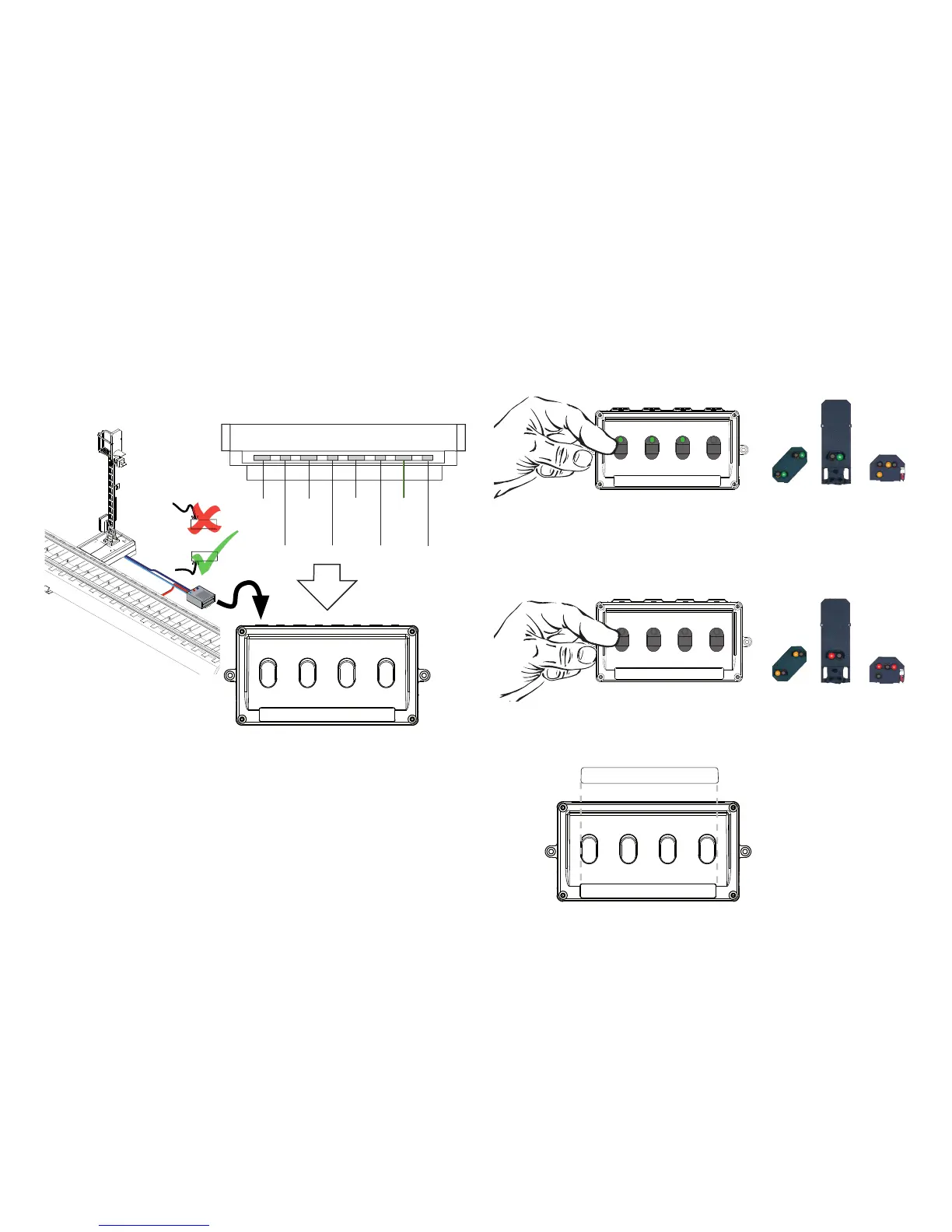

Det3-poledestikpåsignalet(74391/74371)stikkesindiden
3-polede kontakt på bagsiden af skiftekonsollen.
74391
74371
74391
74371
74391
74371
74391
74371
74380
74380
74380
74380





















Hvis forsignalet 74380 anvendes til hovedsignalet 74391,
stikkes forsignalet med dets 2-polede stik på den 2-polede
kontakt på skiftekonsollen direkte ved siden af af hovedsig-
nalets tilslutning.
7. Signal skiftes
Med tryk på knappen skiftes signalet. Hvis den grønne
lysdiode ved knappen på skiftekonsollen lyser,
viser signalet „Kørsel“.
Hvis ingen lysdiode lyser ved knappen på skiftekonsollen,
„Stop“.
Når alle funktioner er i orden, kan den vedlagte etiket
klæbes på skiftekonsollen og de passende betegnelser
Signalbillede74380•74391•74371
Signalbillede74380•74391•7437172751
