marklin 72751 - Signal Anschließen

6

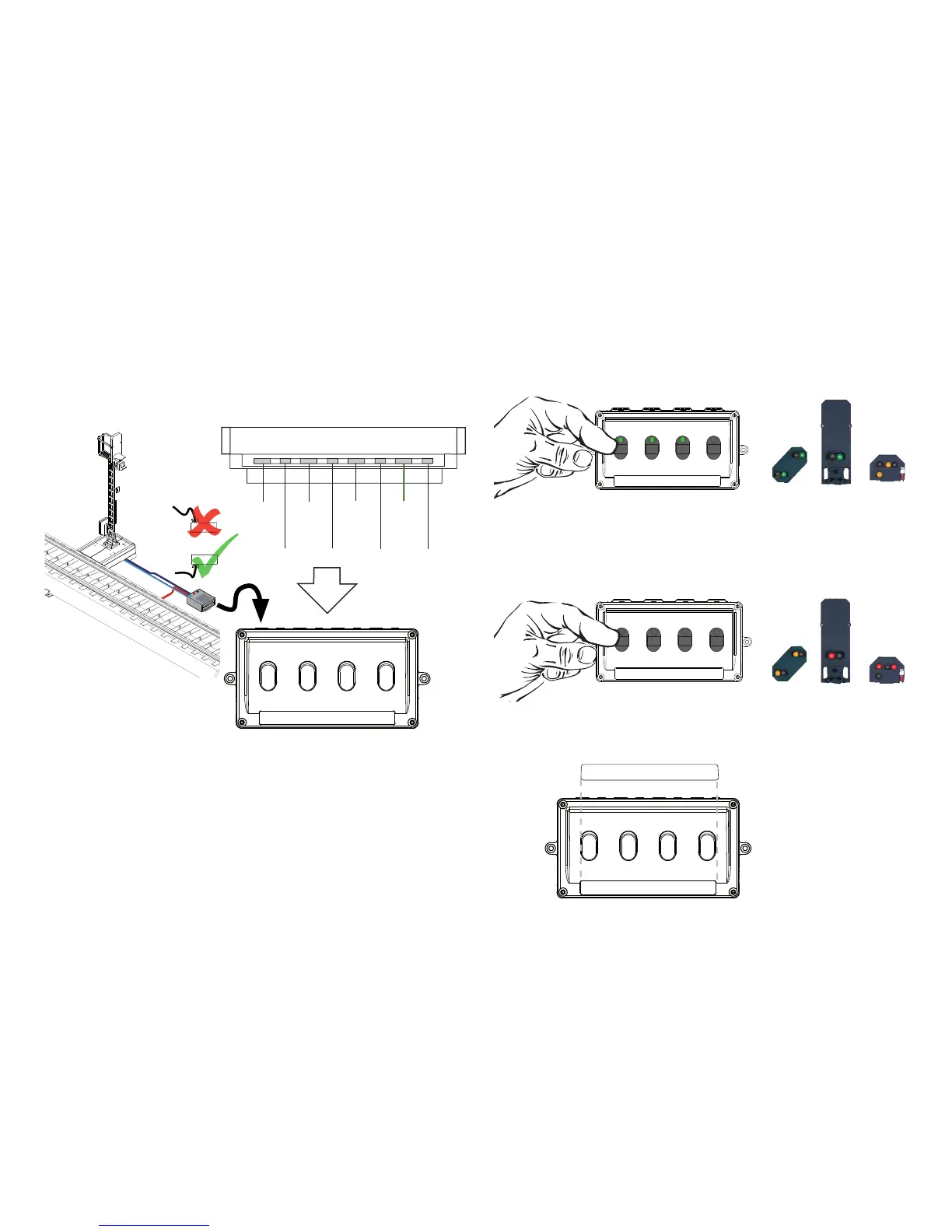

6. Signal anschließen
Die3-poligeBuchsedesSignales(74391/74371)aufden
3-poligenKontaktanderRückseitedesSchaltpultes
einstecken.
74391
74371
74391
74371
74391
74371
74391
74371
74380
74380
74380
74380





















Verwenden Sie das Vorsignal 74380 zum Hauptsignal 74391,
wird das Vorsignal mit seiner 2-poligen Buchse auf den 2-po-
ligen Kontakt direkt neben dem Anschluss des Hauptsignales
am Schaltpult gesteckt.
7. Signal schalten
DurchDrückenderTastewirddasSignalentsprechend
geschaltet.BrenntdiegrüneLeuchtdiodeanderTastedes
Schaltpultes, zeigt das Signal „Fahrt“.
Brennt an der Taste am Schaltpult keine Leuchtdiode, zeigt
das Signal „Halt“.
Sind alle Funktionen in Ordnung, kann das Schaltpult mit
beiliegendem Etikett beklebt und anschließend
Signalbild 74380•74391•74371
Signalbild 74380•74391•7437172751
72751
74391
74371
74391
74371
74391
74371
74391
74371
74380
74380
74380
74380
