Réglage de l’adresse sur le commutateur
Jusqu’à 4 aiguillages peuvent être raccordés au décodeur
d’aiguillage m83. L’adresse réglée est celle du premier
aiguillage. Les adresses de chaînage correspondantes sont
automatiquement attribuées aux 3 autres aiguillages.
Au total, 10 commutateurs différents sont raccordés au
commutateur DIP. L’adresse est paramétrée avec les com-
mutateurs 1 à 9.
Remarque : Avant de modifier les commutateurs DIP, le
décodeur doit être complètement hors tension, c’est-à-dire
que l’alimentation externe éventuellement raccordée doit
être coupée.
Le tableau en page 17 indique les positions des commuta-
teurs pour les adresses 1 à 160.
Réglage du mode de fonctionnement
Le réglage du mode de fonctionnement (MM ou DCC) est
assuré au moyen de l‘interrupteur 10.

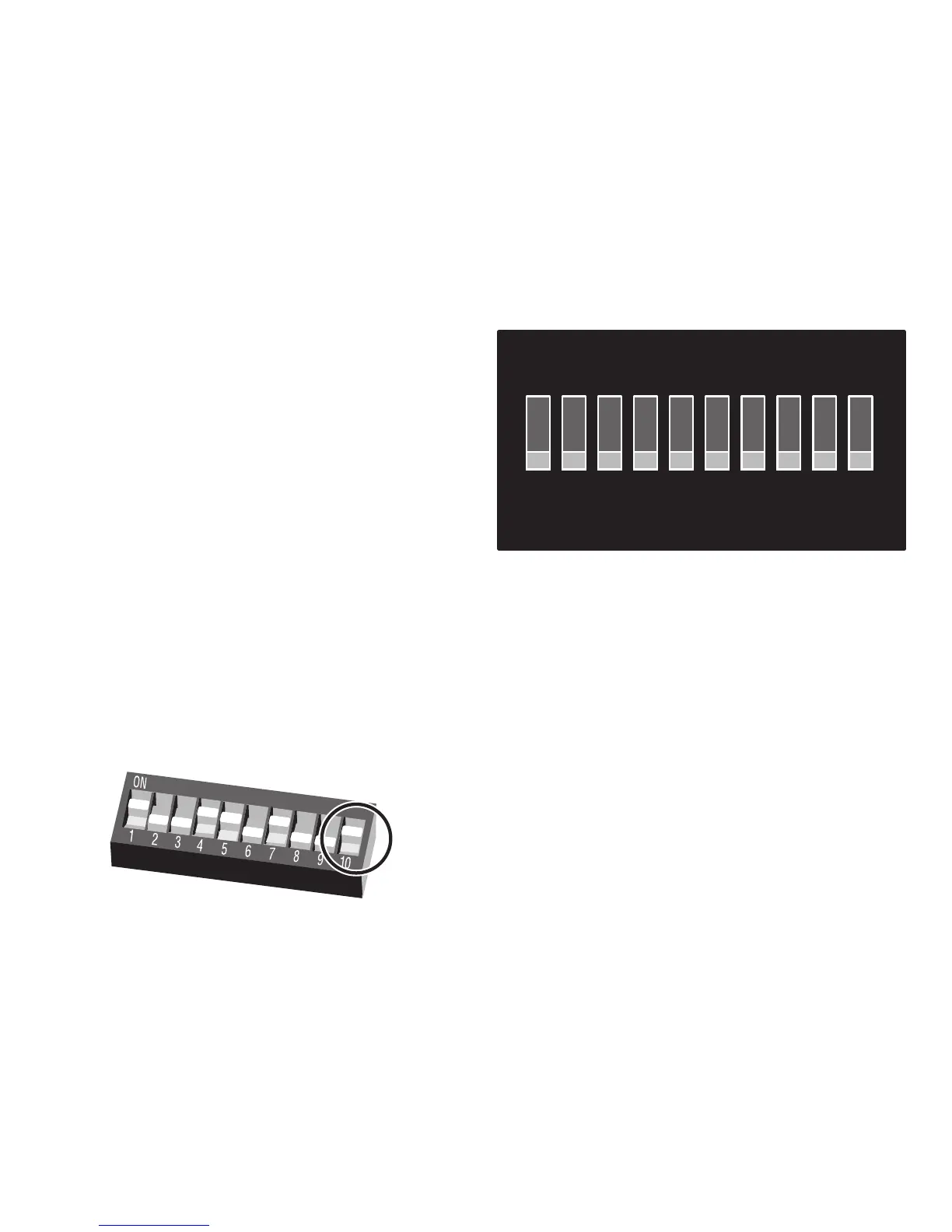

1 2 3 4 5 6 7 8 9 10
ON
0/1
0/2
0/4
0/8
0/16
0/32
0/64
0/128
0/256
MM/DCC
on = DCC
off = fx (MM)
