30
Säkerhetsinstruktioner
• Dekoder m83 är avsedd för digitala modelljärnvägar som
styrs med digitalsystemen Motorola (MM), mfx eller DCC.
• Bruksanvisningen utgör en del av produkten och måste
därför sparas och medfölja den vid ett eventuellt över-
låtande till tredje man.
• Elförsörjningen av m83 får endast ske via rälsanslutning
eller från nätenhet 66360 (endast i förbindelse med 60822).
• Arbete med anslutningar/inkopplingar av dekoder m83 får
endast ske i spänningslöst tillstånd.
• VARNING! Funktionsbetingade vassa kanter och spetsiga
delar.
• Kåpan får inte öppnas.
• Dekoder m83 får endast användas inomhus i torra rum.
• Inbyggda LED (lysdioder) motsvarar laser-klass 1 enligt
Ennorm 60825-1.
Allmänna informationer
• Dekoder m83 (60832) är avsedd för styrning av elväxlar,
med elektromagnetiska motorer, i Spår 1, Märklin H0,
Trix H0 ochTrix N.
• Bifogad bruksanvisning visar anslutningen av dekoder m83
samt dess grundfunktioner. Ytterligare information och be-
skrivningar av dekoderfunktioner nns tillgängliga påwww.
maerklin.de, i anslutning till produktsidan för 60832.
• Detaljerade informationer åternns på www.maerklin.de,
artikel nr 60832

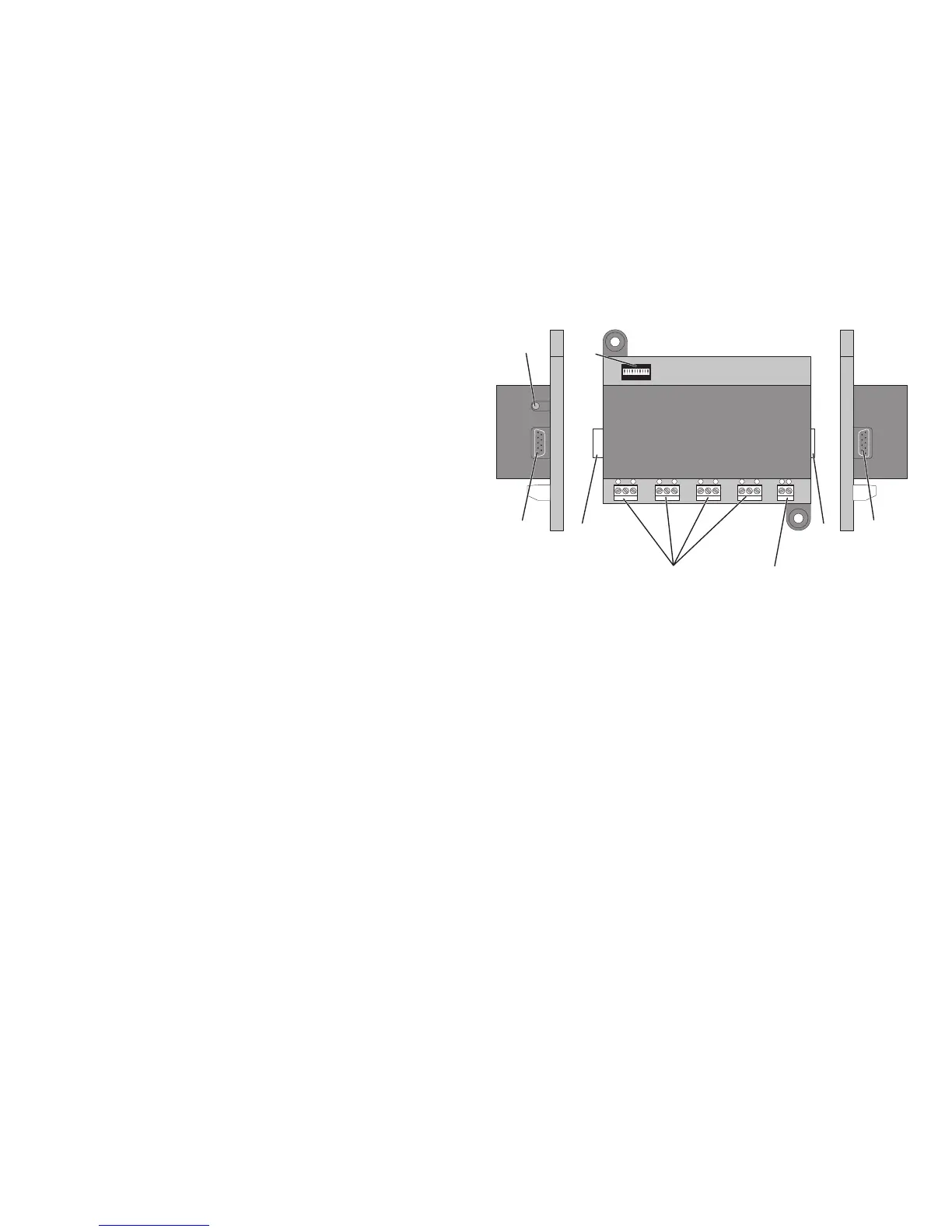

1 Dipswitchar för inställning av adressen
2 Anslutningskontakter för 66360 (endast i förbindelse
med 60822)
3 Stickkontakter och anslutningskontakter för direkt
inkoppling av ytterligare dekodrar m83/m84
4 Anslutningsklämmor för anslutning till rälsen.
5 Anslutningsklämmor till växlar som ska styras
1 2 3 4 5 6 7 8 9 10
ON
1
2
3
3
3
3
4
5
