marklin m83 - Einstellen der Adresse; Einstellen der Betriebsart

7
Einstellen der Adresse
An dem Weichendecoder m83 können bis zu 4 Weichen
angeschlossen werden. Eingestellt wird die Adresse der
ersten Weiche. Die 3 weiteren Weichen bekommen automa-
tisch die entsprechenden Folgeadressen.

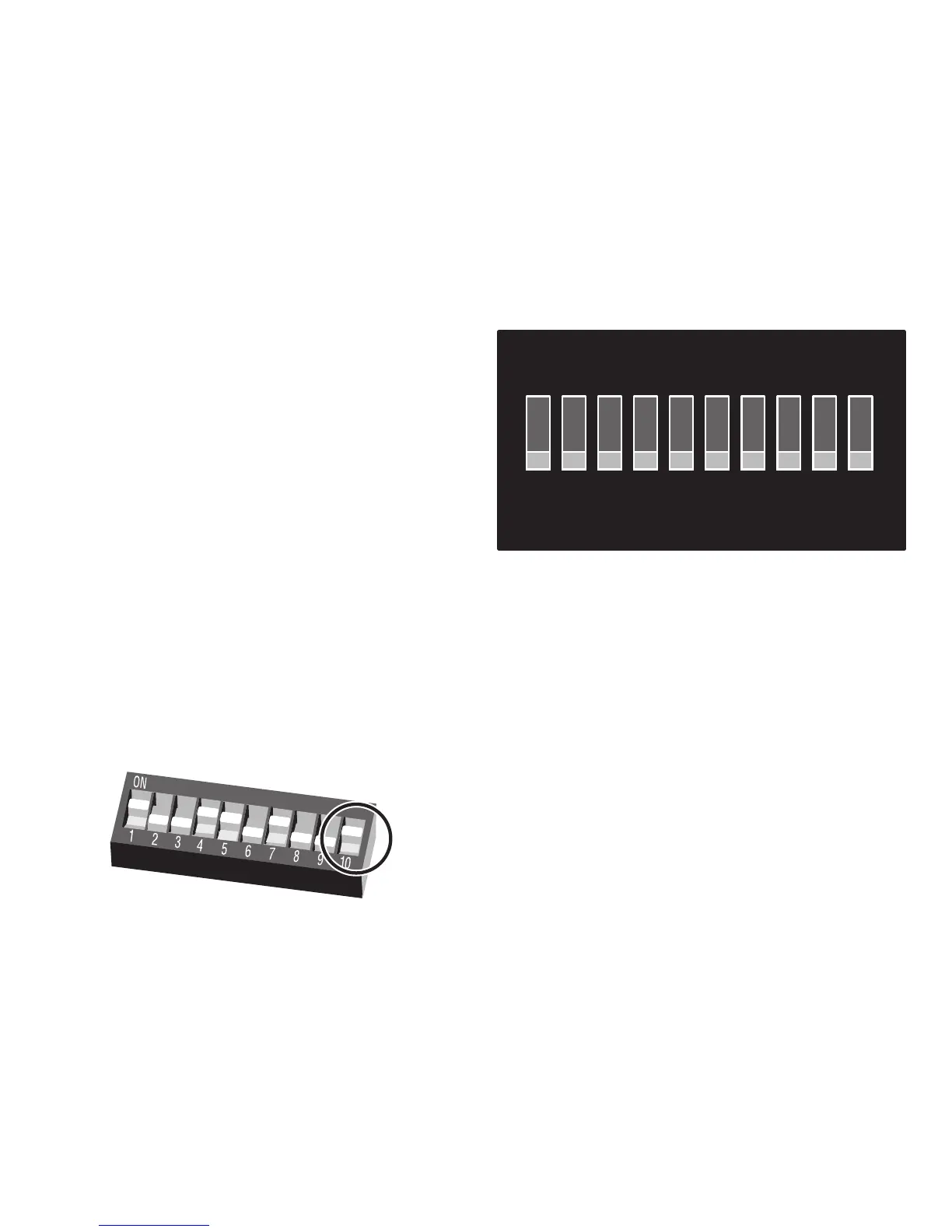

An dem Dip-Schalter sind insgesamt 10 einzelne Schalter. Die
Adresse wird mit den Schaltern 1 bis 9 eingestellt.
Hinweis: Bevor die Dip-Schalter verändert werden, muss
der Decoder komplett stromlos sein, d.h. dass auch die evtl.
angeschlossene externe Stromversorgung ausgeschaltet
werden muss.
Die Tabelle auf Seite 9 zeigt die Schalterstellungen für die
Adressen 1 – 160.
Einstellen der Betriebsart
Die Einstellung der Betriebsart (MM oder DCC) erfolgt über
den Schalter 10.
1 2 3 4 5 6 7 8 9 10
ON
0/1 0/2 0/4 0/8 0/16 0/32 0/64 0/128 0/256 MM/DCC
on = DCC
off = fx (MM)
