22
Advertencias de seguridad
El decoder m83 ha sido concebido para su uso en
maquetas digitales con los sistemas digitales Motorola
(MM), mfx o DCC.
Las instrucciones de empleo forman parte integrante del
producto y, por este motivo, deben conservarse y entregar-
se al nuevo comprador en el caso de venta del producto.
La alimentación eléctrica del m83 se realiza exclusivamente
a través de la conexión de vía o mediante la fuente de ali-
mentación conmutada 66360 (sólo posible junto con el 60822).
Los trabajos de conexíón en el decoder m83 deben
realizarse siempre sin tensión.
¡ATENCIÓN! El equipo, debido a sus características
funcionales, presenta cantos y puntas cortantes.
No está permitido abrir la carcasa.
El decoder m83 está destinado exclusivamente al uso en
recintos secos.
Los LEDs incorporados corresponden a la clase de láser
1 según la norma europea EN 60825-1.
Informaciones generales
El decoder m83 (60832) es apto para la maniobra de
desvíos con accionamientos electromagnéticos en los
anchos de vía 1, Märklin H0, Trix H0 y Trix N.
Las presentes instrucciones describen la conexión y las
funciones básicas del decoder m83. Encontrará información
complementaria así como las descripciones de funciones
adicionales en las instrucciones facilitadas aparte descar-
gables en www.maerklin.de en el artículo 60832.
Encontrará información adicional en www.maerklin.de en
el artículo 60832.

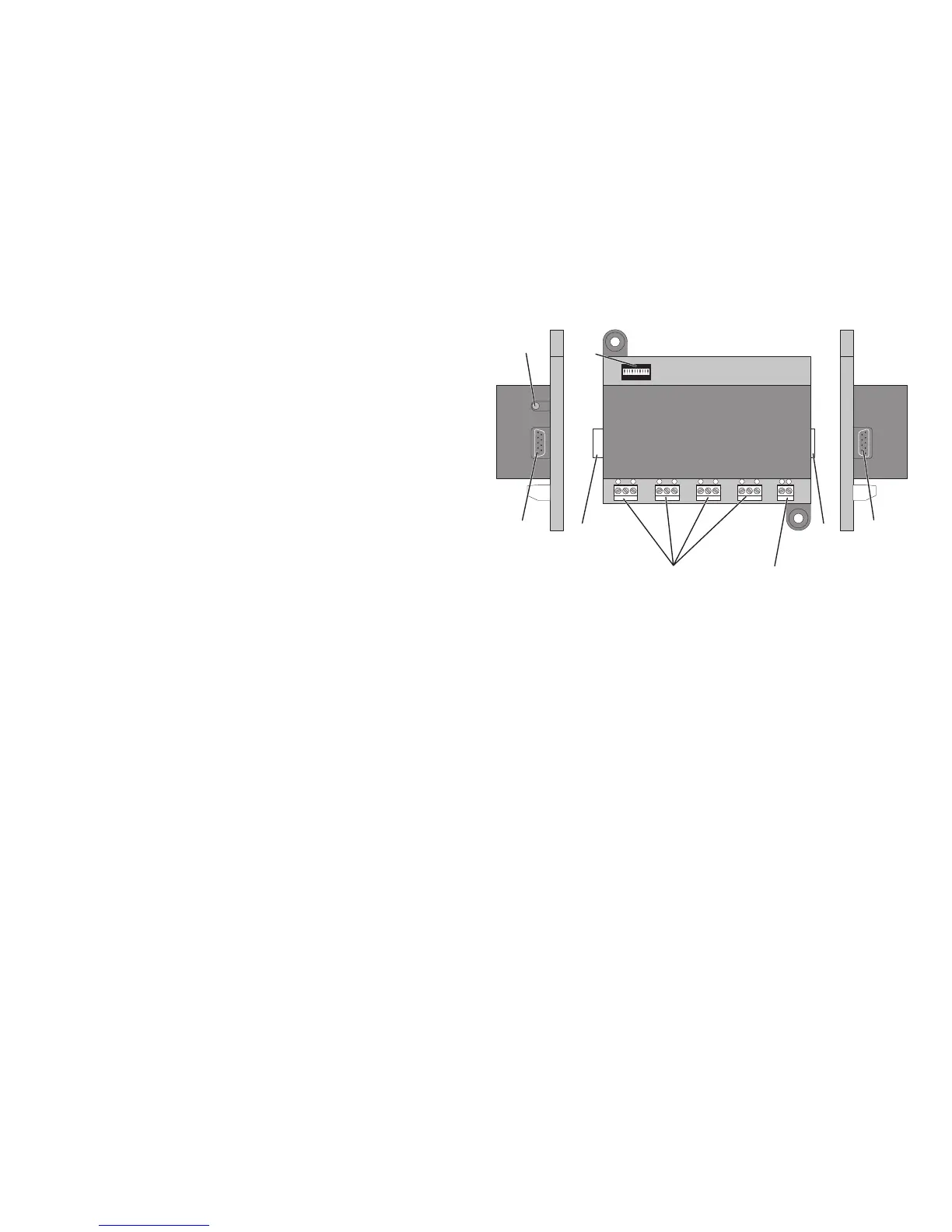

1 Microinterruptores DIP para configuración de una direc-
ción.
2 Hembrilla de conexión para 66360 (sólo junto con 60822)
3 Conectores macho y hembra para conexión directa de
varios decoders m83/m84
4 Bornes de conexión para la conexión a la vía de tracción
5 Bornes de conexión para los desvíos que se desee
maniobrar
1 2 3 4 5 6 7 8 9 10
ON
1
2
3
3
3
3
4
5
