Avvertenze di sicurezza
• Il Decoder m83 è progettato per l’utilizzo per ferrovie in
miniatura digitali con i sistemi Digital Motorola (MM), mfx
oppure DCC.
• Le istruzioni di impiego sono parti costitutive del prodotto
e devono pertanto venire preservate nonché consegnate
in dotazione in caso di cessione del prodotto.
• L’alimentazione di tensione del m83 avviene esclusiva-
mente tramite il collegamento al binario oppure mediante
l’alimentatore “switching” da rete 66360 (solo in abbina-
mento con 60822).
• Lavori di collegamento al Decoder m83 devono avvenire
soltanto nelle condizioni di assenza di tensione.
•
ATTENZIONE! Bordi e spigoli acuminati per necessità funzionali.
• L’involucro non deve venire aperto.
• Il Decoder m83 è progettato esclusivamente per l’impiego
in luoghi asciutti.
• I LED incorporati corrispondono alla categoria di laser 1
secondo la Norma EN 60825-1.
Avvertenze generali
• Il Decoder m83 (60832) é adatto per la commutazione di
deviatoi con azionamenti elettromagnetici negli scarta-
menti 1, Märklin H0, Trix H0 e Trix N.
• Le presenti istruzioni descrivono il collegamento e le
funzioni fondamentali del Decoder m83. Delle informazioni
complementari nonché le descrizioni di ulteriori funzioni
siete pregati di ricavarle dalle istruzioni separate che sono
depositate su www.maerklin.de presso l’Articolo 60832.
• Delle informazioni più approfondite potete trovarle su
www.maerklin.de sotto l’Articolo 60832.

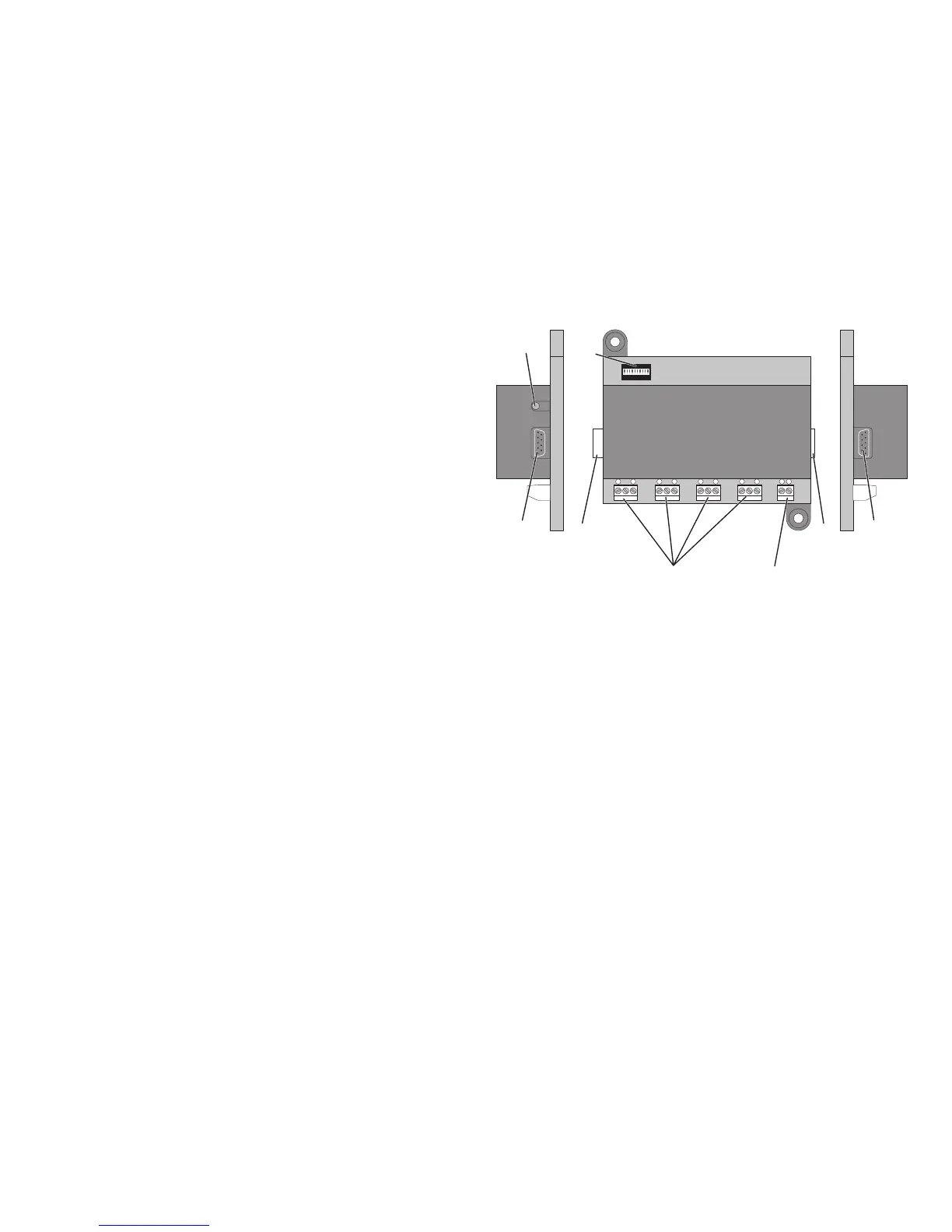

1 Commutatore “Dip” per l’impostazione dell’indirizzo
2 Presa di collegamento per 66360 (solo in abbinamento
con 60822)
3 Spine e prese per la diretta connessione di numerosi
Decoder m83/m84
4 Morsetti di collegamento per la connessione al binario di
marcia
5 Morsetti di collegamento per i deviatoi da commutare
1 2 3 4 5 6 7 8 9 10
ON
1
2
3
3
3
3
4
5
