marklin m83 - Impostazione del Tipo DI Funzionamento

27
Al Decoder da deviatoi m83 possono venire collegati sino a
4 deviatoi. Viene impostato l’indirizzo del primo deviatoio. Gli
altri 3 deviatoi ricevono automaticamente i corrispondenti
indirizzi successivi.

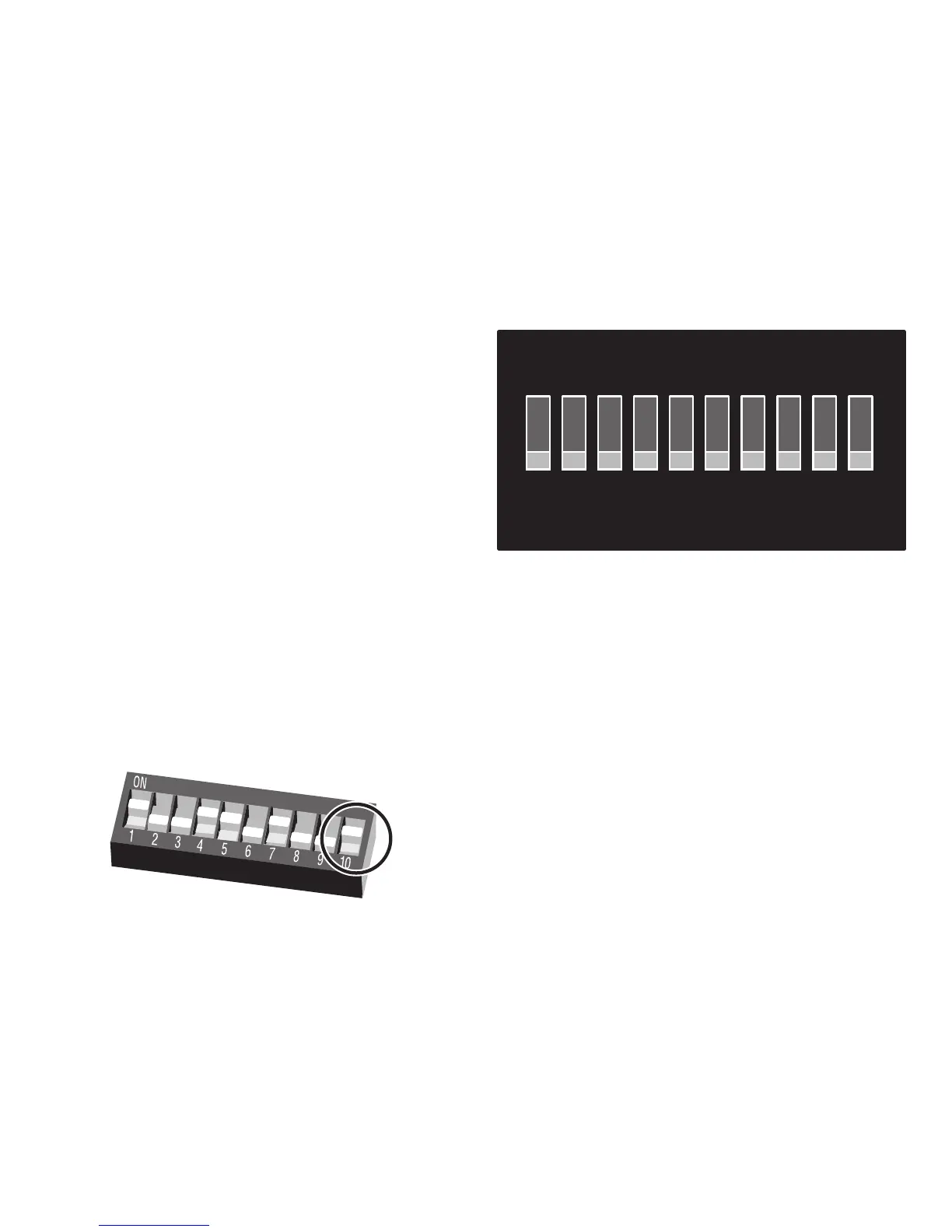

Sul commutatore Dip vi sono complessivamente 10 commu-
tatori singoli. L’indirizzo viene impostato con i commutatori
da 1 sino a 9.
Avvertenza: Prima che i commutatori Dip vengano modi-
ficati, il Decoder deve essere completamente esente da
corrente, vale a dire che anche l’alimentazione di corrente
esterna eventualmente collegata deve venire disattivata.
La tabella a pagina 29 mostra le disposizioni dei commutato-
ri per gli indirizzi 1 – 160.
Impostazione del tipo di funzionamento
L’impostazione del tipo di funzionamento (MM oppure DCC)
avviene tramite il commutatore 10.
on = DCC
off = fx (MM)
1 2 3 4 5 6 7 8 9 10
ON
0/1 0/2 0/4 0/8 0/16 0/32 0/64 0/128 0/256 MM/DCC
