Maruyama B230L - Matachispas; Silenciador de Escape; Caja de Engranajes

— ES-21 —
Matachispas
Intervalo de mantenimiento
• Debería examinar y limpiar el matachispas
después de cada 25 horas de uso.
• Cambie el filtro si no puede limpiarlo a fondo o si
está dañado.
Mantenimiento del matachispas
1. Con el motor a la temperatura ambiente (de la sala),
suelte el pomo y remueva la tapa del filtro de aire.
2. Tuerza la funda terminal de alta tensión sobre la
bujía hacia la frente y atrás un par de veces para
aflojar la funda y entonces sacarla de la bujía.
3. Afloje el pomo y levante la tapa del cilindro.
4. Retire y limpie la pieza terminal, la junta y el
matachispas con un disolvente de seguridad y un
cepillo duro. En caso de no poder limpiar por
completo alguna pieza, debe cambiarla.
5. Vuelva a instalar el matachispas y la pieza
terminal en el silenciador, a continuación coloque
y apriete los dos tornillos hexagonales.
6. Reinstale el tapa del cilindro y las tapa del filtro
de aire.
Silenciador de escape
Intervalo de mantenimiento
El silenciador debe ser inspeccionado y limpiado
después de 100 horas de uso.
Mantenimiento del silenciador
1. Con el motor a la temperatura ambiente (de la sala),
suelte el pomo y remueva la tapa del filtro de aire.
2. Tuerza la funda terminal de alta tensión sobre la
bujía hacia la frente y atrás un par de veces para
aflojar la funda y entonces sacarla de la bujía.
3. Afloje el pomo y levante la tapa del cilindro.
4. Remueva la protección contra chispas (refiérase al
mantenimiento de la protección contra chispas).
Limpie el silenciador con un cepillo duro.
IMPORTANTE: No usar solvente para la
limpieza interna del silenciador, ya que el
conversor catalítico está dentro del silenciador.
Tomar cuidado para no dejar que suciedad o
residuos caigan dentro del conducto de escape,
puesto que esto puede causar daños al motor.
5. Reinstale la trampa de chispas y la cola en el
silenciador y entonces reinstale y ajuste los dos
tornillos de cabeza hueca.
6.
Reinstale el cilindro tape del y las tapa del filtro de
aire.
Caja de Engranajes
Periodos en los que es Necesario Verificar
La caja del engranajes debe ser verificada cada 30
horas de trabajo para proceder a su lubricación.
Lubricación de la Caja de Engranajes

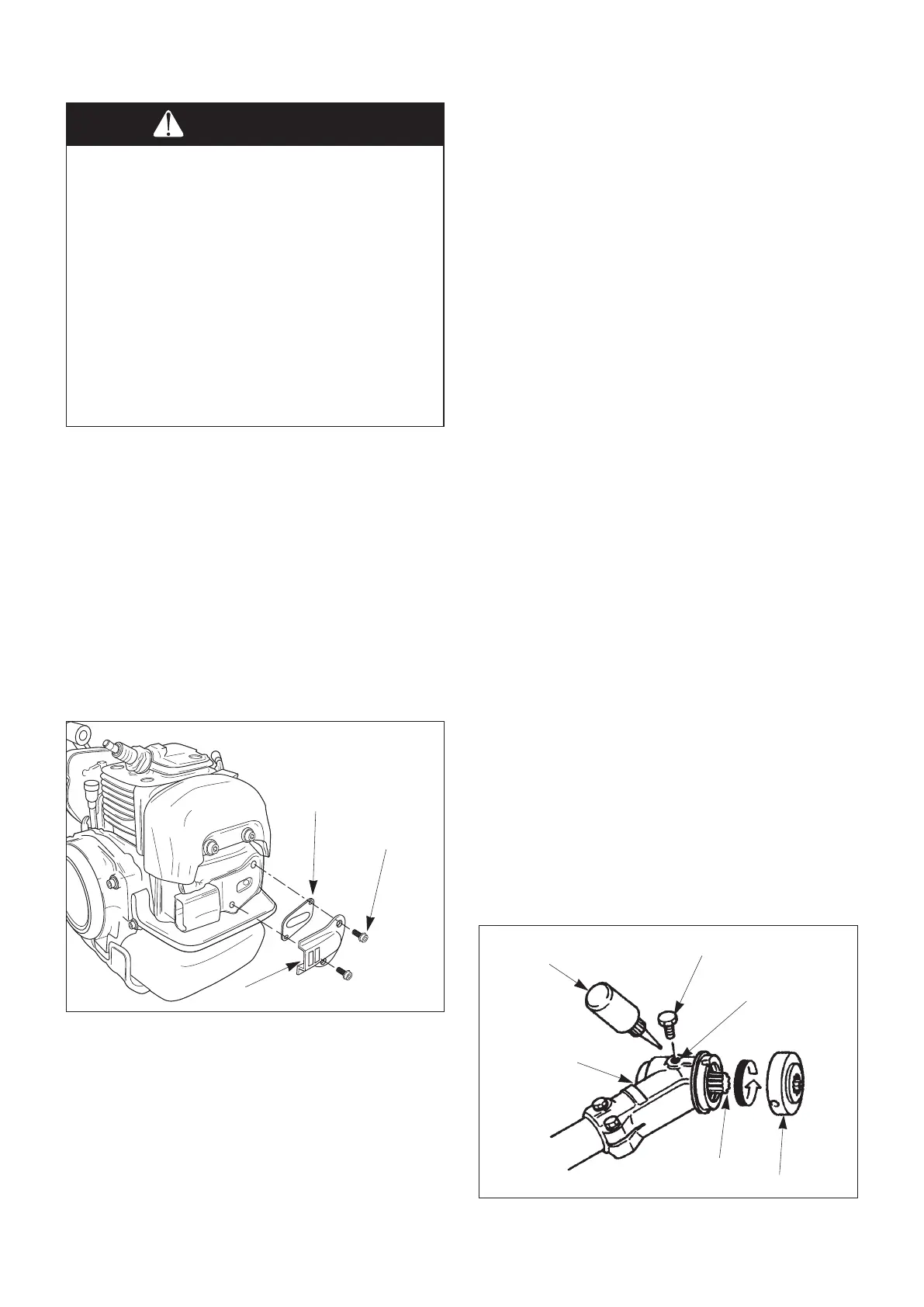

Matachispas
Tornillo Hexagonal
Pieza Terminal
ADVERTENCIA
PELIGRO POTENCIAL
•
La superficie del silenciador se calienta
cuando la recortadora está en operación y
permanece caliente por algún tiempo
después que el motor se ha apagado.
QUÉ PUEDE OCURRIR
•
El contacto con la superficie del silenciador
caliente podría causar una quemadura.
CÓMO EVITAR EL PELIGRO
• Asegúrese que el silenciador esté frío antes
de inspeccionar y limpiar la protección
contra chispas.
Lubricante para Cojinetes
(P/N 211337)
Tapón de Engrases
Agujero del Tapón
Adaptador de Buje
Eje de Fijación
Caja de Engranajes
