— FR-11 —
Montage

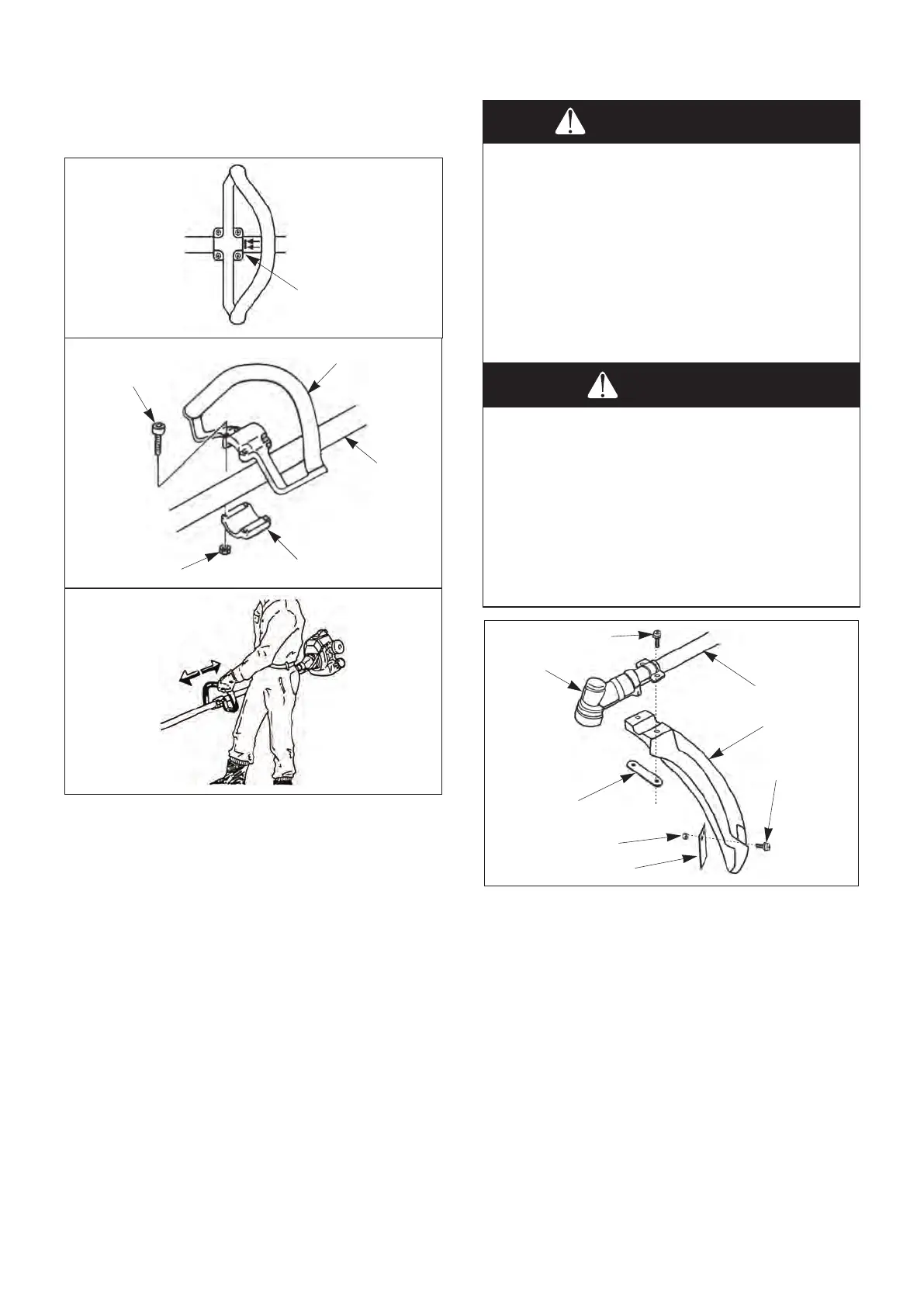

Montage de la poignée avant
La poignée doit être assemblée au côté du renvoi
d’angle à partir de la flèche (A).
1.
Placez l’poignée avant et le collier de serrage
inférieur sur le arbre de transmission.
2. Installez les quatre vis et les ecrou. Quittez les vis
étanchées au doigt.
3. Replacez l’poignée avant en haut ou en bas l’arbre
de transmission à le la position la plus confortable,
mais ne passez pas à la flèche.
4. Serrez les vis et les ecrou.
Montage de la Pare-débris
1. Fixez la platine de cisaillement sur la pare-débris
en utilisant la vis M5x12 et l’ecrou carre.
2. Fixez la pare-débris à l’arbre de transmission avec
deux vis M5x30 et la plaque (reportez-vous à
l’illustration).
AVERTISSEMENT
DANGER POTENTIEL
•
Des objects étrangers peuvent étre projetés
Par le coupe-bordures/débroussailleuse.
CE QUI PEUT SE PASSER
•
Une personne qui reçoit un objet projeté
peut être blessée.
COMMENT ÉVITER LE DANGER
•
Ne jamais utiliser le coupe-bordure/débroussail-
leuse sans la pare-débris.
ATTENTION
DANGER POTENTIEL
•
La lame à tronçonner est affûtée.
CE QUI PEUT SE PASSER
•
Le contact avec cette lame peut entraîner
des blessures graves.
COMMENT ÉVITER LE DANGER
•
Maintenez vos mains, pieds et vêtements
éloi-
gnés des lames à tronçonner
.
Collier de serrageinférieur
Vis (4)
Poignée avant
Ecrou (4)
Renvoi d’angle
Arbre de transmission
Plaque
Ecrou (2)
Patine de cisaillement
Vis M5 x 12 (2)
Vis M5 x 30 (2)
Pare-débris
Arbre de
transmission
(A)
