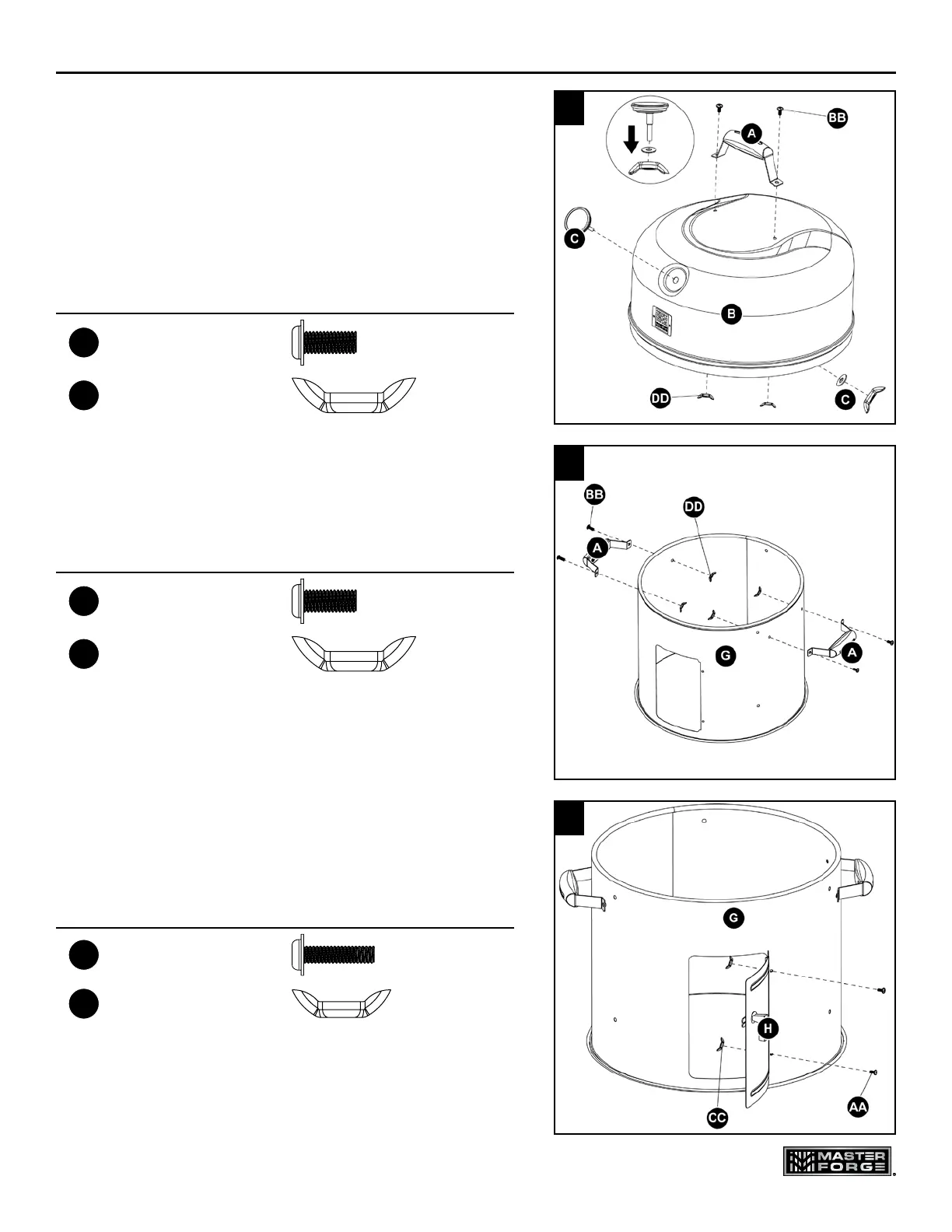

INSTRUCTIONS POUR L’ASSEMBLAGE
3. Fixez la porte (H) au haut du corps du fumoir (G)
à l’aide de deux vis M4 de 15 mm (AA) et de deux
écrous à oreilles M4 (CC).
Quincaillerie utilisée
AA
Vis M4 de 15 mm x 2
CC
Écrou à oreilles M4 x 2
1. Retirez l’écrou à oreilles et la rondelle préassemblés
de la jauge de température (C). Fixez la jauge de
température (C) au couvercle (B) en utilisant l’écrou
à oreilles et la rondelle préassemblés.
Fixez la poignée (A) au couvercle (B) à l’aide de
deux vis M5 de 12 mm (BB) et de deux écrous à
oreilles M5 (DD).
Quincaillerie utilisée
BB
Vis M5 de 12 mm x 2
DD
Écrou à oreilles M5 x 2
1
2. Fixez les poignées (A) au haut du corps du fumoir
(G) à l’aide de quatre vis M5 de 12 mm (BB) et de
quatre écrous à oreilles M5 (DD).
Quincaillerie utilisée
BB
Vis M5 de 12 mm x 4
DD
Écrou à oreilles M5 x 4
2
3
