Page #51 background image
51
Lowes.com/masterforge

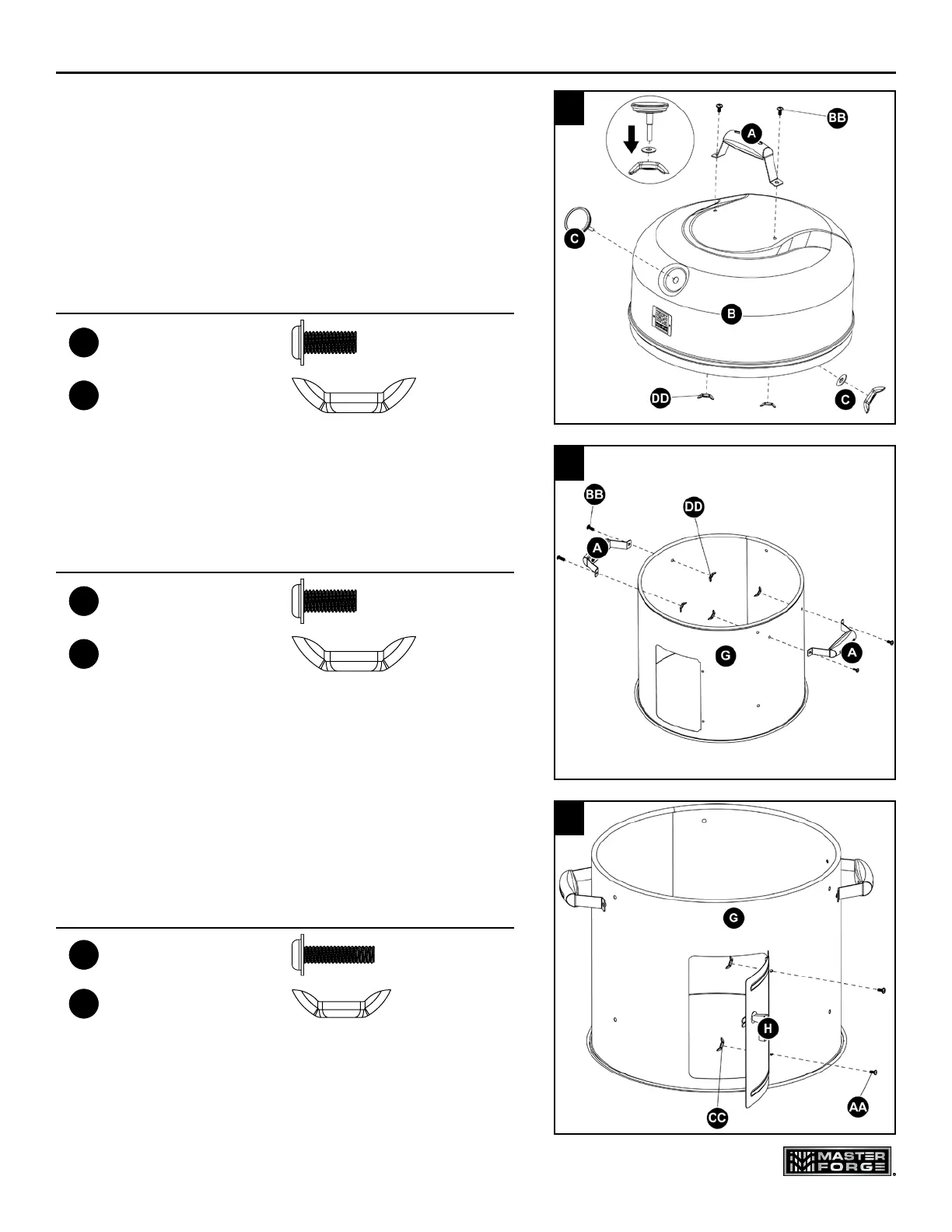

INSTRUCCIONES DE ENSAMBLAJE
3. Fije la puerta (H) a la parte superior del cuerpo del
ahumador (G) con dos tornillos M4 x 15 mm (AA) y
dos tuercas de mariposa M4 (CC).
Aditamentos utilizados
AA
Tornillo
M4 x 15 mm
x 2
CC
Tuerca de mariposa
de M4
x 2
1. Retire la tuerca de mariposa y la arandela
preensambladas del indicador de temperatura
(C). Fije el indicador de temperatura (C) a la tapa
(B) usando la arandela y la tuerca de mariposa
preensambladas.
Fije la manija (A) a la tapa (B) con dos tornillos M5
x 12 mm (BB) y dos tuercas de mariposa M5 (DD).
Aditamentos utilizados
BB
Tornillo M5 x 12 mm
x 2
DD
Tuerca mariposa M5
x 2
1
2. Fije las manijas (A) a la parte superior del cuerpo
del ahumador (G) con cuatro tornillos M5 x 12 mm
(BB) y cuatro tuercas de mariposa M5 (DD).
Aditamentos utilizados
BB
Tornillo
M5 x 12 mm
x 4
DD
Tuerca de mariposa
de M5
x 4
2
3
