INSTRUCTIONS POUR L’ASSEMBLAGE
32

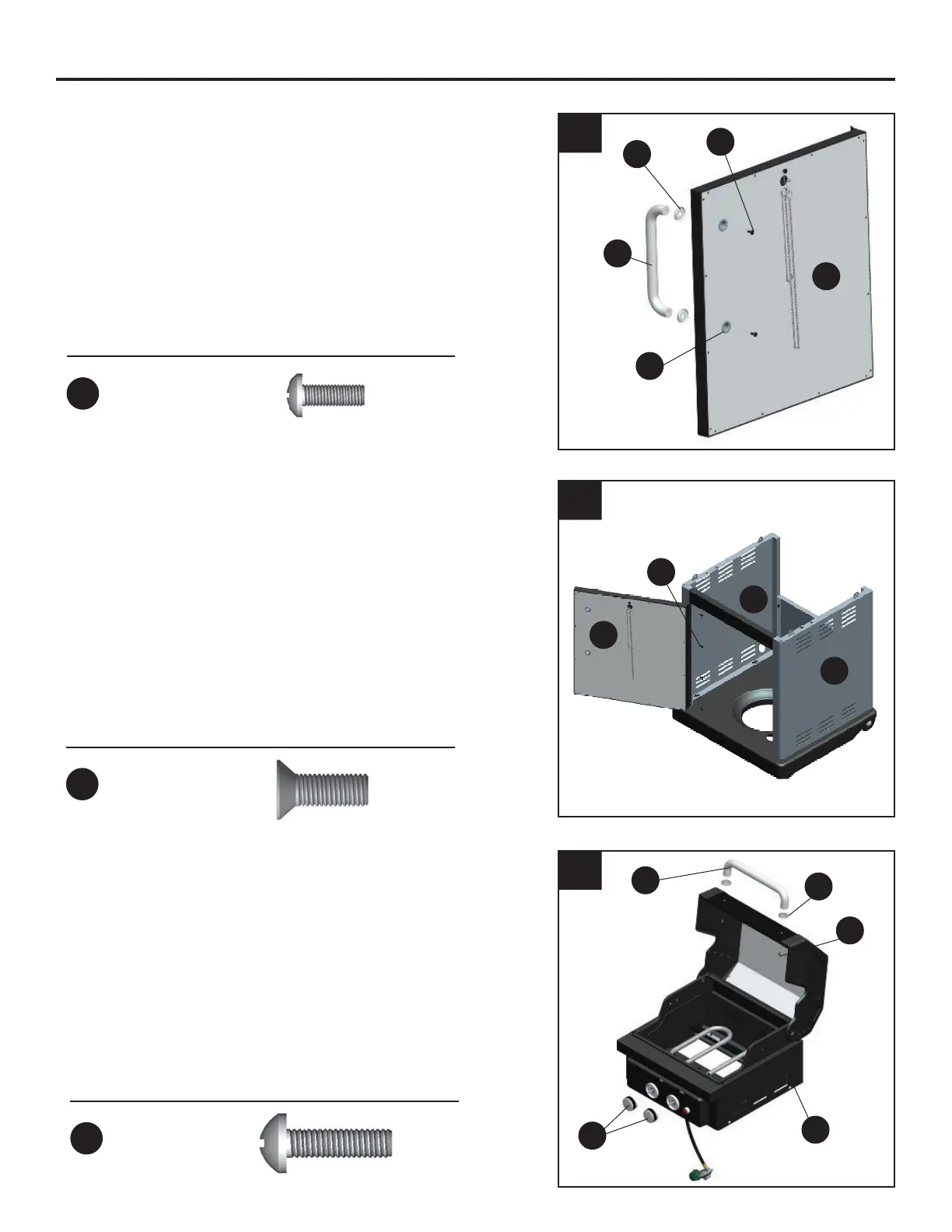

5. Retirez les vis préassemblées (FF) de la poignée
de porte. Insérez les deux manchons de la
poignée de porte (X) dans les trous situés à
l’arrière de l’ensemble de porte (H). Insérez les
deux vis (FF) dans les manchons de la poignée
de porte (X), dans les collerettes de la poignée
de porte (J), puis dans les trous filetés de la
poignée de porte (I). Serrez les vis.
6. Pour fixer l’ensemble de porte (H) au corps du
chariot assemblé, alignez les trous de la
charnière de l’ensemble de porte avec les
trous du panneau latéral gauche du chariot (D),
insérez les quatre vis (BB), puis serrez. Pour
ajuster l’espace entre l’ensemble de porte (H)
et le corps du chariot, desserrez légèrement
les quatre vis (BB), alignez l’ensemble de porte
(H) avec le corps du chariot, puis serrez toutes
les vis (BB).
6
5
Quincaillerie utilisée
FF
x2
9LV0GHPP
H
FF
X
I
J
Quincaillerie utilisée
BB
x4
9LV0GHPP
H
BB
D
E
7. Glissez les boutons de commande (K) sur les
tiges des robinets situés sur le panneau de
commande avant du corps du barbecue (L).
Retirez les vis préassemblées (GG) de la
poignée du couvercle. Pour fixer la poignée du
couvercle (U), insérez deux vis (GG), à partir
de l’intérieur du corps du barbecue (L), dans
OHVFROOHUHWWHVGHODSRLJQpHGXFRXYHUFOH9
puis dans la poignée (U). Serrez fermement.
7
TT
Quincaillerie utilisée
GG
x2
9LV0
de 25 mm
GG
L
U
K
V
