INSTRUCTIONS POUR L’ASSEMBLAGE
33
Quincaillerie utilisée
DD
x16
Boulon M5
de 12 mm

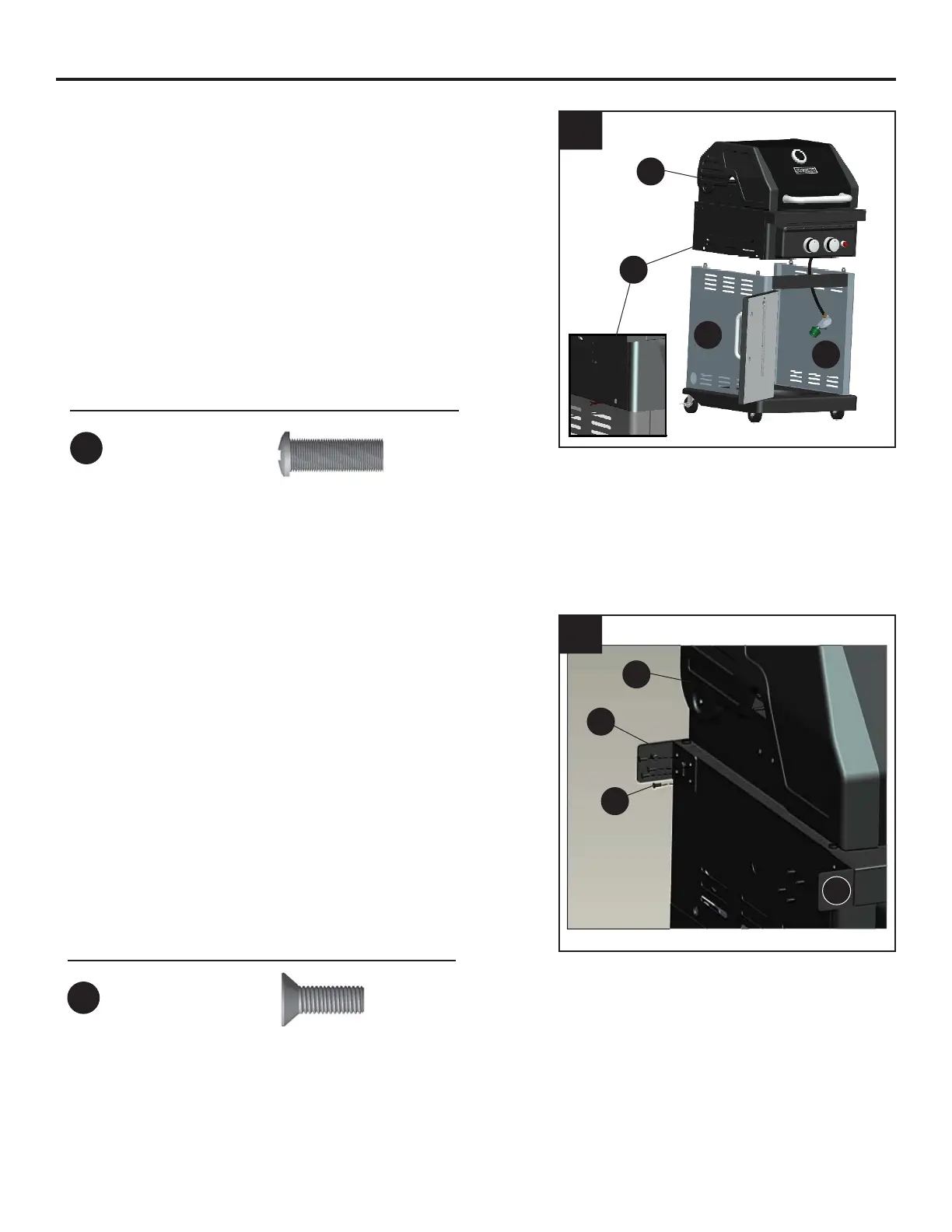

8. Déposez délicatement le corps du barbecue (L)
sur les languettes de montage situées sur les
panneaux latéraux du chariot (D et E). Ajustez
le corps du barbecue (L) de façon à ce que les
trous situés sur ce dernier soient alignés avec
les trous des languettes des panneaux latéraux
du chariot (D et E).
REMARQUE : Assurez-vous que le tuyau
d’alimentation en gaz est à l’intérieur du chariot.
Fixez le corps du barbecue (L) de chaque côté
à l’aide de deux vis (cc).
9. REMARQUE : Les supports de table de
service 1 (M) seront utilisés tant pour
l’installation du côté avant droit que pour
celle du côté arrière gauche. Les supports
de table de service 2 (N) seront utilisés tant
pour l’installation du côté arrière droit que
pour celle du côté avant gauche.
Installez les supports de table de service 1 (M)
et 2 (N) de chaque côté du corps du barbecue
à l’aide des vis (DD). Les flèches taillées dans
les supports indiquent la position adéquate de
chacun d’eux lorsqu’ils sont fixés au corps du
barbecue (L).
8
9
B
Quincaillerie utilisée
CC
x4
9LV0GHPP
CC
L
D
E
L
DD
M
N
