INSTRUCCIONES DE Ensamble

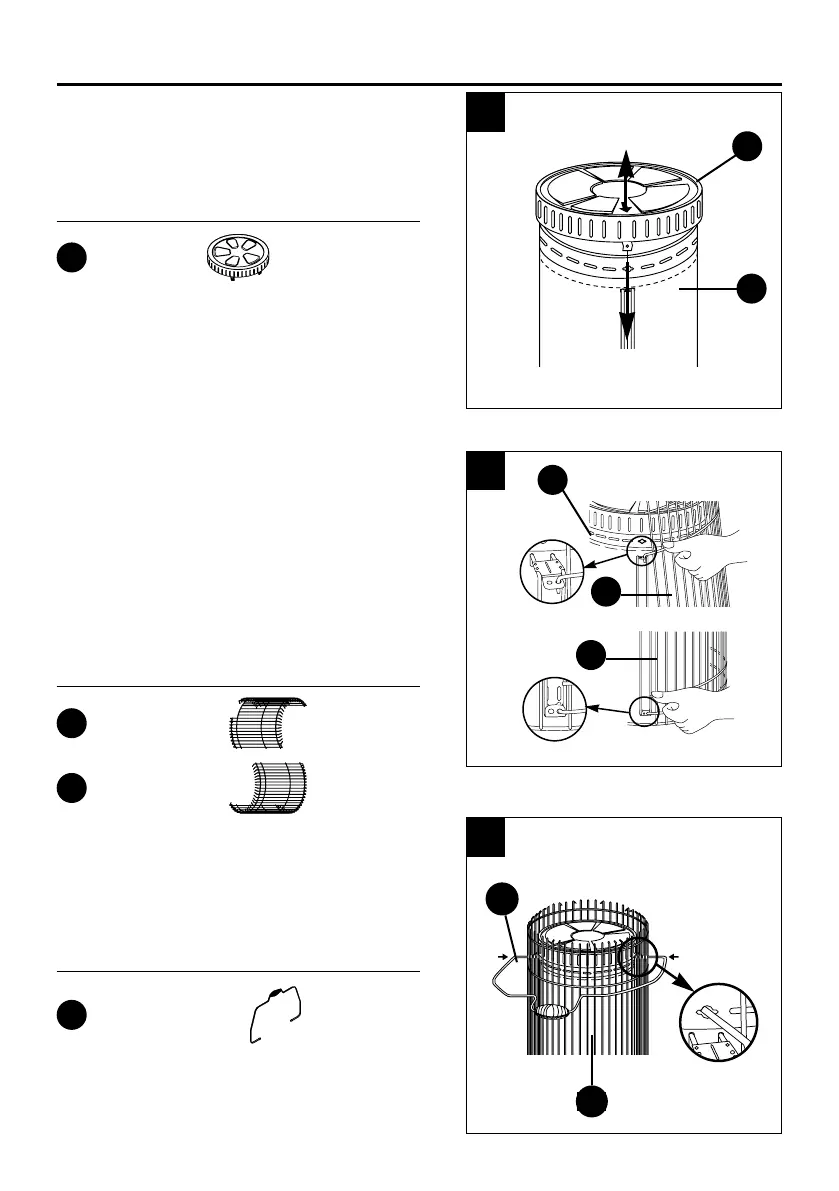

3. Alinee la marca de echa en la placa superior (AA)
con el oricio de la manija de transporte en el
gabinete y coloque la placa superior en el
calentador (A).
Placa
superior
x1
x1
x1
x1
Protección
frontal
Manija de
transporte
Protección
posterior
AA
DD
BB
DD
EE
Aditamentos utilizados
Aditamentos utilizados
Aditamentos utilizados
AA
3
oricio de
la manijade
transporte
4
5
A
A
A
4. Cuelgue la parte superior de la protección
delantera (DD) (con muescas para permitir la
entrada de la puerta del encendedor) en los
soportes de la rejilla superior con las varillas de
la rejilla enganchadas hacia abajo. Coloque la
parte inferior de la protección frontal en los oricios
de los soportes de la rejilla inferior con las varillas
de la rejilla enganchadas hacia adentro.
Instale la protección posterior (EE) de la misma
manera.
5. Inserte de la manija de transporte (BB) en los
oricios del calentador (A) y alinee los oricios en
los soportes de la placa superior.
DD
Fig.8
Fig.9
Fig.6
Fig.7
Top Grill Screw
BB
marca de echa
