Masterbuilt SIGNATURE Series - Assembly; Step 7: Align Grate Supports; Step 8: Place Smoking Racks

9
ASSEMBLY
STEP 8
Place smoking racks (D) inside smoker body (A).
9
D
A
8
KEYHOLES
C
A

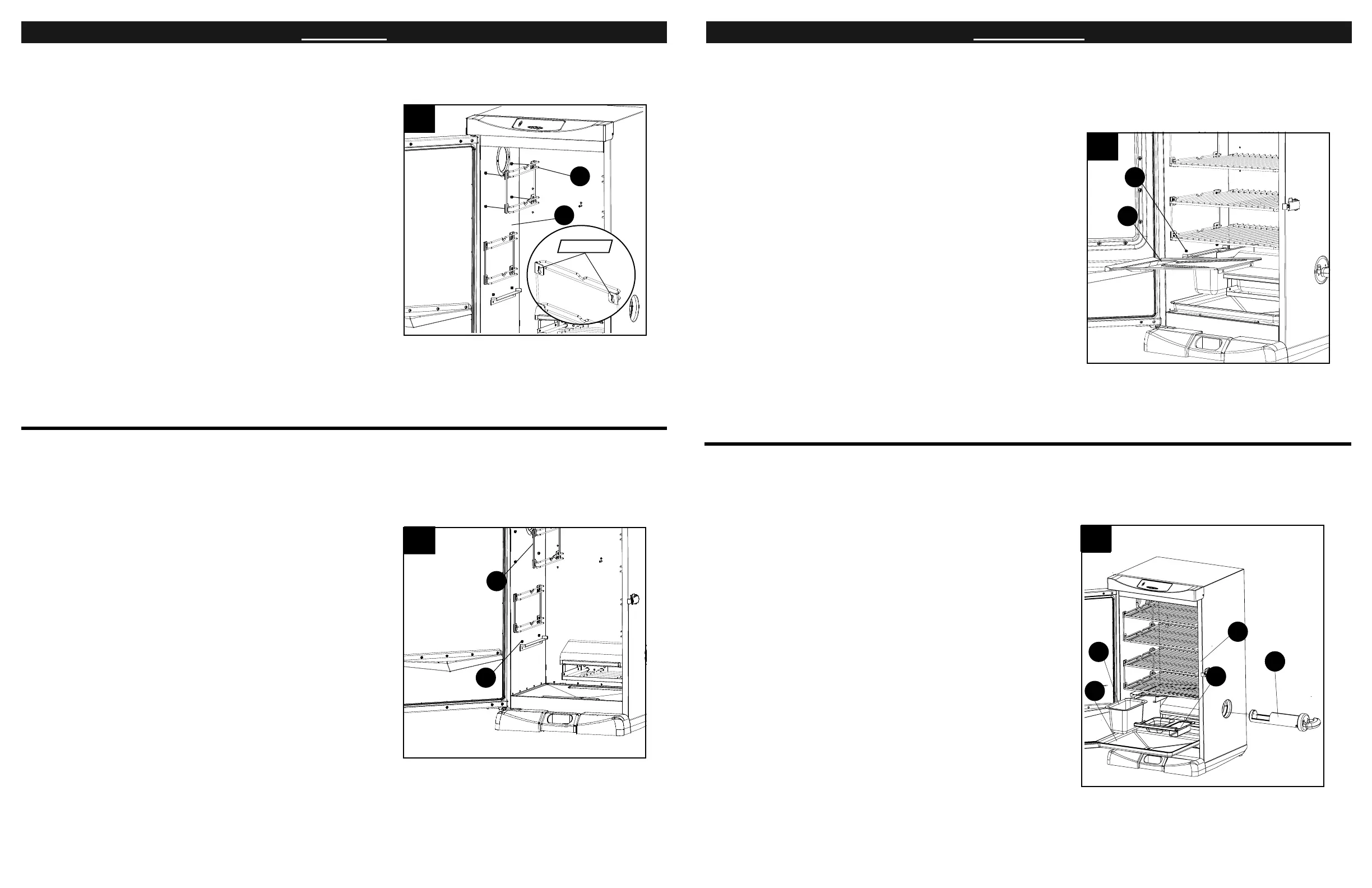

STEP 7
Align keyholes on grate supports (C) with studs
on the inside of smoker body (A). Press grate
support (C) down to secure in place. Repeat
procedure for remaining grate support (C) on
both sides.
7
10
ASSEMBLAGE
ÉTAPE 9 Alignez les encoches en trou
de serrure sur le défl ecteur d’égouttement
(E) avec les chevilles à l’intérieur du
corps du fumoir (A). Poussez le défl ecteur
d’égouttement (E) vers le bas de façon à le
fi xer solidement.
9
A
E
ÉTAPE 10
Placez le récipient pour l’eau (H), le contenant
à copeaux de bois (I) et le bac d’égouttement (F)
à l’intérieur du corps du fumoir (A). Insérez
le chargeur de copeaux de bois (G) dans le
côté du corps du fumoir (A).
10
G
A
I
G
H

