Masterbuilt SIGNATURE Series - Assembly; Step 7: Align Grate Supports; Step 8: Place Smoking Racks

9
ASSEMBLAGE
KEYHOLES
C
A

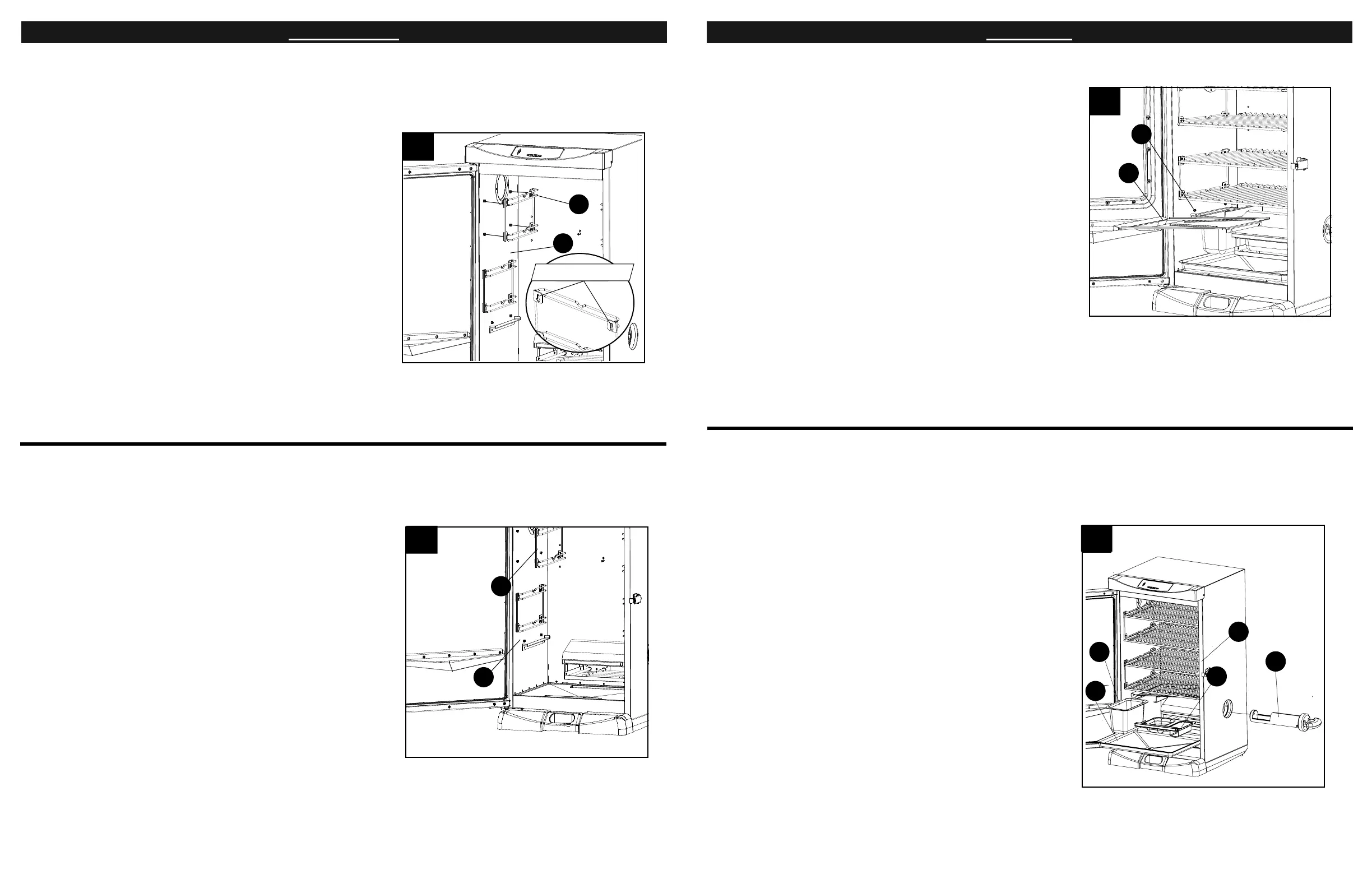

ÉTAPE 7
Alignez les encoches en trou de serrure sur
les supports des grilles (C) avec les chevilles
à l’intérieur du corps du fumoir (A). Poussez le
support pour grille (C) vers le bas de façon à le fi xer
solidement. Répétez cette étape de chaque côté
pour les autres supports pour grille (C).
7
EN TROU DE SERRURE
ÉTAPE 8
Placez les grilles de fumaison (D) à l’intérieur du corps
du fumoir (A).
9
D
A
8
10
ASSEMBLY
STEP 9
Align keyholes on drip defl ector (E) with studs on the
inside of smoker body (A). Press drip defl ector (E)
down to secure in place.
9
A
E
STEP 10
Place water bowl (H), wood chip tray (I), and drip pan
(F)inside smoker body (A). Insert wood chip loader
(G) into side of smoker body (A).
10
G
A
I
G
H

