18
VENTANA
TORNILLO
ANTEPECHO DE VENTANA
ALFÉIZAR DE LA VENTANA
DE MONTAJE OPCIONAL
RNILLOS
SEPARADOR
PARA GARANTIZAR
ENRASADO / INSTALACION
A ESCUADRA
2 LUGARES MÍNIMO 14' APARTE
SOPORTE DE MONTAJE DE
ANTEPECHO DE VENTANA
TORNILLOS
4” MINIMUM

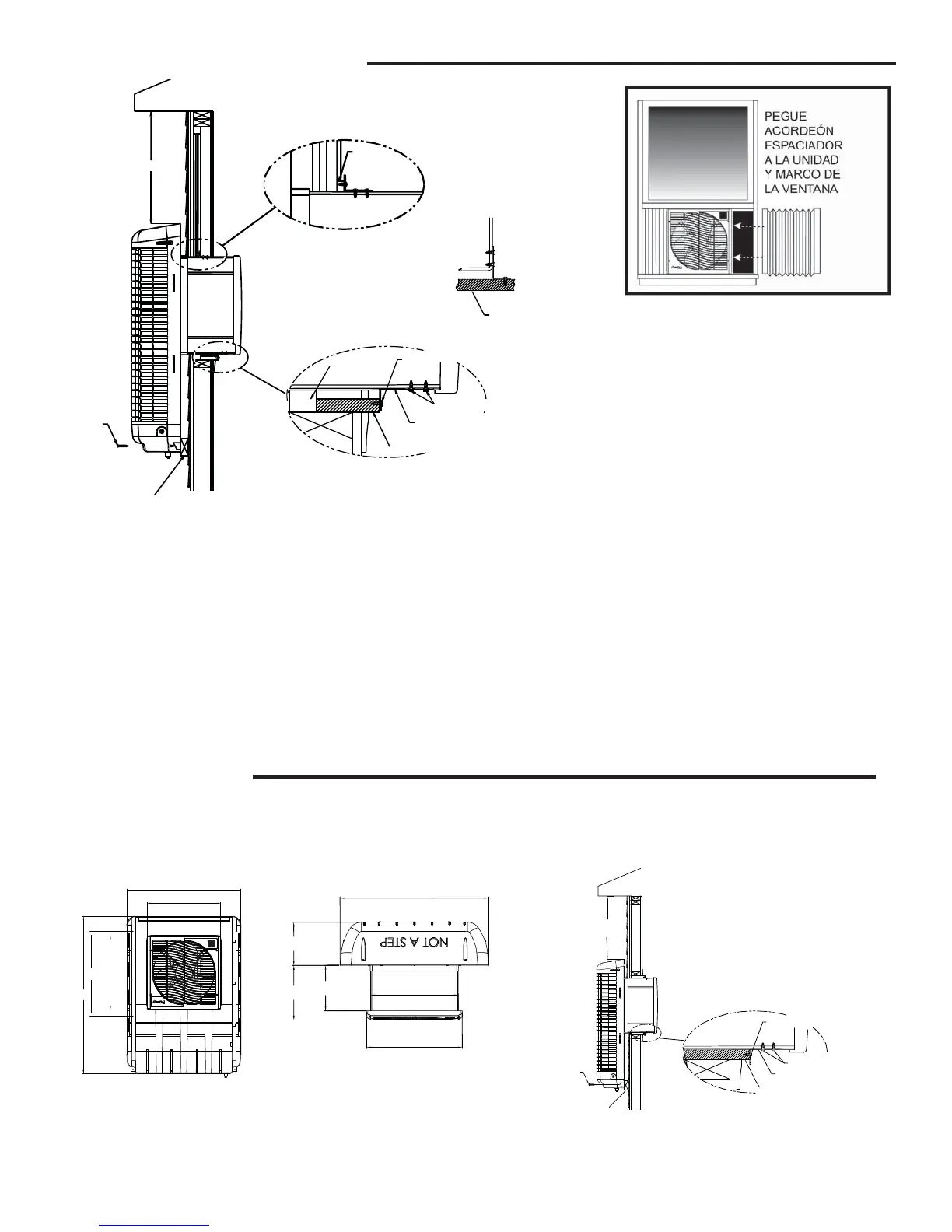

Instalación en Ventana (continuado)
3. Desde el interior, ubique los dos rieles en el fondo del
módulo del ventilador. Realice dos agujeros guía según
sea necesario e instale los dos soportes del antepecho de
la ventana, tal como se indica en la ilustración.
4. Asegure la parte superior de la carcasa del ventilador a
la estructura de la ventana con dos soportes y tornillos
adicionales.
5. Desde afuera, asegure la unidad a la pared exterior (o
separador) con dos tornillos en la base de la tapa posteri-
or (como indica la ilustración). Complete la instalación de
la parte exterior con dos tornillos en la parte superior de la
protección posterior del medio.
6. Una vez instalada la unidad a la ventana, acople un sep-
arador de acordeón a cada lado del módulo del ventilador
con los bordes de fondo adhesivo. Pueden utilizarse
tornillos cortos (no incluido) para obtener una instalación
más segura. (Cerciórese de que los tornillos no inter¿ eran
con las aspas del ventilador).
7. Una vez instalados los separadores de acordeón, selle
cualquier hueco que haya quedado alrededor de la unidad
con silicona o masilla para todo tipo de clima.
"
46
1
/
8
21
5
/
8
"
21
5
/
8
"
33
5
/
8
12
3
/
8
"
10
5
/
16
"
"
9
3
/
4
"
33
5
/
8
"
19
13
/
16
"
21
5
/
8
"
VISTA FRONTAL
VISTA SUPERIOR
TORNILLO
ANTEPECHO
SEPARADOR
PARA GARANTIZAR
ENRASADO / INSTALACION
A ESCUADRA (NO INCLUIDO)
SOPORTE DE MONTAJE
DE ANTEPECHO
TORNILLOS
TORNILLOS
4" MINIMUM
Instalación Empotrada
Este enfriador se aprobó para instalaciones empotradas. Póngase en contacto con un contratista autorizado para que instale
el enfriador en una pared externa.
