19
TUBERÍA AL
ENFRIADOR DE
PLASTICO
O COBRE
V
LVULA DE APAGADO
GRIFO DE
MANGUER
CONEXIÓN DE
MANGUERA ESTÁNDAR
CONEXIÓN DE AGUA

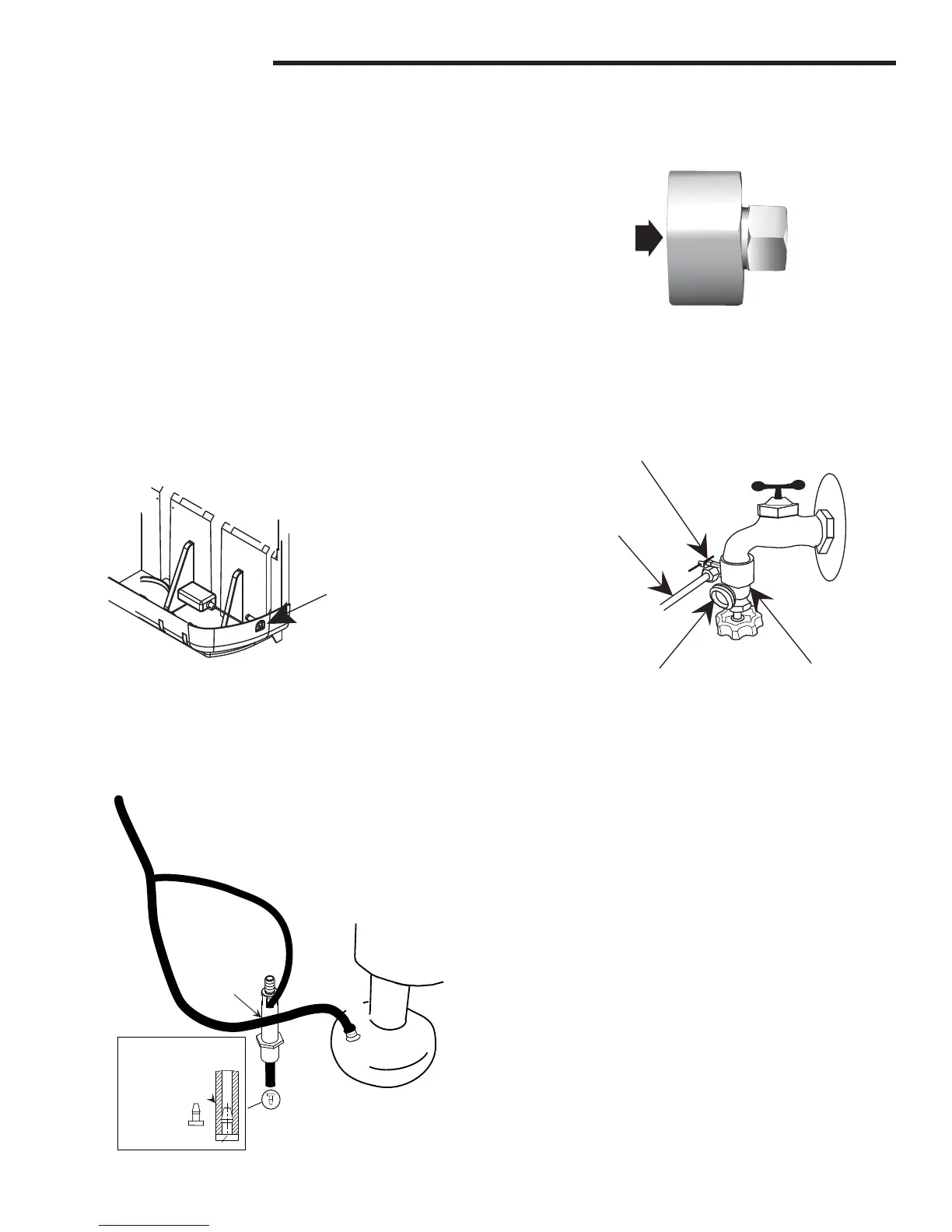

Se requiere un suministro de agua constante para el fun-
cionamiento del enfriador. Si se necesita agua de un grifo
externo, existen dos opciones para conectar el agua al
enfriador.
Opción 1:
Utilizar una manguera de agua estándar para suministrar el agua:
1. Quite la tuerca y el casquillo que asegura el accesorio del
À otante en la unidad en el punto de conexión.
2. Tome el accesorio de bronce incluido en la bolsa de piezas y
conecte un extremo a la válvula de À otador y el otro extremo a
la manguera de agua.
Opción 2:
Instale un grifo de manguera en el grifo para facilitar una línea de
agua dedicada al enfriador.
1. Instale un grifo de manguera estándar (disponible a nivel
local) con válvula de agua en el grifo y conecte el suministro
de agua al enfriador.
2. Instale una línea plástica o de cobre hasta el grifo de mangu-
era y conéctela a la válvula de À otador.
UNIÓN
BOMBA
(NO SE MUESTRA L
MALLA DEL FILTRO
PARA MAYOR
CLARIDAD)
TOMA DE
ENTRADA
DE LA
BOMBA
TUBERÍA DE
AGUA
PRINCIPAL
CONEXIÓN DE
DRENAJE DE
DESBORDE
BOQUILLA
VUELVA A INSTALAR LA
BOQUILLA EN LA TUBERÍA
DE DESBORDE
(DESPUÉS DE
INSTALAR LA
TUBERÍA A
TRAVÉS DE LA
GRIFERÍA DE
REBOSE)
PUNTO DE
CONEXIÓN
DE LA TUBERÍA
DE AGUA DE LA
VÁLVULA DE
FLOTADOR).
Conexion de las tuberías de agua
1. Ubique la tubería de agua negra insertada en los su-
jetadores de plástico dentro de la unidad.
2. Conecte el extremo inferior de la tubería de agua prin-
cipal en la toma de entrada de la bomba.
3. Retire la boquilla insertada en el extremo de la tubería
de desborde. Inserte la manguera de desborde en
una de las ranuras en el interior de la conexión de
drenaje de desborde.
4. Vuelva a insertar la boquilla en la tubería de
desborde.
5. Conecte la parte superior de la manguera a la bandeja
de distribución de agua.
6. Asegúrese de que no haya pliegues en las tubería
de agua una vez terminada la instalación.
Bomba de agua
Una bomba independiente hace circular el agua de forma con-
tinua a través del sistema de distribución de agua y del medio.
La bomba y las tuberías de agua se envían in conectar.
SE ATORNILLA
DIRECTAMENTE
AL EXTREMO DE
LA MANGUERA
DE AGUA
SE ATORNILLA
DIRECTAMENTE
EN LA VÁLVULA
DE FLOTADOR
