Mapa del sistema: Vistas izquierda y derecha

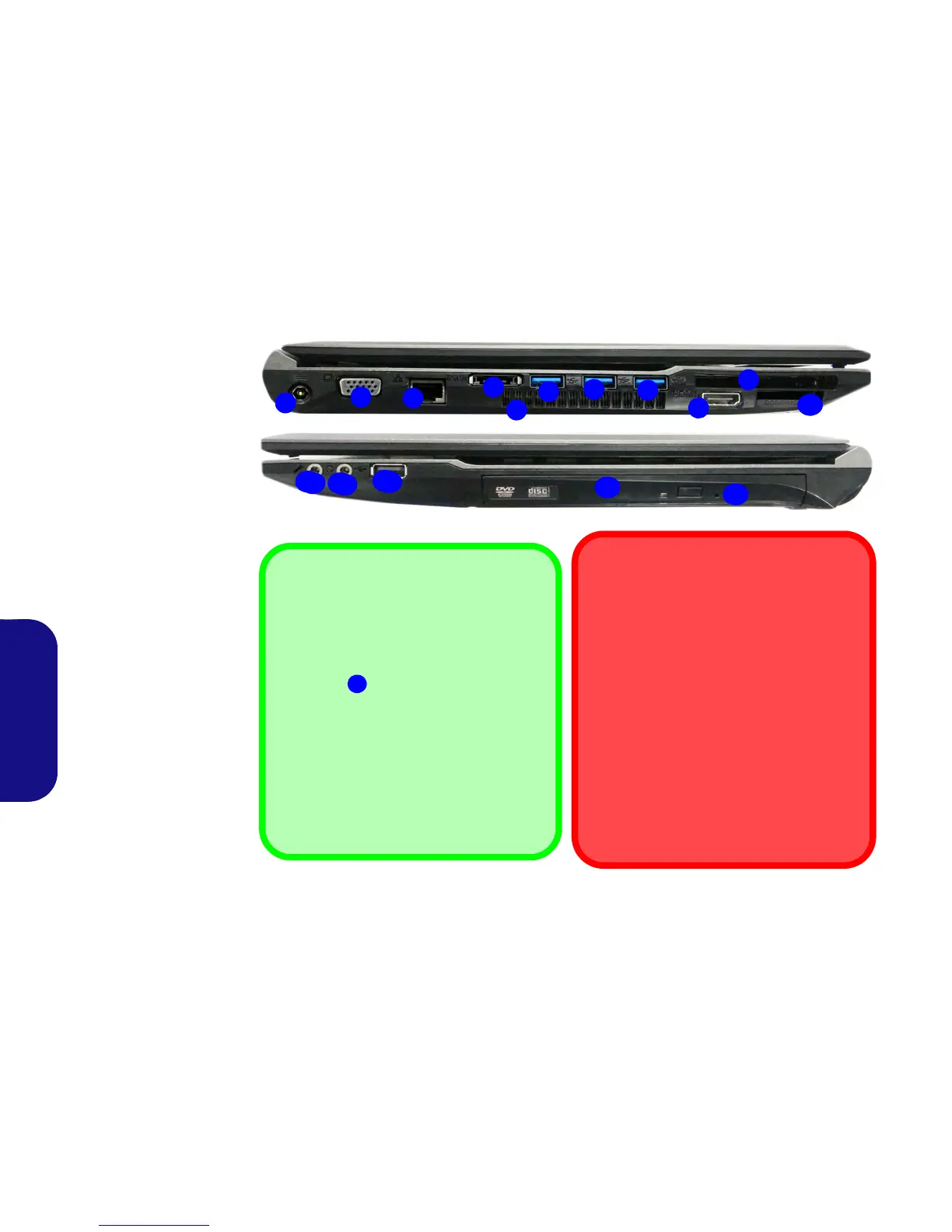

Figura 4
Vistas izquierda y dere-
cha
1. Conector de entrada
DC
2. Puerto para monitor
externo
3. Conector LAN RJ-45
4. Puerto eSATA
5. Rejilla
6. Puerto USB 3.0
alimentado
7. 2 Puertos USB 3.0
8. Puerto de salida de
HDMI
9. Ranura ExpressCard/
54(34)
10. Lector de tarjetas multi-
en-1
11. Conector de entrada
para micrófono
12. Conector de salida de
auriculares
13. Puerto USB 2.0
14. Orificio de expulsión de
emergencia
15. Ranura del cierre de
seguridad
Bottom

Tapa del conector del soporte
Si su opción de compra incluye la estación
soporte, asegúrese de mantener la tapa
cerrada cuando el ordenador no esté
conectado a la estación. Esto ayudará a evitar
que objetos extraños y/o polvo entre en el área
de los contactos. Si su opción de compra no
incluye la estación soporte, se incluye un
accesorio para evitar que el puerto de conexión
se abra por accidente. No intente abrir la tapa
ni quite el accesorio en este caso.
Recalentamiento
Para evitar que su ordenador se recaliente
compruebe que nada bloquea la(s) rejilla(s)
con el equipo encendido.
Lateral izquierdo
Lateral derecho

USB
El color de los puertos USB 3.0 es azul. USB
3.0 transfiere los datos mucho más rápido que
USB 2.0 y es compatible con su antecesor
USB 2.0. Cuando el puerto USB 3.0 con ali-
mentación está activado suministrará
energía (para cargar dispositivos, no para el
uso de dispositivos) cuando el sistema esté
apagado, pero estando alimentado por el
adaptador AC/DC enchufado en una toma de
corriente o alimentado por la batería con un ni-
vel de carga superior al 20% (esto puede no
funcionar con ciertos dispositivos - vea la pági-
na 92). Active o desactive este puerto con Fn
+ botón de encendido.
