2-8
Modèle
07F / 10F/ 15F
20F
25F
07FR / 10FR / 15FR
20FR
25FR
10m/32,8ft 12m/39,4ft 15m/49.2ft
35 65 –
35 65 110
50 165 280
48 90 –
60 110 185
120 220 370
Tableau de complément de charge en grammes
(Pour R22/R407C Modèles)

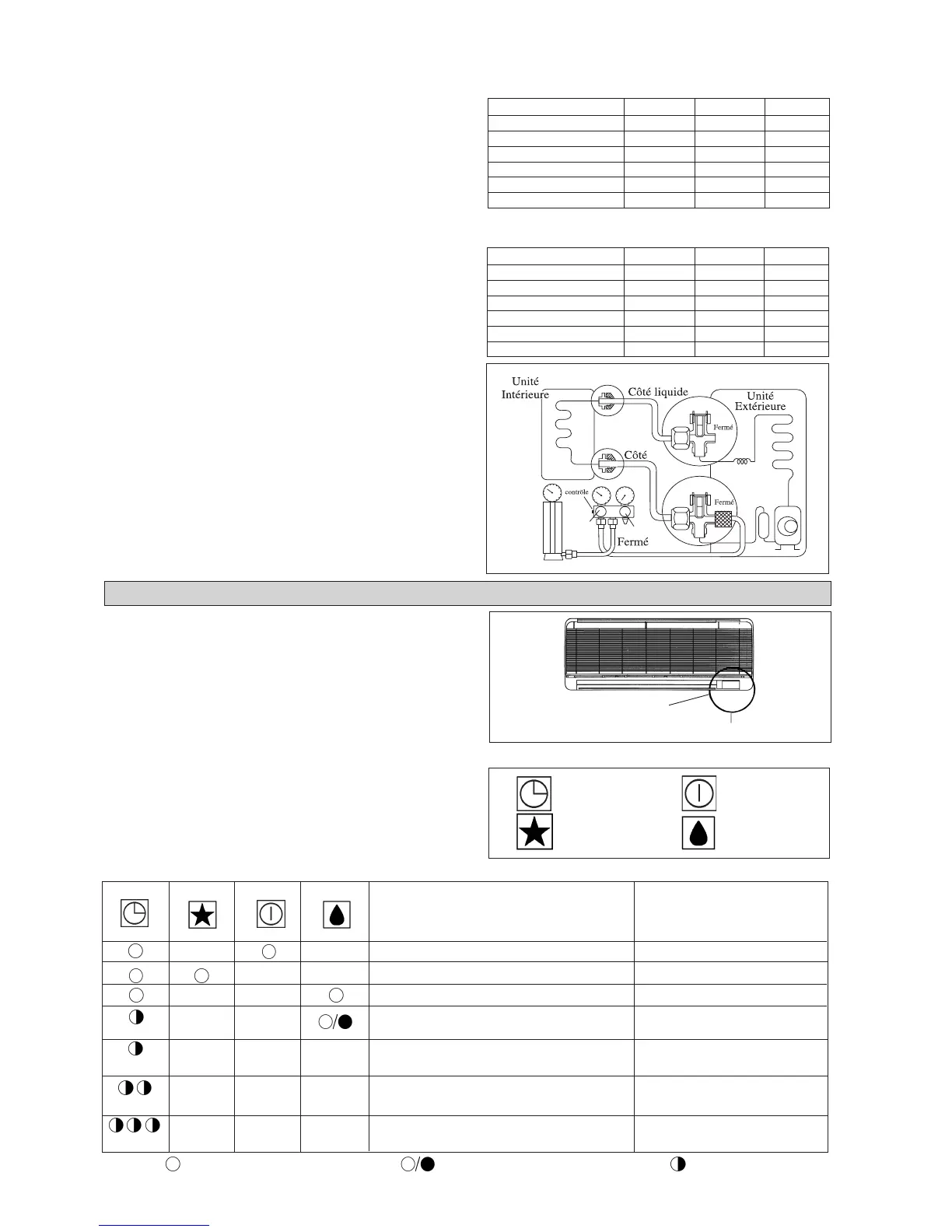

Opération de chargement
Cette opération nécessite impérativement l’utilisation d’un
cylindre de charge ou une balance de précision. Le comple-
ment de charge se fait sur l’unité extérieure par la vanne
d’aspiration via la prise de pression de la vanne de service.
• Enlever le bouchon de la vanne de service.
• Raccorder le côté de basse pression de la jauge de
chargement à l’orifice de succion du réservoir
cylindrique et fermer le côté de haute pression de la
jauge. Éliminer l’air du tuyau de service.
• Mettre le climatisateur en marche.
• Ouvrir le cylindre de gaz et la valve de chargement de
basse pression.
• Lorsqu’une quantité suffisante de réfrigérant est injectée
dans l’unité, fermer le côté basse pression et la valve du
cylindre de gaz.
• Débrancher le tuyau de service de l’orifice de service.
Remettre le bouchon de l’orifice de service.
Modèle
07F / 10F/ 15F
20F
25F
07FR / 10FR / 15FR
20FR
25FR
10m/32,8ft 12m/39,4ft 15m/49,2ft
35 60 –
35 60 100
80 150 255
45 80 –
55 100 165
110 200 335
Tableau de complément de charge en grammes
(Pour R410A Modèles)
Complément De Charge
La charge complète de gaz se trouve dans l’unité extérieure,
jusqu’à une longueur nominale de 7,62 mètres (25ft) aucun
complément de charge n’est nécéssaire. Si la longueur de la
liaison est supérieure à 7,62 mètres (25ft), utilisez alors la
valve de charge supplémentaire comme indiqué dans le
tableau ci-dessous.
IR Récepteur de signal
Lorsqu’un signal d’opération à infrarouge a été transmis,
le récepteur de signal de l’unité intérieure émet un <bip>
pour confirmer l’acceptation de transmission du signal.
Module refroidisseur
Le tableau montre que l’indicateur LED s’allume pour l’air
climatisé dans des conditions de fonctionnements normales
et par défaut.
L’INDICATEUR S’ALLUME
Led De Visualisation
IR Récepteur De Signal
L’indicateur LED s’allume pour l’unité de refroidissement
Minuterie
Mode de
sommeil
Interrupteur
Mode
déshumidification
L’indicateur LED s’allume: Conditions de fonctionnement normales et par défaut pour l’unité de refroidissement
LED allumée ou éteinte
LED allumée
LED clignotante
Opération / Indication de panne
Minuterie en marche
Mode de sommeil
Mode déshumidification.
Risque de prise en glace.
Défaut de la sonde de reprise d’air lâchement / court.
Défaut sonde de l’unité intérieure lâchement / court.
Détecteur de problèmes de contact, protection
de surcharge du compresseur ou fuite de gaz
Continuellement
uni fois toutes les
2 secondes
Action
–
–
–
Nettoyer le filtre puis passer en
grande vitesse.
Contacter votre revendeur.
Contacter votre revendeur.
Contacter votre revendeur.
deux fois toutes
les 2 secondes
trois fois toutes
les 2 secondes
gaz
Hi
Lo
Valve De
Deversement
Valve De
Succ ion
Valve De
