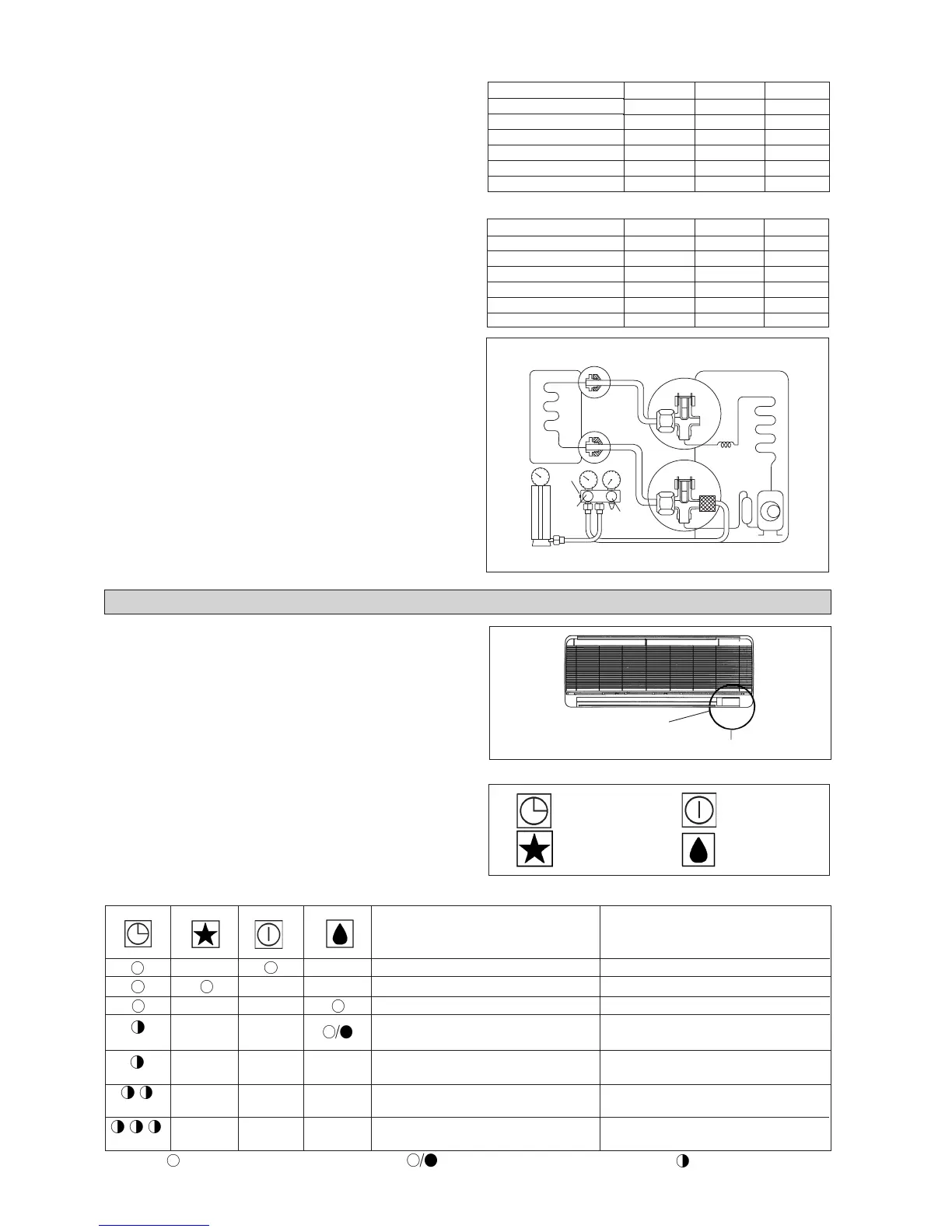

3-8
Modell
07F / 10F/ 15F
20F
25F
07FR / 10FR / 15FR
20FR
25FR
10m/32,8ft 12m/39,4ft 15m/49,2ft
35 65
35 65 110
90 165 280
50 90
60 110 185
120 220 370
Zusatzfüllung in Gramm (Für R22/R407C Modells)
Kältemittel-Zusatzbefüllung
Dieser Arbeitsgang erfordert unbedingt den Einsatzeines Gas-
Füllzylinders sowie einer Präzisionswaage. Die Zusatzbefüllung
erfolgt am Außenmontage-Gerät mithilfe des Ansaugventils und
dem Wartungsanschluß.
Abdeckung der Wartungsöffnung entfernen.
Die Niederdrucköffnung des Lademessers an den
Ansauganschluss des Gaszylinders anschliessen und die
Hochdrucköffnung des Lademessers schliessen. Die
verbleibende Luft aus dem Zulieferschlauch entfernen.
Klimaanlage einschalten.
Den Gaszylinder und das Niederdruck-Ladeventil öffnen.
Sobald die benötigte Kältemittelmenge in das Gerät
eingepumpt ist, werden die Niederdrucköffnung des
Lademessers und der Gaszylinder geschlossen.
Den Zulieferschlauch vom Gaszylinder entfernen und
dieZylinder-Abdeckung wieder anbringen.
Modell
07F / 10F/ 15F
20F
25F
07FR / 10FR / 15FR
20FR
25FR
10m/32,8ft 12m/39,4ft 15m/49,2ft
35 60
35 60 100
80 150 255
45 80
55 100 165
110 200 335
Zusatzfüllung in Gramm (Für R410A Modells)
Gesamttest
Das Außenmontage-Gerät ist bereits werkseitig mit
Kältemittel befüllt. Falls die Rohrleitung unter 7,62 m(25ft)
Länge aufweist, ist eine zusätzliche Kältemittelbefüllung
nach der Herstellung desVakuums nicht erforderlich. Wenn
die Rohrleitung länger als 7,62m(25ft) ist, sollte ein
zusätzliches Speiseventil gemäß den Angaben in der
untenstehenden Tabelle verwendet werden.
Infrarot-Signalempfänger
Wenn von der Infrarot-Fernbedienung ein Signal an das
Gerät gesendet wird, bestätigt das Innen-gerät den
Empfang mit einem Signalton.
Kühleinheit
Die Tabelle erläutert die Bedeutung der Leuchtdioden für
den normalen Betrieb und eventuelle Störungen des
Klimageräts.
Die LED-Anzeigeleuchten befinden sich auf der rechten
unteren Seite des Klimagerätes.
BETRIEBSLEUCHTANZEIGE
LED -Funktionsanzeige
Infrarot-Empfanger
Leuchtdiode für Kühlbetrieb
Zeitschalter
Schlafmodul
Strom AN
Entfeuchtungs-
Modus
Leuchtdioden : Normalbetrieb und Störungssituationen des Kühlgeräts
Betrieb/Falsche Anzeige
Zeitschalter AN.
Schlafmodul AN.
Entfeuchtungs-Modus.
Verhindern von Rauhreif
Raum-Luftsensorkontakt unterbrochen/
kurzgeschlossen.
Innenmontage-Sensorspule unterbrochen/
kurzgeschlossen.
Kontaktproblem der Sensoren Kompressoren-
Überlastschutz Schaltauslösung oder Gasleck
Maßnahme
Filter reinigen und auf hohe
Ventilator-Drehzahl umschalten.
Händler benachrichtigen.
Händler benachrichtigen.
Händler benachrichtigen.
Ununterbrochen
mindestens alle
2 Sekunden
zweimal alle
2 Sekunden
drei alle
2 Sekunden
Ein oder AusEin
Blinkend
Außen-Gerät
Offen
Offen
Hi
Lo
Ablaufventil
Geschlossen
Flüssigkeitsleitung
Sauggasleitung
Saugventil
Innen-Gerät
Ventil
Prufen
