3-3

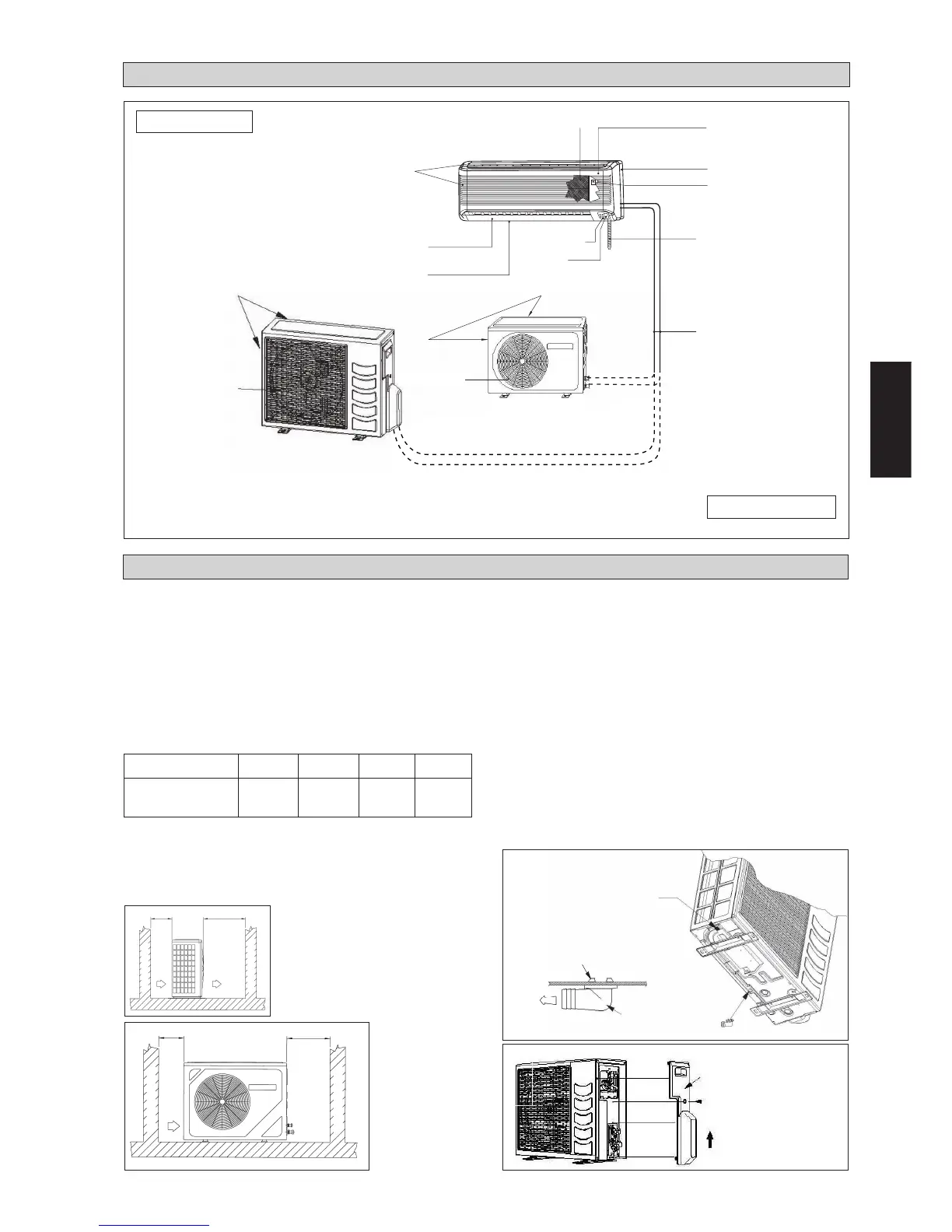

INSTALLATIONSDIAGRAMM
Innen-Gerät
SLC
Luftauslassdüse
Lufteinlass
Lufteinlass
IR-
Empfänger
Leuchtanzeige
Rückwärtiges Gehäuse
EIN-/AUS-schalter
Vorderer Rahmen
Luftfilter
Abluftaufsatz
Abluftgitter
Lufteinlass
Luftauslassdüse
AuBen-Gerät
SLB
Abmessung A B C D
Mindest mm 300 1000 300 500
Entfernung, (in) (11,8) (39,4) (11,8) (19,7)
INSTALLATION DES AUSSENGERÄTES
Die Außenmontage-Einheit ist so zu installieren, daß die
Luftzirkulation an keiner Stelle beeinträchtigt oder durch ein
Hindernis am Abströmen gehindert wird. Auf Einhaltung der
nachstehend gezeigten Mindestabstände achten.
Auszuwählen ist die jeweils kühlste Stelle, an der die
Einlaßlufttemperatur nicht die Außentemperatur überschreitet
(maximal 45°C).
Montageabstand
Anmerkung: Bei einem Hindernis von über 2m oder soweit
sich irgendein Hindernis im oberen Bereich der Einheit
befindet, muß der in obenstehender Tabelle aufgeführte
Abstand entsprechend vergrößert werden.
Verkürzte Wasser-Beseitigung der im
Freienmaßeinheit (nur Wärmepumpe-Maßeinheit)
• Es gibt 2 Bohrungen auf der Unterseite der im
Freienmaßeinheit, damit verkürztes Wasser heraus
fließt.Setzen Sie das Abflußwinkelstück bis eine der
Bohrungen ein.
• Das Abflußwinkelstück, erster Einsatz ein Teil des
Hakens zur Unterseite (Teil A) anbringen, das
Abflußwinkelstück in der Richtung dann ziehen gezeigt
durch den Pfeil beim Einsetzen des anderen Teils zur
Unterseite. Nach Installation Überprüfung, zum
sicherzustellen, daß das Abflußwinkelstück Unterseite
fest anhaften.
• Wenn die Maßeinheit in ein schneebedecktes und chily
in einen Bereich angebracht wird, kann verkürztes
Wasser in der Unterseite einfrieren. In solchem Fall
entfernen Sie bitte Stecker an der Unterseite der
Maßeinheit, um die Entwässerung glatt zu machen.
Entfernen Sie bitte
seitliche Platte, wenn
Sie die Rohrleitung
anschließen und
Schnur anschließen.
RÜCKEN SIE U. ZIEHEN
SIE HOCH
UNTERSEITE
A
LASSEN SIE
WINKELSTÜCK AB
STECKER
Lufteinlassgitter
Ablaufschlauch
Kältemittelleitung
Luftzufuhr
Auslassluft
Wandelement
Luftzufuhr
Wartungs-Offnung
Wandelement
Wandelement
Wandelement
LASSEN SIE
WINKELSTÜCK AB
A
B
C
D
