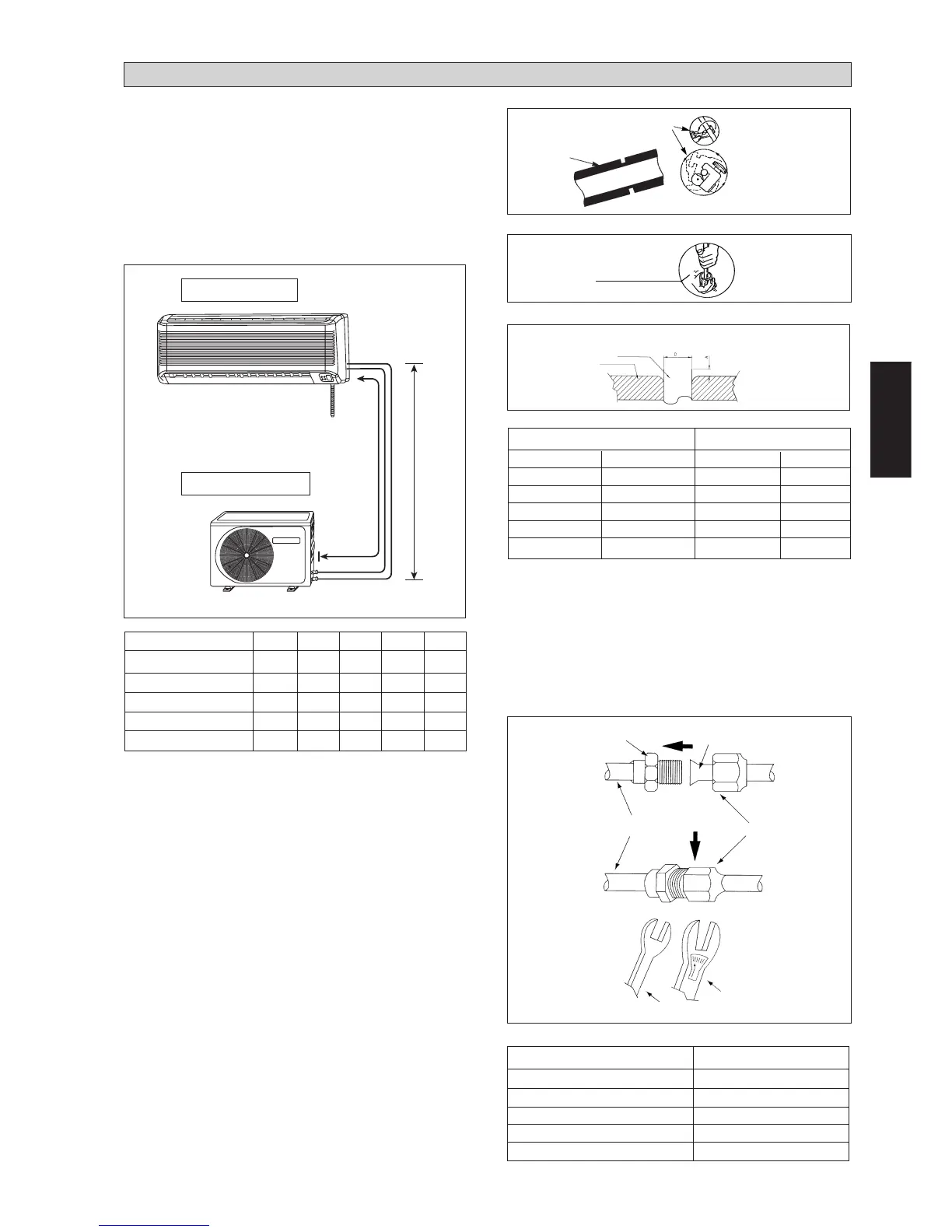

Leitungslänge und Höhenmaß
Bei zu langer Rohrleitung führt dies zu mangelnder
Kapazität und Zuverlässigkeit des Gerätes. Mit zunehmender
Bögenanzahl steigt der Kältemittelstrom im System an, führt
dadurch zu einer verminderten Kühlkapazität und verursacht
u.U. eine Störung des Kompressors. Immer den kürzesten
Leitungsweg unter Beachtung nachstehender Empfehlungen
wählen:
KÜHLMITTELLEITUNG
HL
Verlegen Und Anschliessen Der Leitungsrohre
Keine verschmutzten oder beschädigten Kupferrohre
verwenden. Plastikabdeckungen, Gummistopfen oder
Messinggewinde sollen nicht von den Ventilen,
Armaturen, Rohrleitungen oder den Heiz- und
Kälteschlangen entfernt werden, bis die Ansaug- bzw.
Flüssigkeitsleitung anschlussbereit ist.
Falls Lötarbeiten vorzunehmen sind, sicherstellen, daß
Während des Lötens Stickstoff durch die
Wärmetauscher und Kupplungen gerührt wird. Dadurch
werden Rußablagerungen auf den Kupferrohr-
Innenwandungen vermieden.
Das Verbingungsrohr mit einem Rohrschneider
abschneiden.
Die Rohrkanten mit einer Reibahle entgraten. Das
Rohrende dabei nach unten halten, damit keine
Metallpartikel in das Rohr gelangen.
Die Gewindeüberwurfteile an den Armaturen des Innen-
und Außengerätes auf die Kupferrohre ziehen.
Das hinter dem Aufweitungswekzeug überstehende
Rohrende soweit aufweiten, wie in der Tabelle gezeigt.
Die aufgeweitete Kante soll glatt sein und weder Kratzer
noch Sprünge aufweisen.
Ø Rohr, D A (mm)
Zoll mm Aufgeweite Starr
1/4" 6,35 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15,88 2,2 1,7
3/4" 19,05 2,5 2,0
Geräte-rohranschluss
Rohrleitung zentrieren und Gegenmutter des
aufgeweiteten Rohrstückes mit der Hand anziehen.
Abschließend Gewindemutter und Moment-schlüssel bis
an die gewünschte Moment-Einraststelle anziehen.
Rohrgröße mm/(zoll) Anzugsmoment Nm/(ft-lb)
6,35 (1/4) 18(13,3)
9,53 (3/8) 42(31,0)
12,7 (1/2) 55(40,6)
15,88 (5/8) 65(48,0)
19,05 (3/4) 78(57,6)
Anmerkung: Für Außenmontage-Geräte wird werkseitig eine
Kältemittelcharge hinsichtlich einer
Rohrleitungslänge von 7,62 m/25ft
vorgenommen.
Modell
Maximale Länge, m(ft), L
Maximale Höhe, m(ft), H
Maximale Bogenanzahl
Flüssigkeitsleitungs-Durchm
Gasleitungs-Durchm
07 10 15 20 25
12 (39) 12 (39) 12 (39) 15 (49) 15 (49)
5 (16,4) 5 (16,4) 5 (16,4) 8 (26,2) 8 (26,2)
10 10 10 10 10
1/4" 1/4" 1/4" 1/4" 3/8"
3/8" 3/8" 1/2" 5/8" 5/8"
Außen-Gerät
Innen-Gerät
Zuschneiden Des Kupferrohres
1/4t
Rohrentgratung
Kupferrohr
Stauchblock
Anzugsschlüssel
Drehmomentschlüssel
Innenmontagerohr
Gewindeüberworf
Aufgeweitetes Rohr
Anzugsring
